連續壁工法

連續壁（Diaphragm Wall）是一種擋土工法：在建物主體開挖施工之前，就先完成地下室外牆的施作，再利用這道外牆抵抗側向土壓，保護施工期間的地盤穩定。

工程完成後，連續壁同時成為地下室的永久外牆，不需另行施作地下室外牆。

結構組成

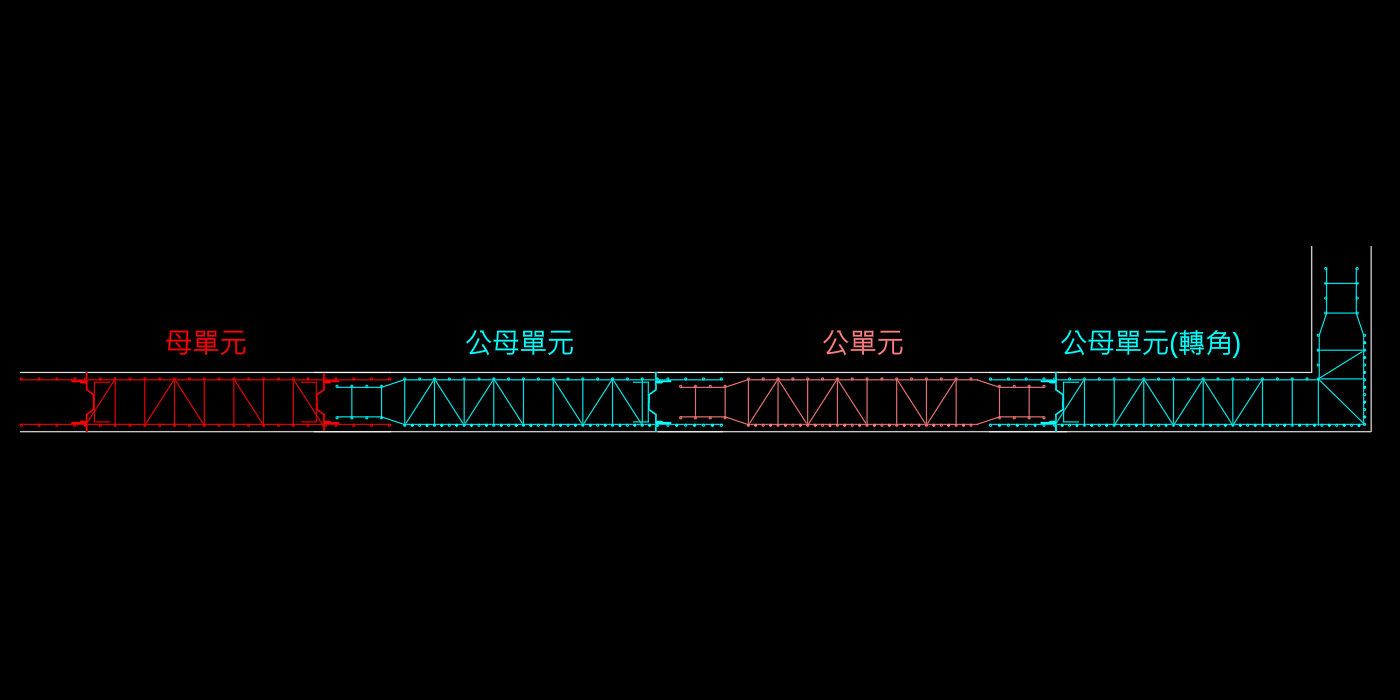

連續壁由一段段獨立的鋼筋混凝土牆單元拼接而成，依接榫型式分為三種：

各單元依序施作、彼此榫接，形成閉合且連續的地下室外牆。

圖中最右側為轉角處的公母單元——牆轉角同樣以公母單元銜接， 只是兩個榫接面互相垂直。

與鋼樁工法的比較

連續壁的側向剛性明顯優於鋼樁工法，不易造成鄰房損害，因此在都市中緊鄰既有建物的工地尤為常見。

與逆打工法的關係

逆打工法必定使用連續壁。 逆打工法是由地面層向下逐層施工的工序，需要地下結構在開挖過程中提供持續的側向支撐，這個條件只有連續壁才能滿足。

對 Grebarz 配筋的影響

連續壁在施工圖繪製時視為已完成的既有牆體，會影響以下配筋處理：

• 水平筋端部：水平筋碰到連續壁側無法穿入，需採彎鉤或截斷的特殊收頭方式
• 連續壁共構柱：若柱斷面與連續壁重疊，需先執行 Gz701w 設置重疊範圍，識別時排除該範圍內的既有主筋，避免重複列料

詳見 連續壁配筋處理 與 連續壁共構柱。
