角隅補強的法規依據與類型選擇

什麼是版角隅補強

版（樓板）的四個角部在受到托升（lift）或翹曲力作用時，角部上層會產生對角拉力，容易沿版角向斜 45° 方向開裂。台灣建築技術規則對此有明確規定，要求在角隅位置的上層鋼筋以外，額外配置補強筋以抵抗這股力量。

補強筋是依規範強制要求的配筋項目，而非選配加強，因此在每一張施工圖上都必須正確反映。

法規依據

台灣現行建築技術規則（混凝土構造設計規範）要求：

• 版角隅處（指版與邊梁或邊牆交接的角部）需配置補強筋
• 補強筋的目的是預防受托彎矩（Unrestrained Corner Lift）導致的對角裂縫
• 補強做法與範圍的細節，各設計單位通常會在結構標準圖中具體說明

補強類型

一、井字補強（一般版適用）

井字補強（又稱「正交補強」）是台灣最常見的版角隅補強形式，適用於一般版（非懸臂版）。

配筋方式：

• 在版角的上層，沿 X 向與 Y 向各加鋪一層短筋，形成類似「井」字的雙向補強
• 鋼筋規格通常同該位置的版主筋（或依結構標準圖另定）

補強範圍計算：

• 補強長度取 min(版長向跨長 / 5, 版短向跨長 / 2) 中的較小值
• 此公式確保補強覆蓋到角部受力最大的區域，同時不過度用料

鋼筋料長計算（Grebarz 作法）：

• 補強筋身長 = 補強長度 + 鄰梁（邊梁）伸入深度 − 5cm（彎鉤退縮）
• 並依鋼筋規格進行進位規整

施工圖標示：

• X 向與 Y 向各計算支數 = ceil(補強長度 / 間距)
• 詳圖中標示：井式角隅補強，X 方向 N 支、Y 方向 N 支，共 M 處

二、斜式補強（挑版 / 懸臂版適用）

斜式補強適用於**挑版（懸臂版）**等受力方向有特殊要求的版型，各案場的結構標準圖可能有不同細節規定。

配筋方式：

• 下層筋（受拉側）：沿版角對角線方向設置斜向鋼筋，下層排數可調整（預設 3 排以上）
• 上層筋（抗翹側）：對角方向的較長直筋，上層排數獨立設定（預設 5 排以上）
• 上下層鋼筋的番號可分別指定，以符合結構設計需求

下層筋料長計算（Grebarz 作法）：

• 補強長度基準 = 版長向跨長 / 5
• 下層筋料長 ≈ (補強長 × 2 + 80mm + 搭接量) / 2，取進位規整值

施工圖標示：

• 詳圖中標示：斜式角隅補強，下層 N 排、上層 N 排，共 M 處
• 系統自動依版中心方向判斷圖塊翻轉方向（左上 / 右上 / 左下 / 右下四種朝向）

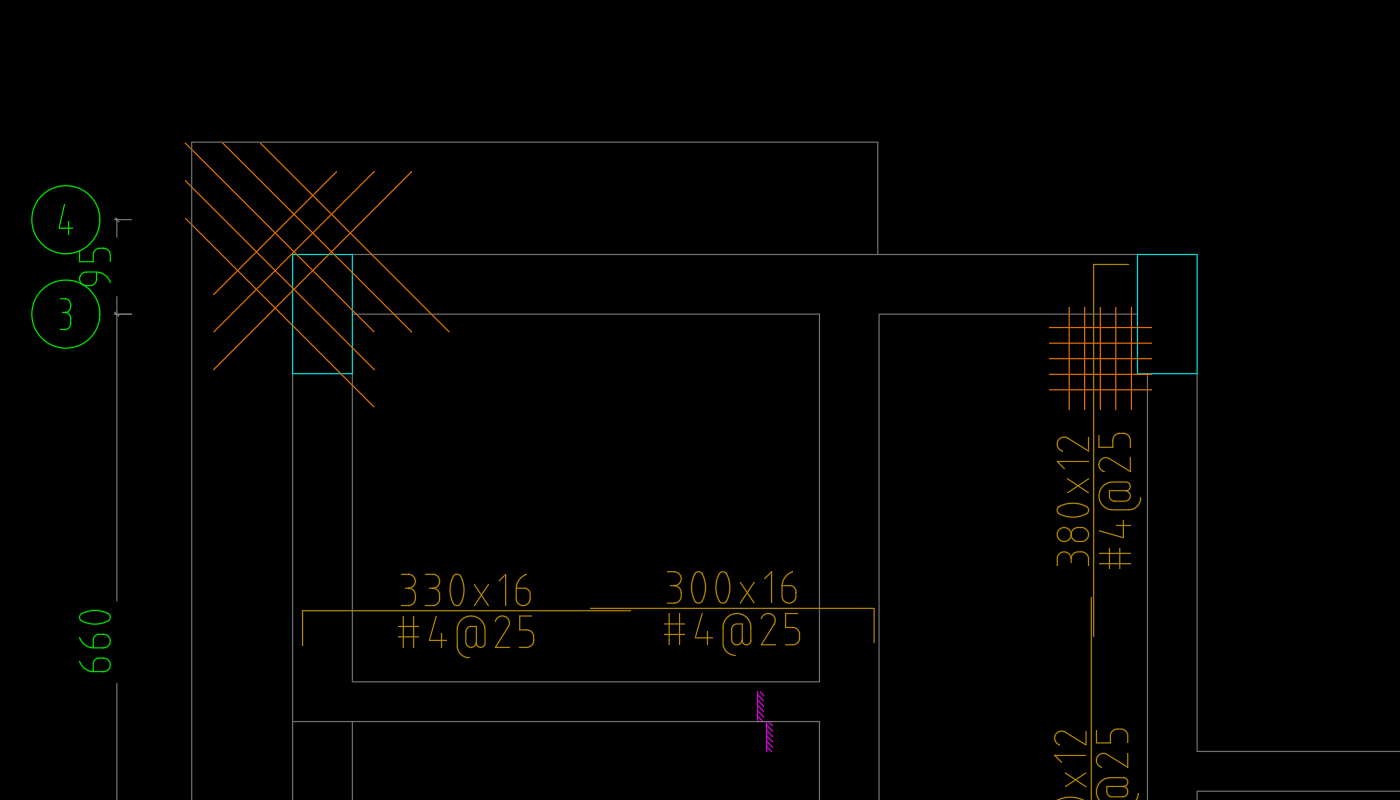

標註格式為 補強長度 x 支數 與 #號@間距，例如 330x16 #4@25 表示補強長 330、共 16 支 #4 鋼筋、間距 25。

兩種類型比較

與 Grebarz 版系統的對應

Grebarz 版系統以三道指令完整處理角隅補強的平面標記與詳圖產出，設計上完全符合台灣建築技術規則的規範流程。

操作流程建議

1. 執行 Gz671，依版型選擇補強類型後，逐一點選所有需要補強的角部
2. 執行 Gz6711，框選全部角隅補強圖塊，一次產出詳圖與鋼筋料單
3. 若個別角部有特殊規格需求，改用 Gz6712 單獨處理

注意事項

• 點選位置時，Grebarz 會自動驗證點位是否在版範圍內，若點到版外，系統會提示錯誤並要求重新選點
• 斜式補強圖塊會依點選位置相對於版中心的象限（左上、右上、左下、右下），自動判斷翻轉方向；若點在版正中心，系統無法確認方向，會提示錯誤
• 若同一批圖塊中同時包含井式與斜式補強標記，Gz6711 會分別產出兩種詳圖
