建築平面圖 vs 結構平面圖的切面方向差異
同一棟建築、同一個樓層，為什麼在建築平面圖和結構平面圖上看到的梁線不一樣？原因在於兩種圖的橫切位置不同。

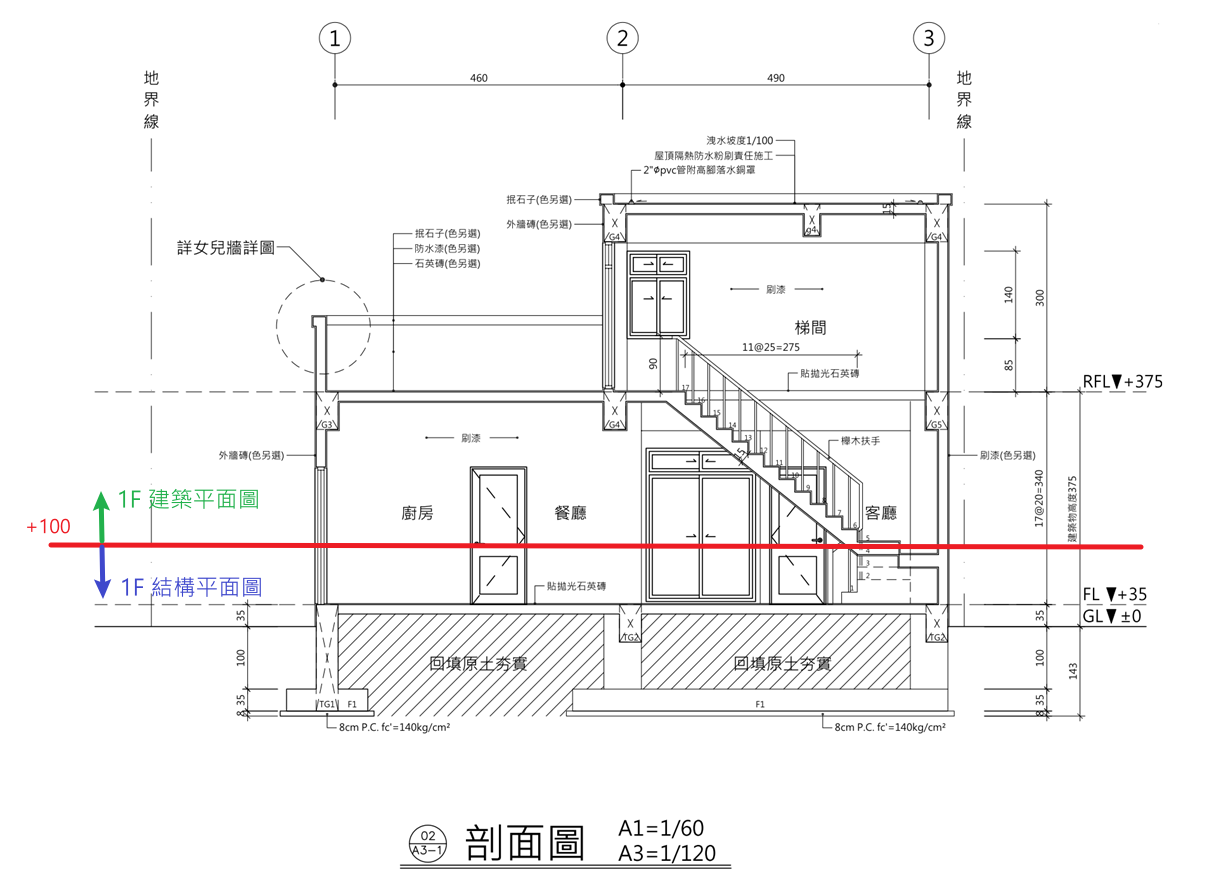

兩種平面圖的切面方式
兩種圖的視線方向相反——這是它們最根本的差異，也是決定你看到哪一層梁的唯一因素。
建築平面圖：向上看
建築平面圖是橫切建築物後向上看所得到的投影結果。
這表示你在 1FL 建築平面圖上看到的梁線，是位於頭頂上方的2FL 的梁，而不是當層的梁。
結構平面圖：向下看
結構平面圖是橫切後向下看所得到的投影結果。
這表示 1FL 結構平面圖上看到的梁線，就是1FL 本身的梁（當層的梁）。
切面高度：實務上有兩種畫法，兩種都對
切面高度不是判斷依據
- 同一條切線：兩種圖都切在地板面以上約 1 米，差別只在往上看或往下看（如上圖）
- 兩條切線：建築平面圖切在樓板完成面、結構平面圖切在約 1 米高
圖上標的切面高度會因繪製慣例而不同， 真正決定你看到哪一層梁的是視線方向，不是切面高度。
對照比較
| 項目 | 建築平面圖 | 結構平面圖 |
|---|---|---|
| 看的方向 | 向上看 | 向下看 |
| 1FL 圖上看到的梁 | 2FL 的梁 | 1FL 的梁 |
| 橫切位置 | 依繪製慣例（完成面或約 1 米高） | 依繪製慣例（多為約 1 米高） |
| 主要用途 | 空間配置、牆位、門窗 | 鋼筋配置、構件位置 |
實務注意事項
牆位線要用建築平面圖
結構平面圖上的牆線，通常是結構技師由建築圖套圖而來的，版本可能落後於最新的建築圖。如果你需要取得牆位線，應直接使用建築平面圖，而不是依賴結構平面圖上的牆線。
梁歸樓層的認知差異
這個切面差異在閱讀施工圖時必須特別留意。結構平面圖上的梁是屬於當層的構件；如果把建築圖的觀念帶入結構圖，容易造成梁的樓層歸屬混淆。
