指令 Gz534 - 建立套繪圖塊

一句話說明：框選物件後，系統自動把複本做成圖塊，統一放在套繪專用圖層上——螢幕上呈現淡化效果，出圖時退到背景但線條依然銳利，讓你保留參考底圖又不會蓋過主要配筋內容。

這個指令能做什麼

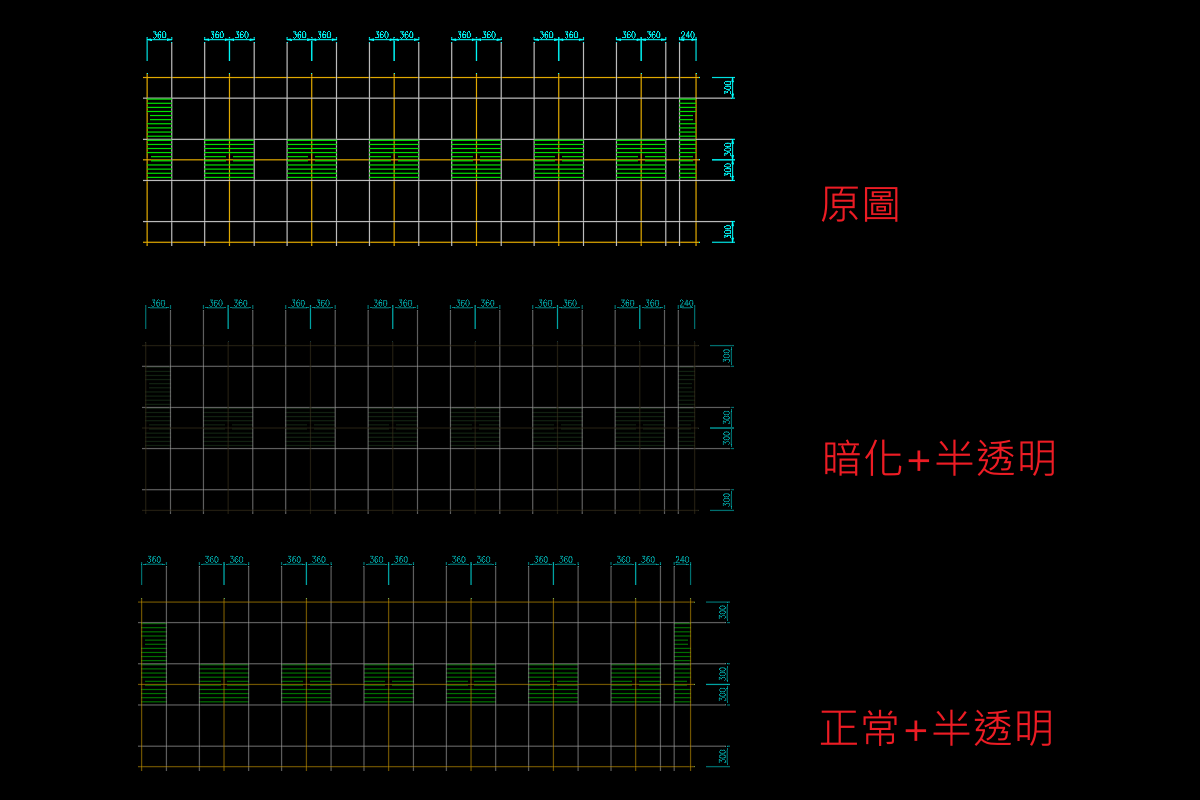

執行 Gz534 後，你框選想當作「套繪底圖」的物件，系統會把它們複製成一個新圖塊，統一放到 Grebarz_套繪 圖層上。這個圖層本身設定了 50% 透明度與最細線寬，圖塊內容會直接繼承這兩項設定——所以螢幕上看到的是淡化的底圖，出圖時線條會自然退到背景，不會蓋過主要配筋內容，但線條本身依然銳利，不會因為透明度而糊掉。

插入基準點不需要你手動指定，系統會自動取選取範圍外框的幾何中心。

適合什麼時候使用

操作步驟

1. 執行 Gz534 指令
2. 選擇套繪圖塊的建置方式：
   • G（僅幾何物件，預設）：接下來的框選只認得到直線、聚合線、弧、圓這四種物件，其餘類型選不到
   • A（完整內容）：框選範圍內任何物件都會被納入，不做類型過濾
3. 選擇是否做淡化處理：
   • 是：物件顏色會轉換為較暗、較不顯眼的版本，且原始選取物件會保留在圖面上不刪除；預設圖塊名稱以「套繪_」開頭
   • 否：物件顏色保持原樣，原始選取物件會被刪除、由新建立的圖塊參考取代；預設圖塊名稱以「自訂_」開頭
4. 輸入圖塊名稱（可直接採用系統帶入的預設名稱，或自行覆寫；若輸入的名稱與既有圖塊同名，會更新該圖塊的定義）
5. 框選要納入圖塊的物件範圍，可重複框選／點選疊加，按 Enter 確認後系統自動建立圖塊

注意事項

• 既有（本次更新前建立）的套繪圖塊不會自動套用新外觀：圖塊內容繼承圖層外觀的設定，是在建立圖塊當下寫入圖塊定義的，之後圖層本身的外觀調整救不到已經建立好的舊圖塊。若你在舊圖裡發現套繪圖塊沒有變透明或變細線，需要重新執行 Gz534 建立新的圖塊才會套用新外觀。
• 出圖時線粗要真正生效，你的出圖筆表（CTB／STB）必須設定為「使用物件線粗」；若筆表是依顏色指定固定筆寬，會覆蓋掉套繪圖層的細線設定，看不出退到背景的效果。
• 若螢幕上看不出線粗差異，先確認狀態列的「顯示線粗」是否已開啟——這只影響畫面顯示，不影響實際出圖結果。
• 圖塊名稱在同一圖面中必須唯一，若已有同名圖塊，本指令會直接更新該圖塊的定義。
