指令 Gz601G - 開挖放坡標示
一句話說明：輸入降挖高程差後指定矩形範圍，系統自動繪製放坡線，標示開挖邊緣需留出的斜坡空間。
這個指令能做什麼

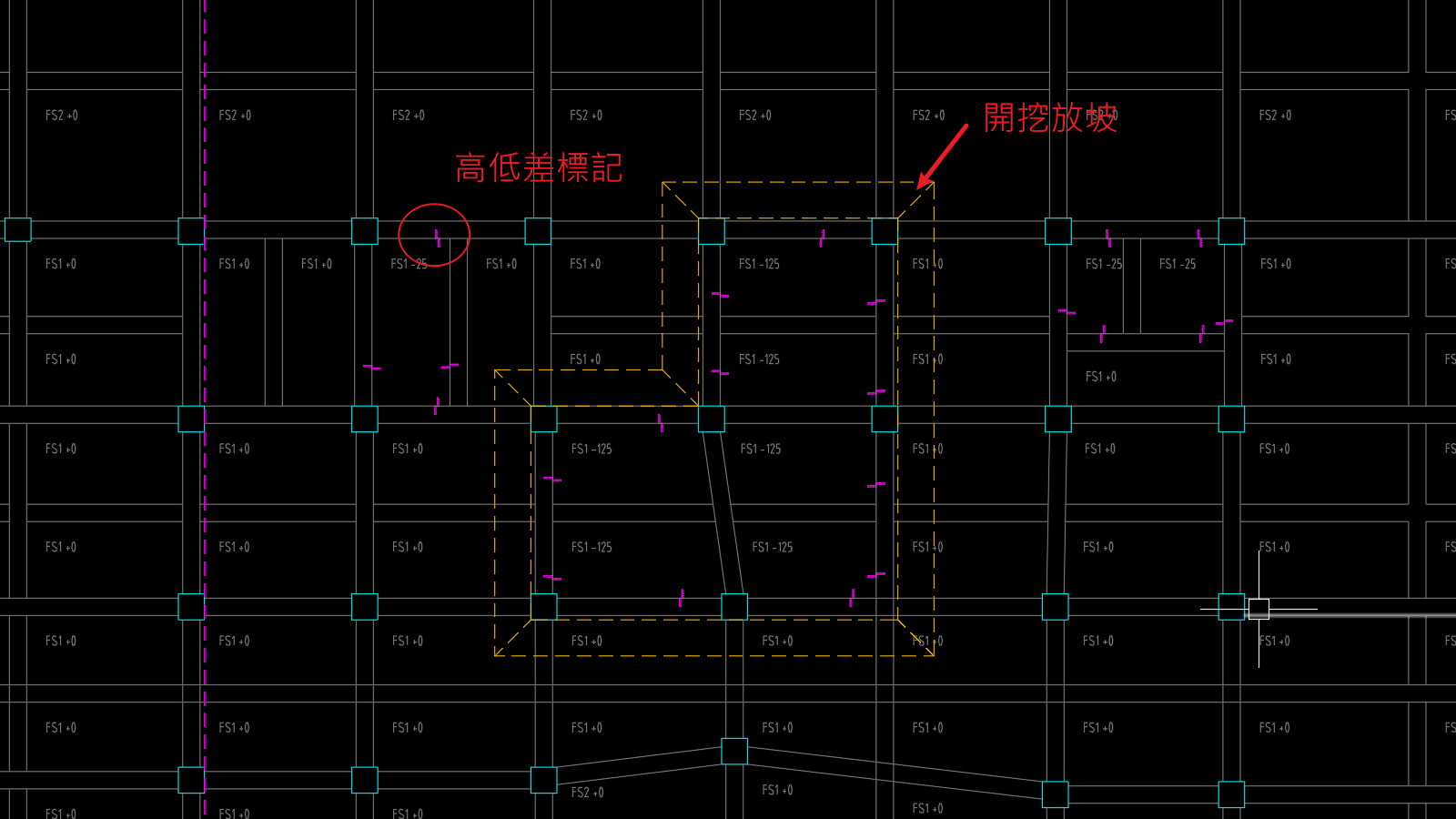

地下室開挖時，邊緣需留出斜坡空間以防止土壤崩塌。執行 Gz601G 後，輸入降挖高程差並指定兩點矩形範圍，系統依坡率自動繪製放坡線。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 基礎開挖 | 標示地下室開挖邊緣的放坡範圍 |
| 局部降挖 | 電梯坑或集水坑周圍的放坡 |
操作步驟
- 輸入指令
Gz601G並按 Enter - 輸入降挖高程差
- 指定矩形範圍的兩個對角點
- 系統自動繪製放坡線
- 可重複操作；完成後按 Esc 結束
相關指令
| 指令 | 關係 |
|---|---|
| Gz601W | 集水坑標示 |
| Gz601D | 高低差標示 |
| 開挖放坡（Gz601G）的工程意義 | 相關知識庫文章 |
| 版系統總覽 | 所屬功能說明 |
| 版筋配置全流程：從版識別到搭接出圖 | 相關使用情境 |
