開挖放坡（Gz601G）的工程意義

背景：基礎版圖上需要標示「放坡線」，表示開挖範圍外需留出的斜坡空間。

規則/原因：

• 挖土時，地基邊緣不能垂直切斷，必須留出斜坡空間，以防止土壤崩塌
• 放坡的坡率一般為 1:1（即 45 度角），因此水平偏移量等於降挖高程差
• 放坡又常被稱為「安息角」（土壤自然堆積的穩定角度）

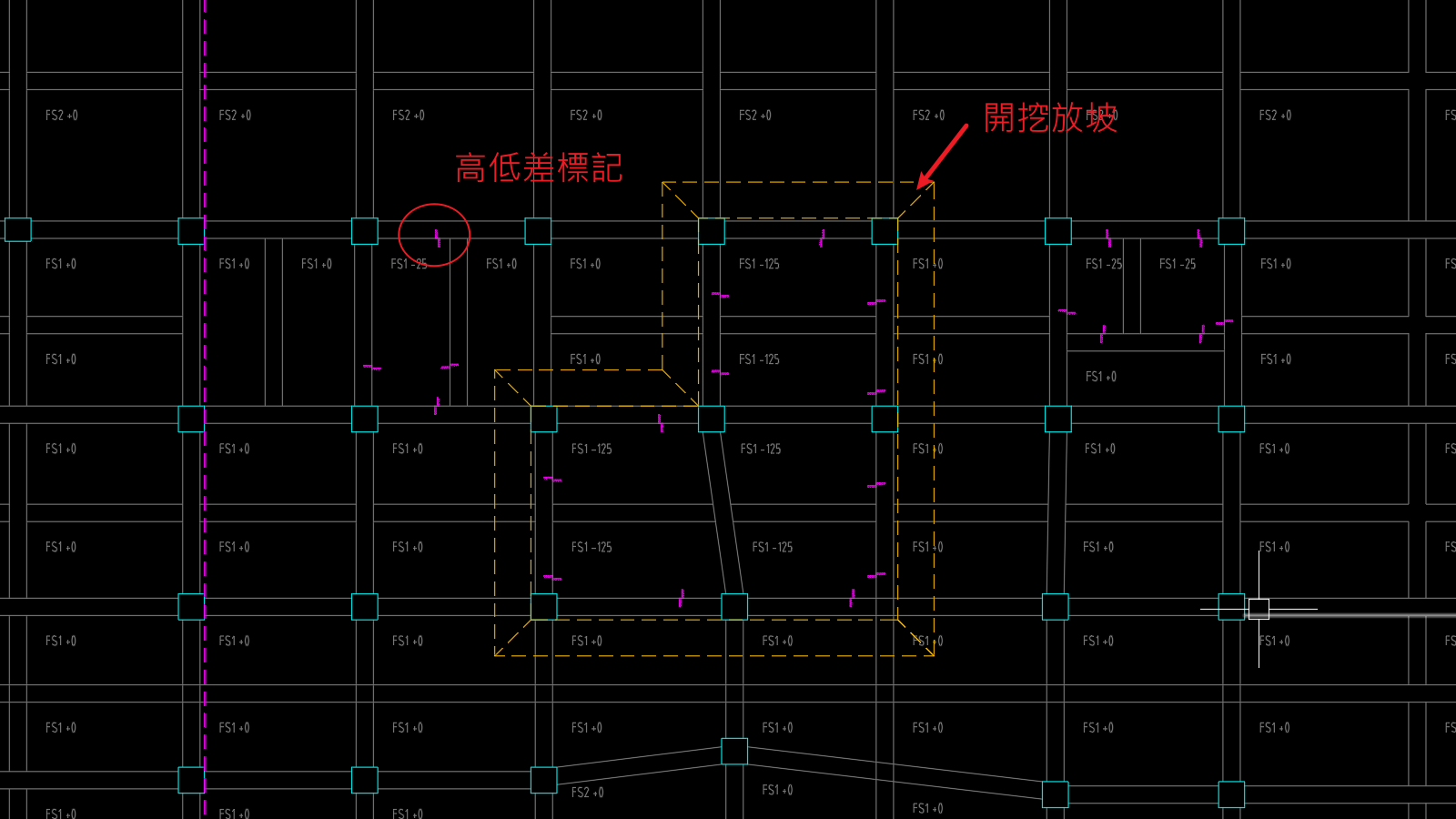

在圖面上的表現：以內框矩形（開挖底面範圍）向外偏移「高程差」距離得到外框矩形，再連接兩矩形的角點，形成四個梯形斜面。
