指令 Gz8731 - 梁施工圖依特殊梁台標記重排

一句話說明：圈選樓層範圍框與梁施工圖，指定起點後，系統依 Gz870 設定的特殊梁台標記（如周邊梁、內梁）分群重排所有施工圖。

這個指令能做什麼

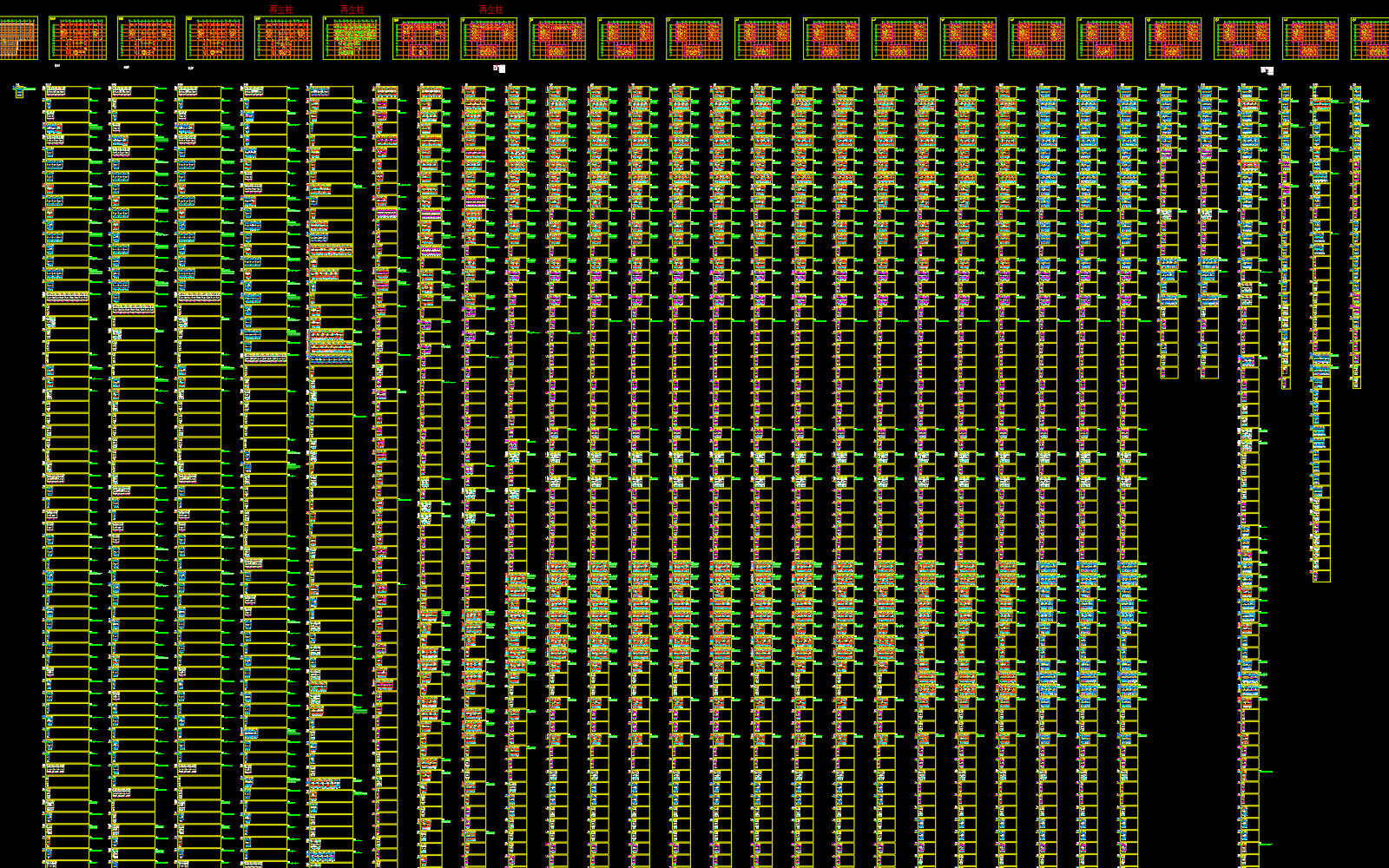

執行 Gz8731 後，你圈選樓層範圍框、框選要重排的梁施工圖，再指定排版起點。系統依照各梁台在平面圖中的特殊標記（由 Gz870 設定），將相同標記的梁施工圖集中排在一起，形成分群排版。適合需要依梁台類型分區出圖的情形。

適合什麼時候使用

操作步驟

1. 先確認已使用 Gz870 完成梁台標記
2. 輸入 Gz8731 執行指令
3. 圈選樓層範圍框；系統於命令列輸出分類結果（各樓層的分區名稱與梁序號清單），可核對是否符合預期。若某樓層無任何特殊梁台標記，命令列會顯示提示並略過該樓層繼續處理
4. 框選要重排的梁施工圖；系統輸出已選取清單（樓層 + 序號）供確認
5. 指定繪圖起點（點選版面左上角）
6. 系統逐一排版，命令列即時顯示每張圖的分配分區與落點座標
7. 排版完成後，命令列輸出摘要：總移動張數，並列出未能排版的施工圖（序號不在分區清單者）

注意事項

• 同一梁序號若有多頁施工圖，系統會依序全數排版，不會漏排
• 排版後若命令列出現「未排版施工圖」警告，表示該梁序號不在任何分區清單中，需手動處理
• 若某個別樓層無特殊標記，該樓層會被略過並繼續處理下一樓層（整體不中斷）
• 框選要重排的梁施工圖時，若某張圖框選不到任何內容，系統會自動改用整張圖面重新掃描來補救；即使補救後仍抓不到，系統會在該處插入紅色雲型線警示圖塊並標示「施工圖內容框選失敗」，跳過該張圖繼續處理，不會讓整批圖毫無提示地消失
• 分區文字固定顯示在每張圖的梁編號正上方，不再是相對版面位置的固定偏移，排版後文字位置會更貼近對應的梁編號
• 框選施工圖達 20 張以上才會顯示進度視窗，分為打包（前半）與排版（後半）兩階段，過程中可按 Esc 取消；若在打包階段取消，因尚未搬動任何圖紙，指令會直接結束，若在排版階段取消，命令列會回報已排版張數，且已搬移的施工圖不會自動退回原位（需還原請用 UNDO）
