指令 Gz870 - 梁平面圖標記特殊梁台
一句話說明：輸入標記名稱後，圈選平面圖的梁台序號圖塊，系統將這些梁台標記為指定的特殊類型（如周邊梁、內梁等），供後續排版指令使用。
這個指令能做什麼
執行 Gz870 後，你輸入一個標記名稱（例如「周邊梁」），再圈選平面圖上要標記的梁台序號圖塊。系統將這些梁台記錄為指定類型。之後使用 Gz8731 依特殊梁台標記重排 時，系統會依這個標記分群排版，讓相同類型的梁施工圖集中在一起。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 區分周邊梁與內梁 | 施工圖需要分類出圖，周邊梁與內梁各自集中 |
| 特殊結構標記 | 地梁、轉換梁等特殊梁台需要獨立標記 |
| 客製化排版分類 | 依設計需求定義任意分組標記 |
操作步驟
- 輸入 Gz870 執行指令
- 輸入標記名稱（例如

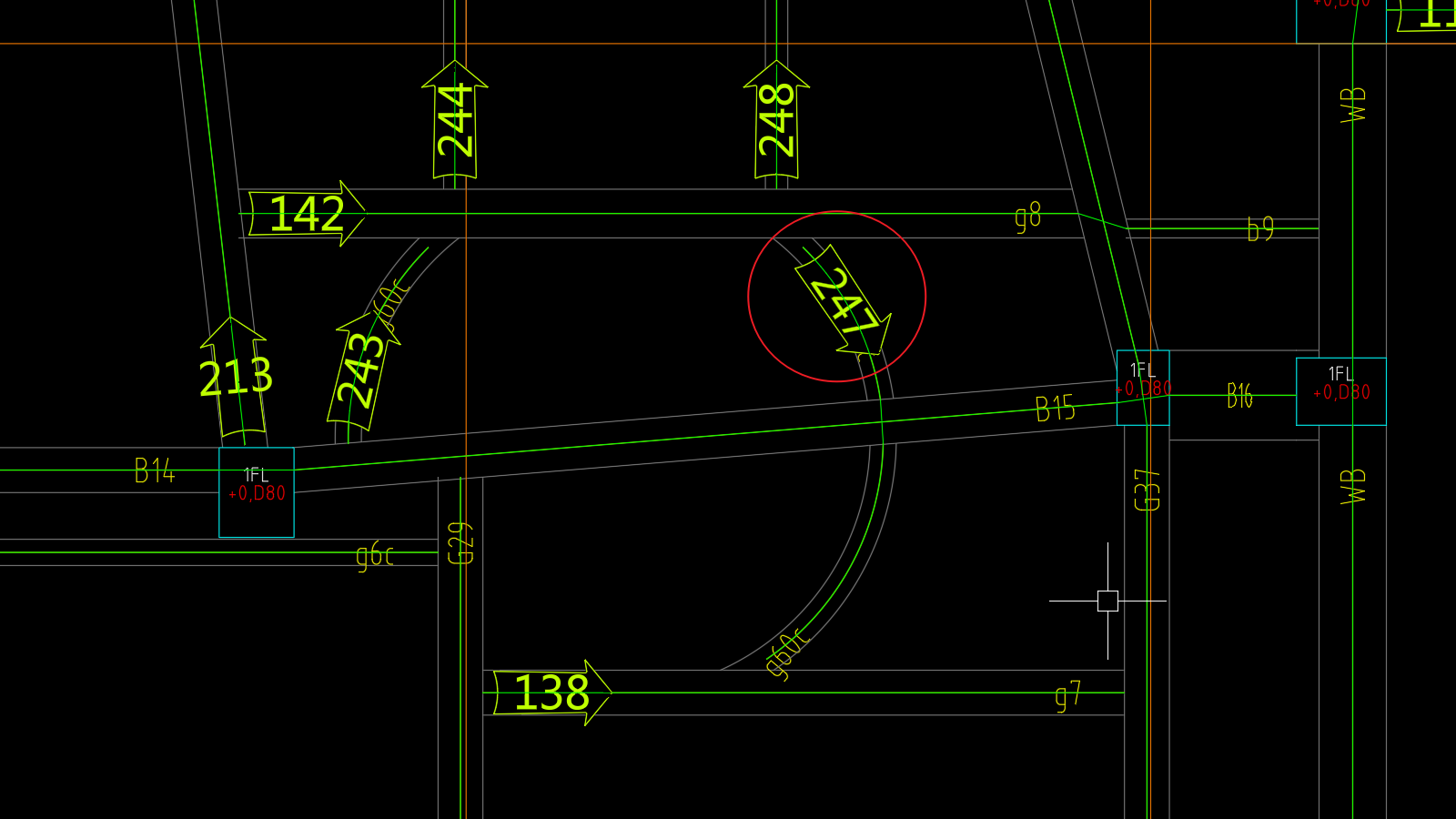

周邊梁或內梁） - 圈選要標記的平面圖梁台序號圖塊（可重複圈選多組）
- 按 Enter 確認，系統在該梁台上插入標記，可繼續或按 Enter 結束

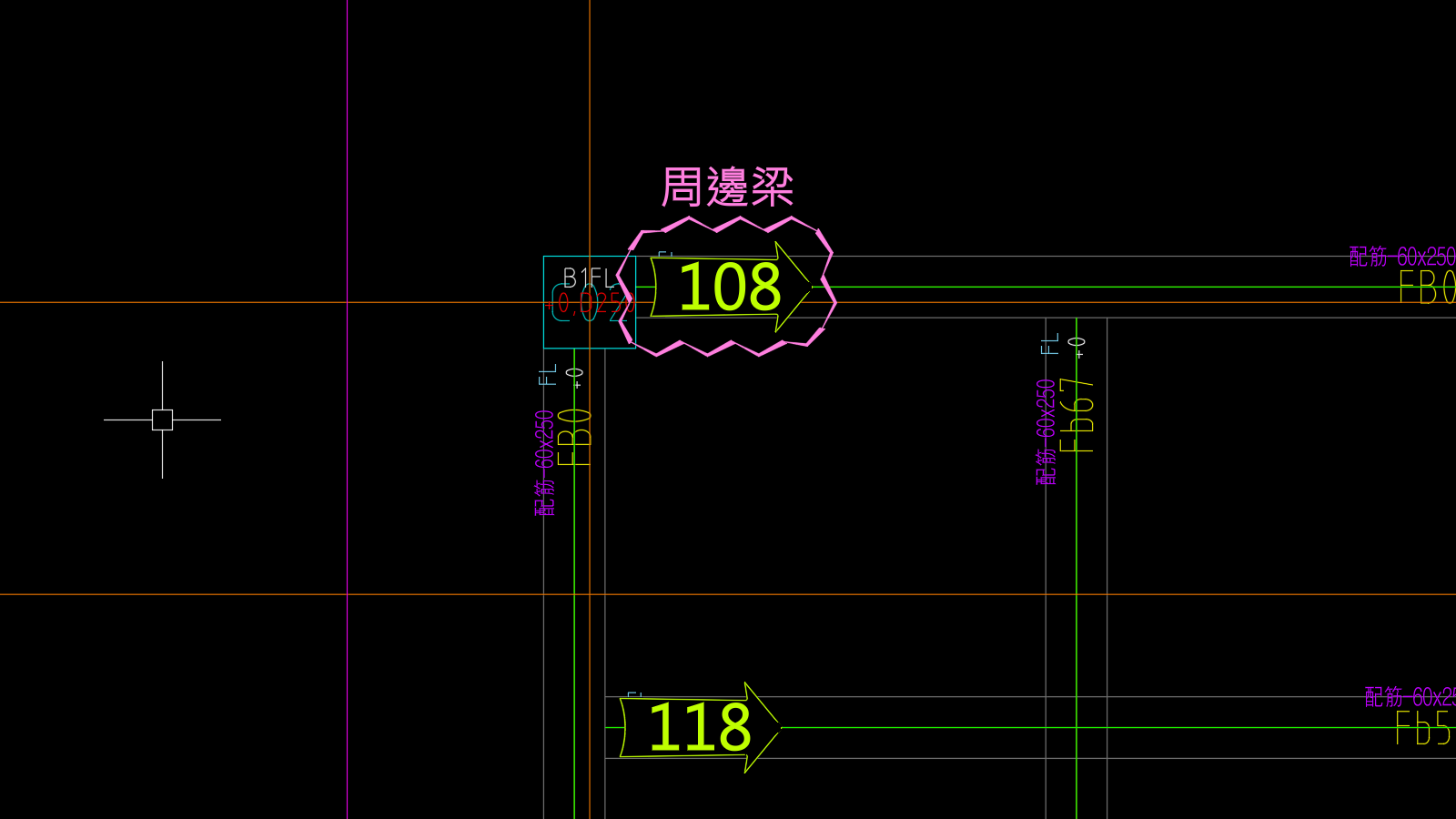

標記長什麼樣
系統會在被標記的梁台序號上插入一個 SerialMark 圖塊——雲型線把序號圈起來，
旁邊寫上你輸入的標記名稱，整組呈淡洋紅色（Grebarz_分區 圖層預設色）。
沒被標記的梁台維持原樣，所以掃一眼平面圖就能看出哪些標了、哪些漏了。
注意事項
建議
標記名稱可自由定義，但同專案內請保持一致，避免後續排版時分組混亂。同一梁台可以標記不同名稱（若有需要）。
- 標記會實際畫在圖面上（
Grebarz_分區圖層的SerialMark圖塊）， 不是只存在資料裡——所以能直接目視檢查有沒有漏標
相關指令
| 指令 | 關係 |
|---|---|
| Gz8731 依特殊梁台標記重排 | 依本指令設定的標記進行排版，通常在本指令之後執行 |
| Gz873 依分區重排 | 依分區重排的版本（不依特殊標記） |
