指令 Gz9330 - 識別門窗表
一句話說明：從結構圖的門窗表中識別寬度、高度、台度等資料，建立門窗資料庫。
這個指令能做什麼

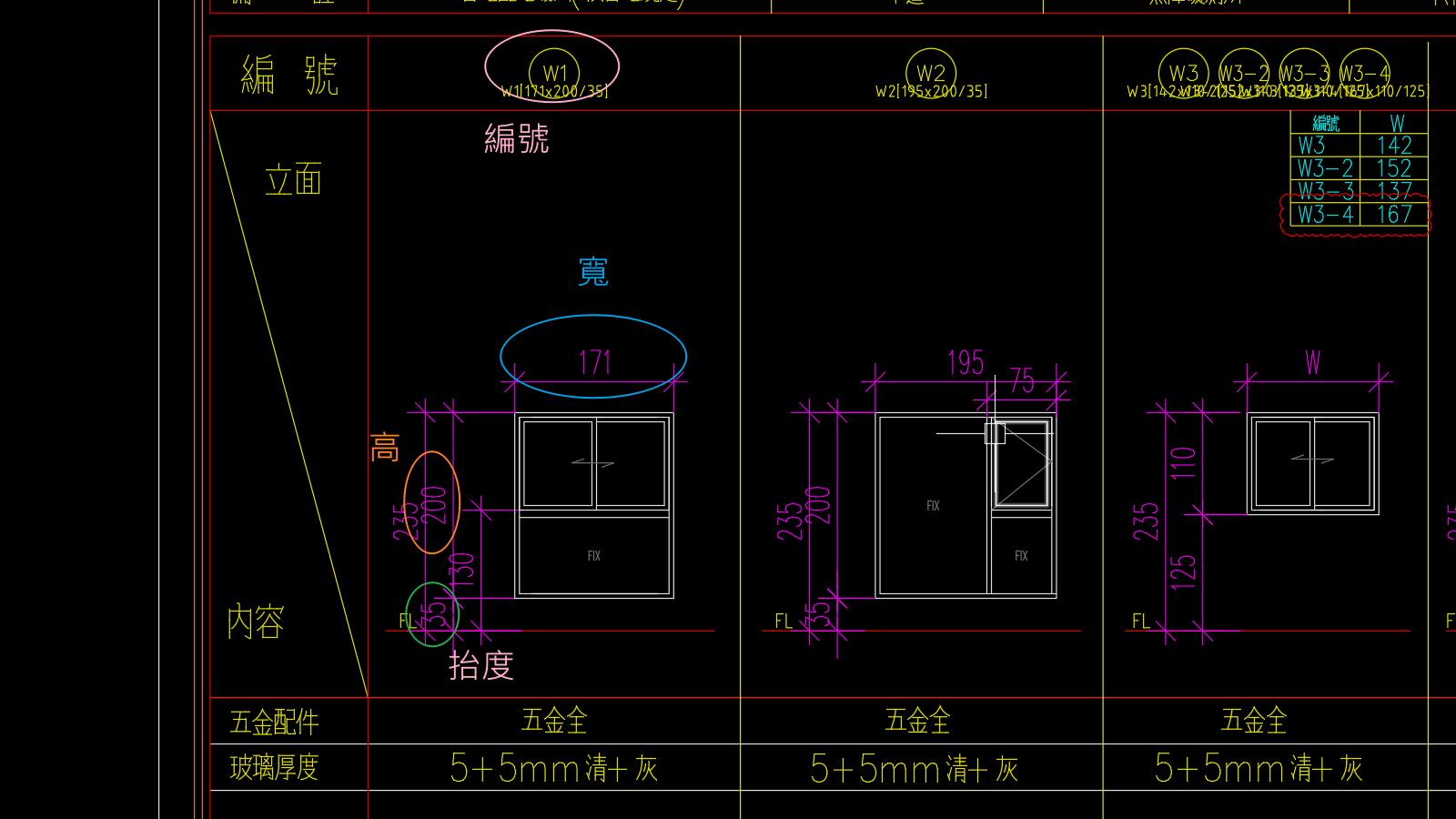

牆配筋前需要知道每個門窗開口的尺寸資料。Gz9330 讓你從結構圖上的門窗表中依序框選寬度、高度、台度標註，再選取開口編號文字，系統自動識別並建立門窗資料。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 牆配筋作業前 | 需先建立門窗資料才能進行配筋 |
| 結構圖有門窗表 | 圖面上已有門窗尺寸標註可供識別 |
操作步驟
- 輸入指令
Gz9330並按 Enter - 框選寬度標註
- 框選高度標註
- 框選台度標註
- 選取開口編號文字（可重複）
- 系統自動識別並建檔
相關指令
| 指令 | 關係 |
|---|---|
| Gz9331 | 門窗表資料建檔（後續步驟） |
| Gz923 | 門窗尺寸標示 |
| Gz913 | 繪製牆開口線 |
| 牆開口補強計算 | 相關指令 |
| 開口上下立 | 相關指令 |
| 台度（Raisement） | 相關知識庫文章 |
| 牆配筋全流程：從門窗識別到施工圖完成 | 相關使用情境 |
| 牆系統總覽 | 所屬功能說明 |
