指令 Gz953 - 牆開口補強計算

一句話說明:根據門窗開口尺寸,計算開口補強筋(邊筋、斜筋)並輸出料表。

這個指令能做什麼

牆面的門窗開口處需要額外的補強鋼筋(邊筋和斜筋)。Gz953 根據門窗資料庫中的開口尺寸,自動計算所需的補強筋數量和規格。

操作步驟

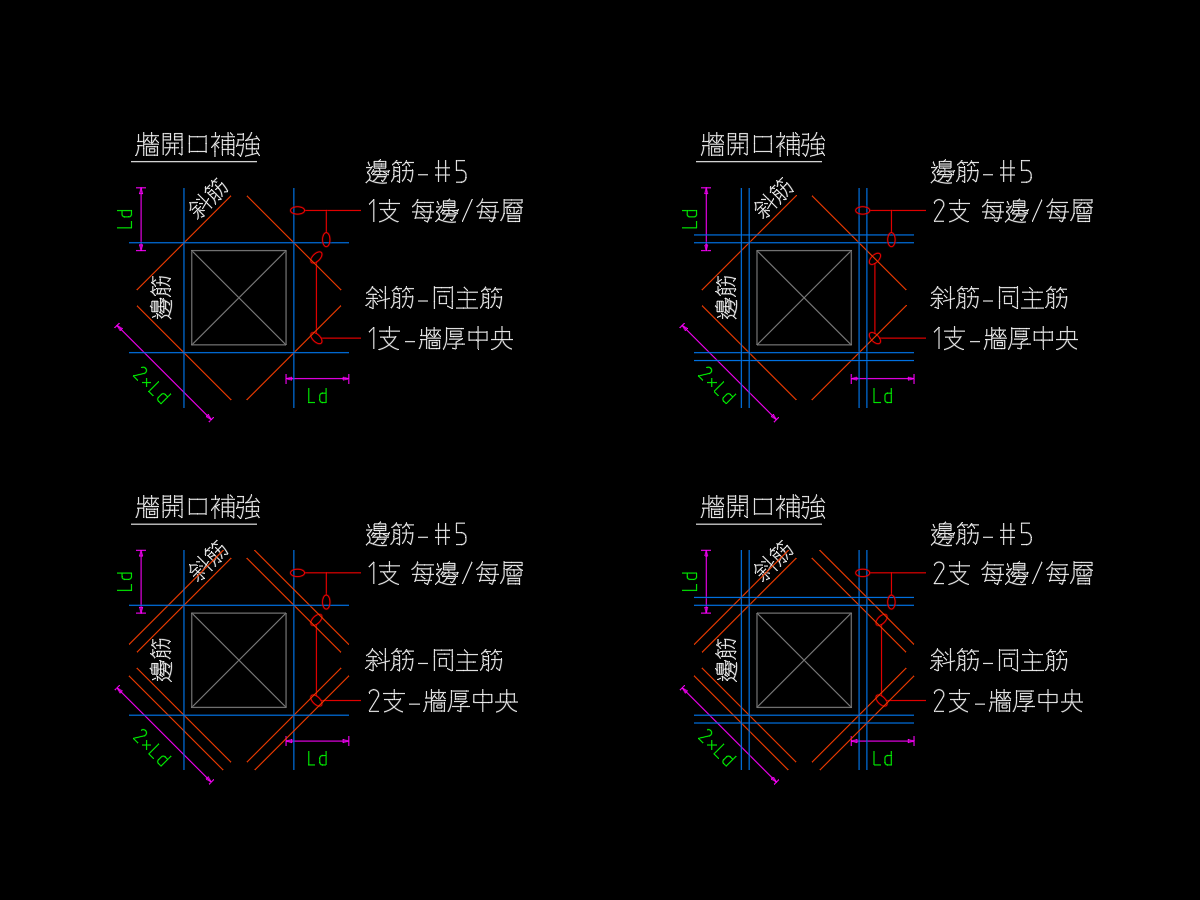

牆開口補強的四種圖例:邊筋 1/2 支 × 斜筋 1/2 支

四種圖例是兩個維度組合出來的:

斜筋 1 支(牆厚中央) 斜筋 2 支(牆厚中央)
邊筋 1 支(每邊/每層) 左上 左下
邊筋 2 支 右上 右下

Gz672 版開口補強同一套邏輯,差別只在版有三段邊筋(1/2/3 支)、 牆只有兩段(1/2 支),而且斜筋規格牆是「同主筋」、版是獨立指定番號。

  1. 輸入指令 Gz953 並按 Enter
  2. 指定樓層
  3. 圈選門窗開口編號
  4. 指定插入點
  5. 系統輸出計算結果

相關指令

指令 關係
Gz9331 門窗表資料建檔(前置步驟,補強計算的資料來源)
Gz9330 識別門窗表
Gz913 繪製牆開口線
開口上下立 相關指令
開口斜筋的配置方式:牆厚中央 vs 每層 相關知識庫文章
開口邊筋長度算法:統一長度(樓高-10) 相關知識庫文章
開口補強:邊筋 vs 斜筋 相關知識庫文章
牆配筋全流程:從門窗識別到施工圖完成 相關使用情境
牆系統總覽 所屬功能說明
