柱序號圖塊：一般柱與邊柱

平面圖中的柱序號有兩種圖塊：

• ColumnSerialNum（一般柱）：僅標示柱台流水號，無附加標記。
• ColumnSerialNum_Edge（邊柱）：除流水號外，額外附有「NOTE」屬性標籤，可顯示「邊柱」、「降高」或「邊柱降高」等特殊標記，整個圖塊的顏色依標記類型而異。

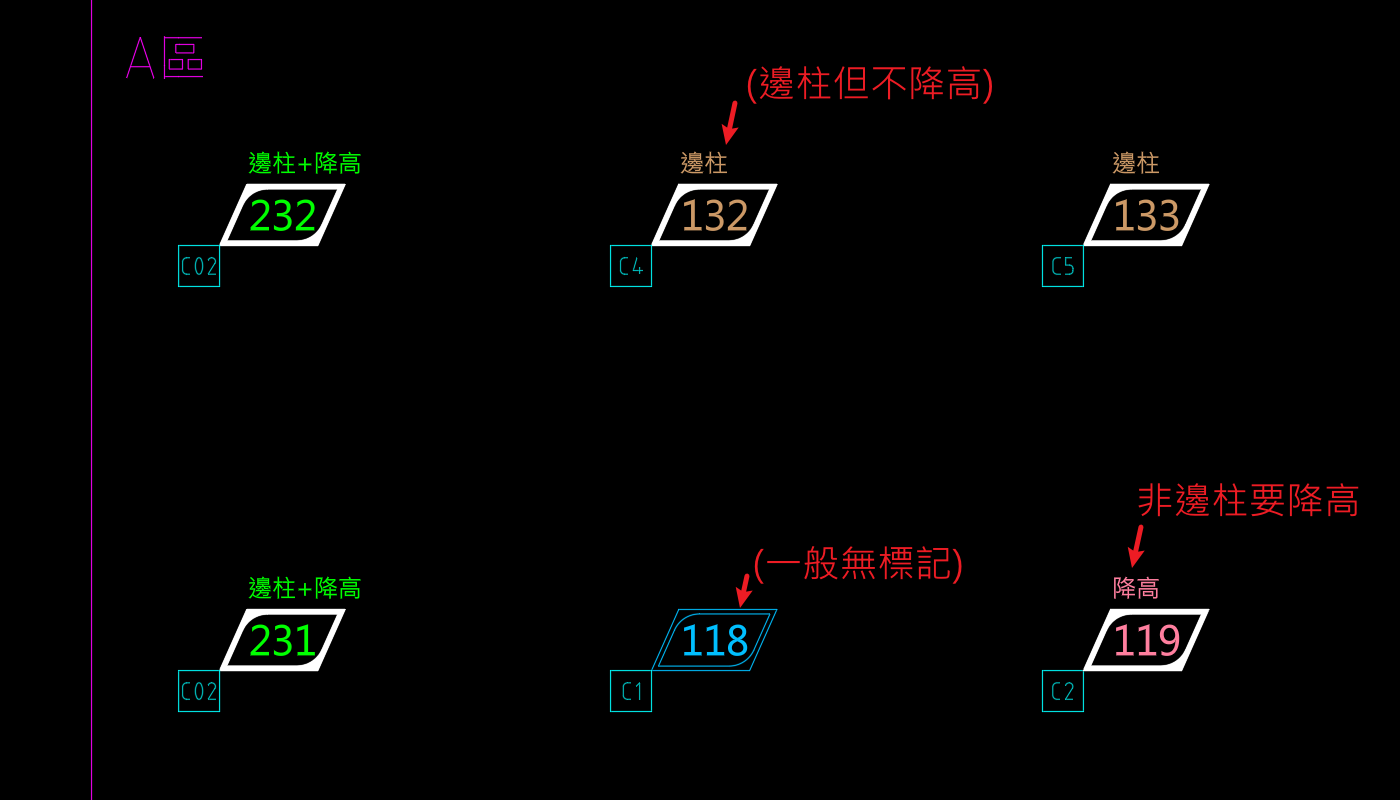

邊柱圖塊的顏色對照：

一般柱（ColumnSerialNum）不帶 NOTE，維持隨層顏色（上圖 118 的天藍色）。變色的是整個序號圖塊，柱線與其他平面圖元不受影響。

上圖四種狀態一次到齊：綠色的 232 是邊柱＋降高、橘褐色的 132 是只有邊柱、 粉紅色的 119 是只降高但不是邊柱、天藍色的 118 則是一般柱（NOTE 空白）。 橘褐與粉紅光看文字容易混淆，對照圖比記顏色名稱可靠。

另有一種顏色與 NOTE 無關：執行柱號自動吸附時，若序號圖塊附近找不到柱位，該圖塊會被標成淡黃色提醒你手動確認。

繪圖時系統依據圖塊類型自動套用對應的柱參數設定（邊柱箍筋設定、降高後的升高值等）。
