柱平面設定

這個階段的工作，是把平面圖上的柱位與系統資料連結起來，讓後續的施工圖繪製能夠抓到正確的座標、樓層高度與編號。

什麼時候會用到這個流程

你完成了「配筋圖支線」（識別配筋表、繪製接續規劃圖、完成建檔）之後，就可以進入「平面圖支線」。這個流程的主要任務有三件事：

⚠️前置條件

執行平面設定流程前，必須先完成「接續規劃圖建檔」。若尚未建檔，系統將無法讀取柱筋資料，平面定位也會產生錯誤。

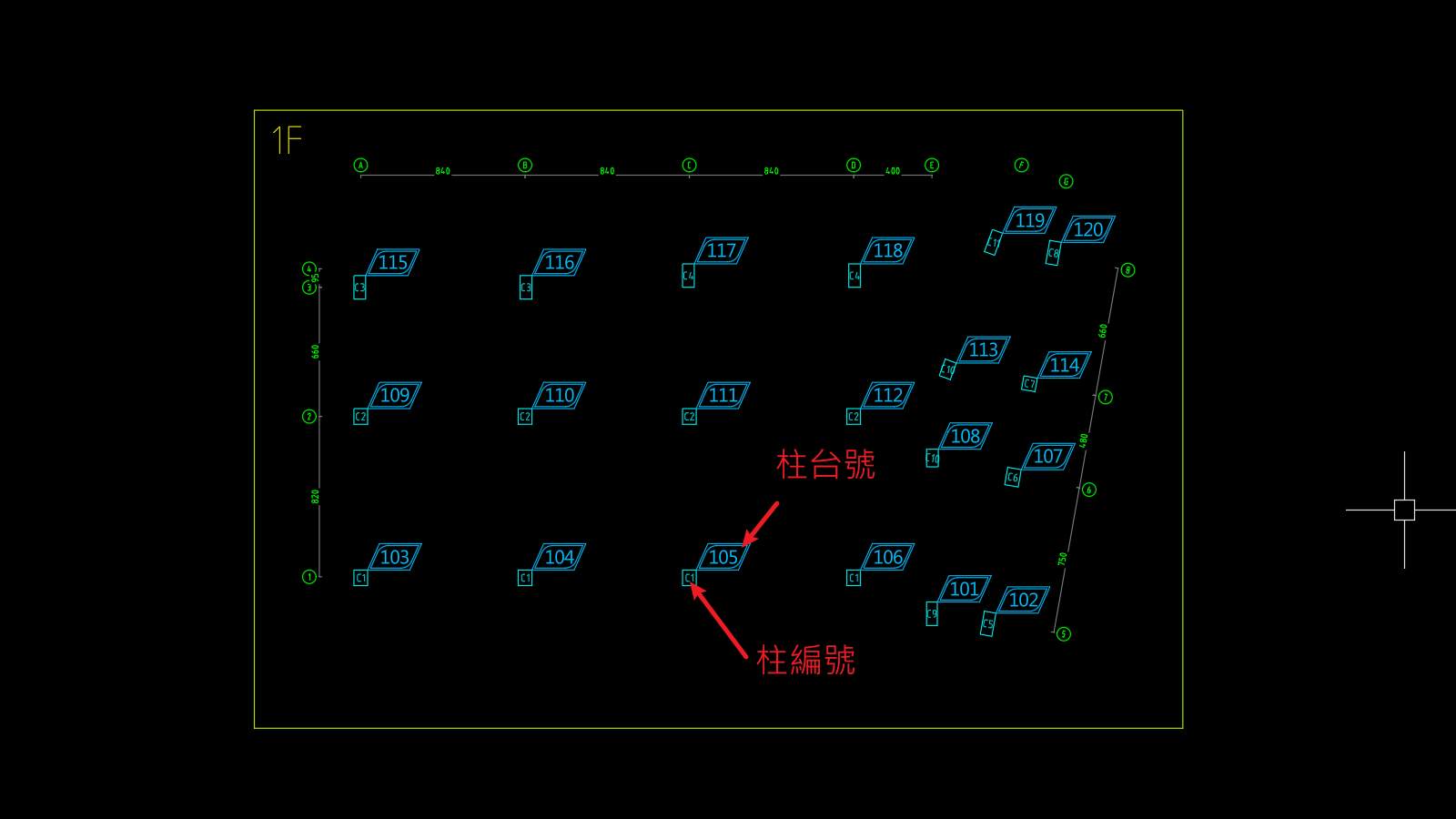

柱號歸位與柱台號標記的結果

柱配筋表裡的柱號文字，在圖面上有時會因為排版而偏移到柱範圍外。這個步驟的目的，是把這些文字自動歸回柱位中心，讓系統能正確把「編號」對應到「圖形位置」。

操作方式

💡建議

若平面圖上有多個區域，建議分區框選，避免遺漏邊角位置的柱號。

「台號」是系統給每根柱子的施工唯一編號，也是後續圖面管理的識別基礎。你可以指定流水號格式（例如 101、A101），系統會依序自動編號。

操作方式

若你的專案中有邊柱（需特殊錨定處理）或降板區的柱位（需調整頂高），在這個步驟可以搭配「邊柱／降高標記」功能，先在圖面上標記這些特殊狀態。標記後，系統在建置柱台參數時會自動套用對應的特殊設定，不需要事後手動修改。

標記類型	適用情境
邊柱標記	柱位於結構邊緣，主筋需特殊錨定處理
降高標記	柱位於降板區，柱頂高程需降低

這個步驟是平面設定流程的核心計算階段。系統會結合平面位置與接續規劃資料，自動計算每根柱子的樓層高度、起高、頭高等幾何參數，並在圖面上生成對應的檢討圖塊。

操作方式

系統建置完成後，若有特定柱位的高度參數需要手動修改，可以使用「改動柱台參數」功能，點選圖面上的對應圖塊，直接修改欲調整的數值，不需重新建置整批資料。

💡建議

建議先執行「建置柱台參數」讓系統自動計算全部柱位，再針對特殊情況使用「改動柱台參數」個別調整，效率最高。

柱施工圖上的座標標示（X、Y 軸號）需要依靠軸線系統。若尚未設置軸線，施工圖的軸號欄位會顯示為「XX」，雖然不影響繪圖功能，但圖面資訊會不完整。

操作方式

下表整理了平面設定階段的四個步驟與對應的快速指令，方便熟悉流程後直接使用指令列操作：

請先確認接續規劃圖是否已完成「接續規劃圖建檔」，且圖面資料是最新狀態。如果規劃圖有修改但未重新建檔，系統計算出的樓高可能會沿用舊資料。確認建檔後，重新執行「建置柱台參數」即可更新。

這代表系統在繪圖時找不到軸線資料。請回到平面圖，執行「設置軸線」建立軸網，再重新繪製施工圖，軸號就會正確顯示。

建議在「定義柱台號」這個步驟中一起處理，因為這是你確認每根柱子身份的時機。標記完成後，後續的「建置柱台參數」會自動識別並套用邊柱專屬的計算邏輯。

平面設定流程完成後，你就具備了繪製施工圖所需的全部條件。接下來可以進入繪製施工草圖的步驟，系統會根據你指定的柱位台號，自動生成包含立面圖、斷面圖與料單的完整施工圖。
