使用情境：梁分台與序號規劃，弧梁也自動到位
框選梁平面，系統自動把每支梁的編號歸位到中心線、一鍵分台並排好序號，連曲線弧梁的置中與文字角度都自動處理，省下原本需要一整天的手工作業。
這個情境適合誰
負責梁配筋平面整理的工程師，特別是案子裡有弧形梁、曲線外牆梁、車道環梁的人。這類圖過去幾乎沒有工具能自動處理，全靠人眼逐支校正，是製圖流程中最耗時也最容易出錯的環節。
以前怎麼做
梁平面進入施工圖階段前，必須先把每支梁的編號「歸位」到梁中心、建立基準中線，再把連續的梁串成一個個出圖台號、編好序號。純手工時：
- 一支一支抓梁邊線、自己畫中心線，再把編號文字搬過去並轉到正確角度——幾百支梁，光這步就耗掉大半天
- 台號要自己一段一段框選、手動編序號，分割或反向出圖方向又得重畫一次
- 最難的是弧梁：曲線梁的中線不是等距偏移就能畫對，雙弧不同心、不等半徑時手動畫怎麼都不置中；編號文字要沿弧線切線方向旋轉、序號圖塊要跟著弧的旋向擺，一個方向算錯整排就全反了
一張中大型梁平面，歸位 + 分台 + 序號（含弧梁校正），往往要一整天。
現在的流程
第一步：梁號一鍵歸位
執行 GZ802，框選梁平面範圍。系統自動執行以下動作：

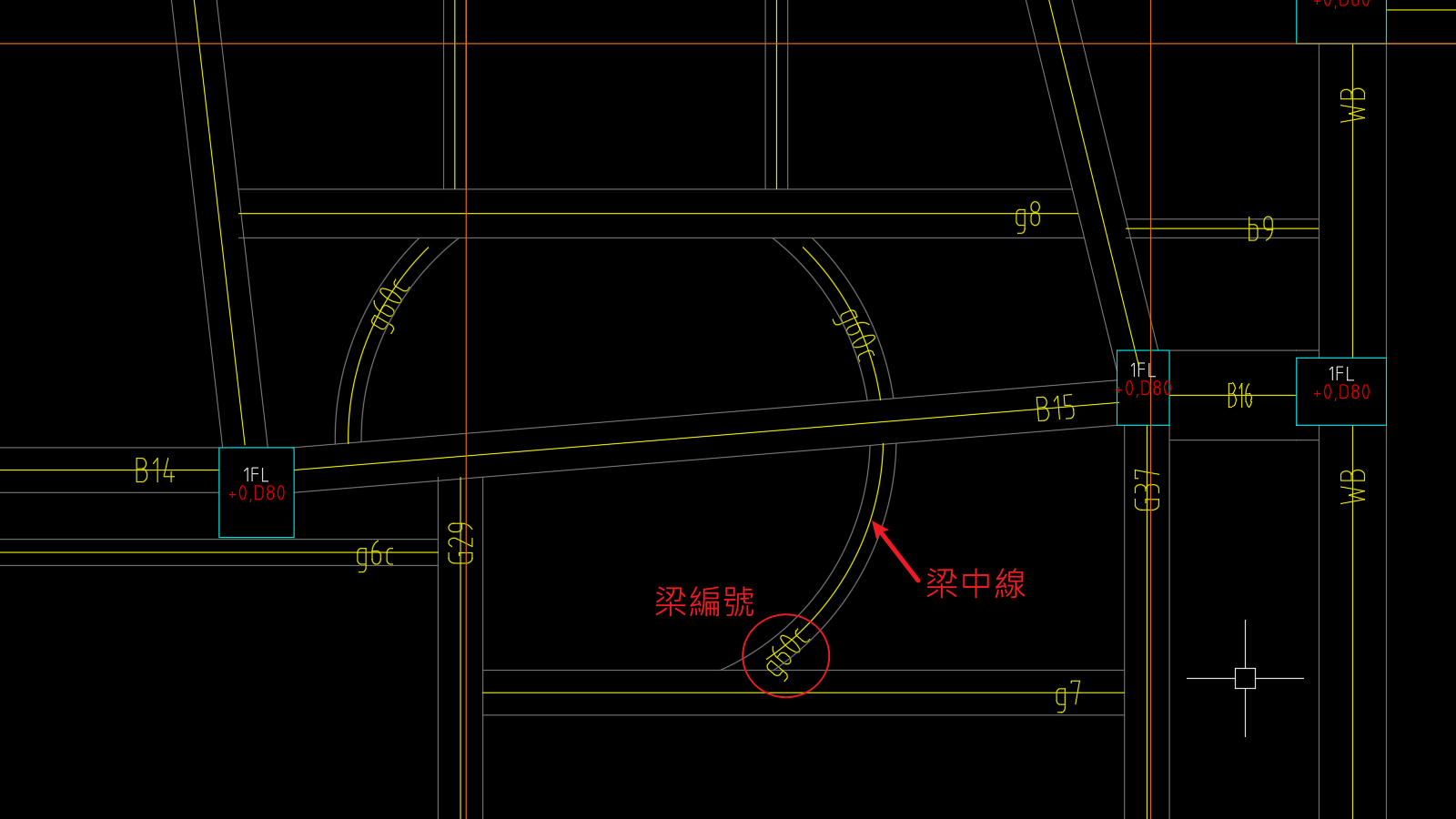

- 偵測每支梁的兩側邊線，計算真正的幾何中心線
- 直線梁直接取等距中點；弧梁沿線取樣重建圓弧中線，保證置中不偏移
- 把梁編號文字搬到中線上，依梁的局部走向（弧梁取切線方向）自動轉正，並翻轉保持可讀
執行後，變色的是梁編號文字本身——梁邊線與梁中線都維持原狀，不會被改色：

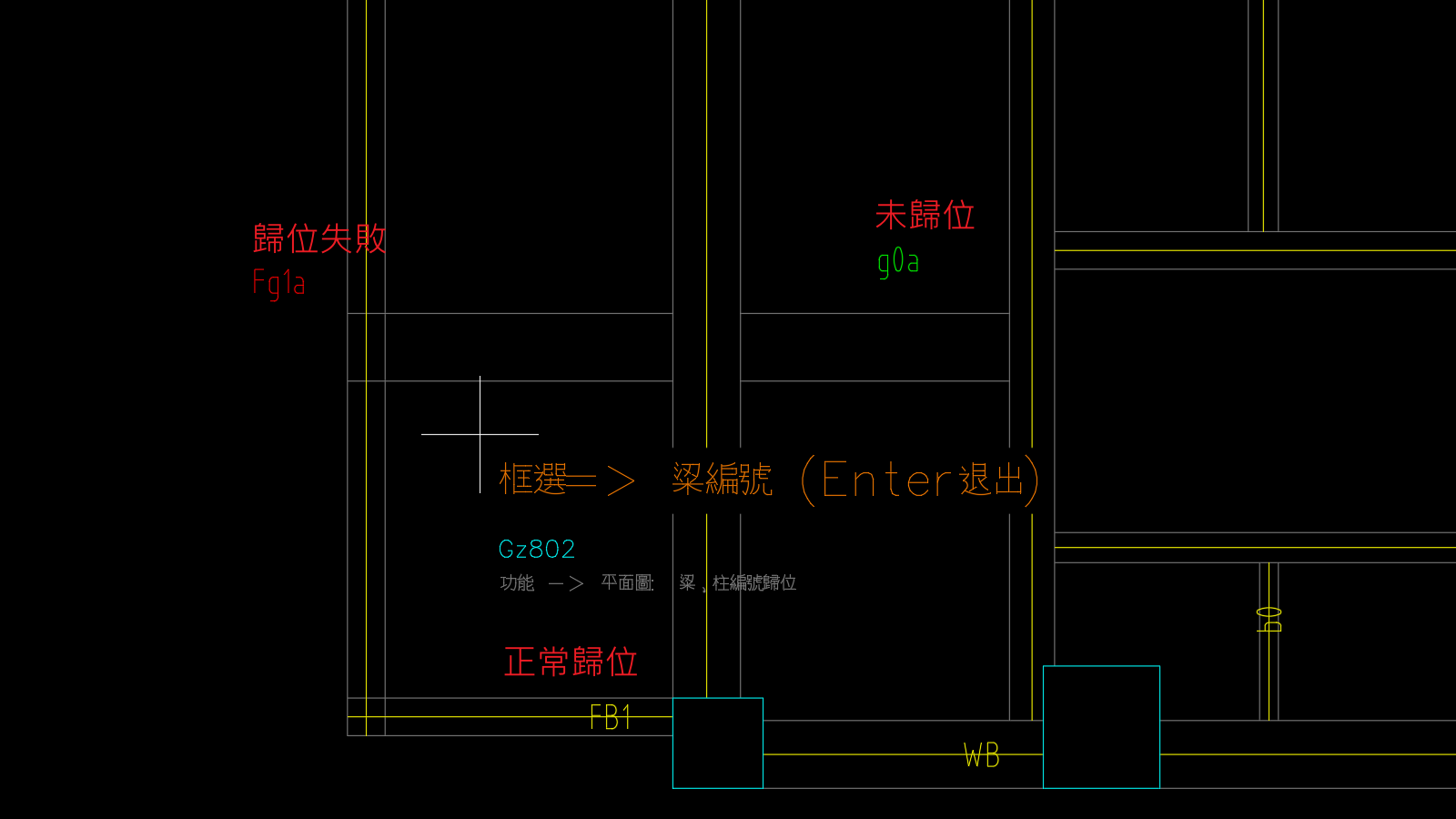

| 編號文字顏色 | 意義 |
|---|---|
| 綠色 | 尚未處理 |
| 黃色 | 成功歸位 |
| 紅色 | 未偵測到梁邊線，或只偵測到單側，需補畫或確認 |
重複執行時，黃色的編號會自動跳過，只處理還是綠色的部分。
柱編號會在同一次框選中一併歸位，完成後轉為青色。
一眼掃完整張圖，哪裡要補處理一目了然。
綠色是 Grebarz_梁號 圖層的預設顏色（ByLayer）。歸位成功或失敗時，系統直接改寫編號文字物件本身的顏色蓋過圖層色——所以只要不是綠色，就代表這支梁已經處理過了。柱編號同理，未處理時是柱號圖層的黃色。
第二步：自動分台或獨立分台
依梁的連續性選擇分台方式：

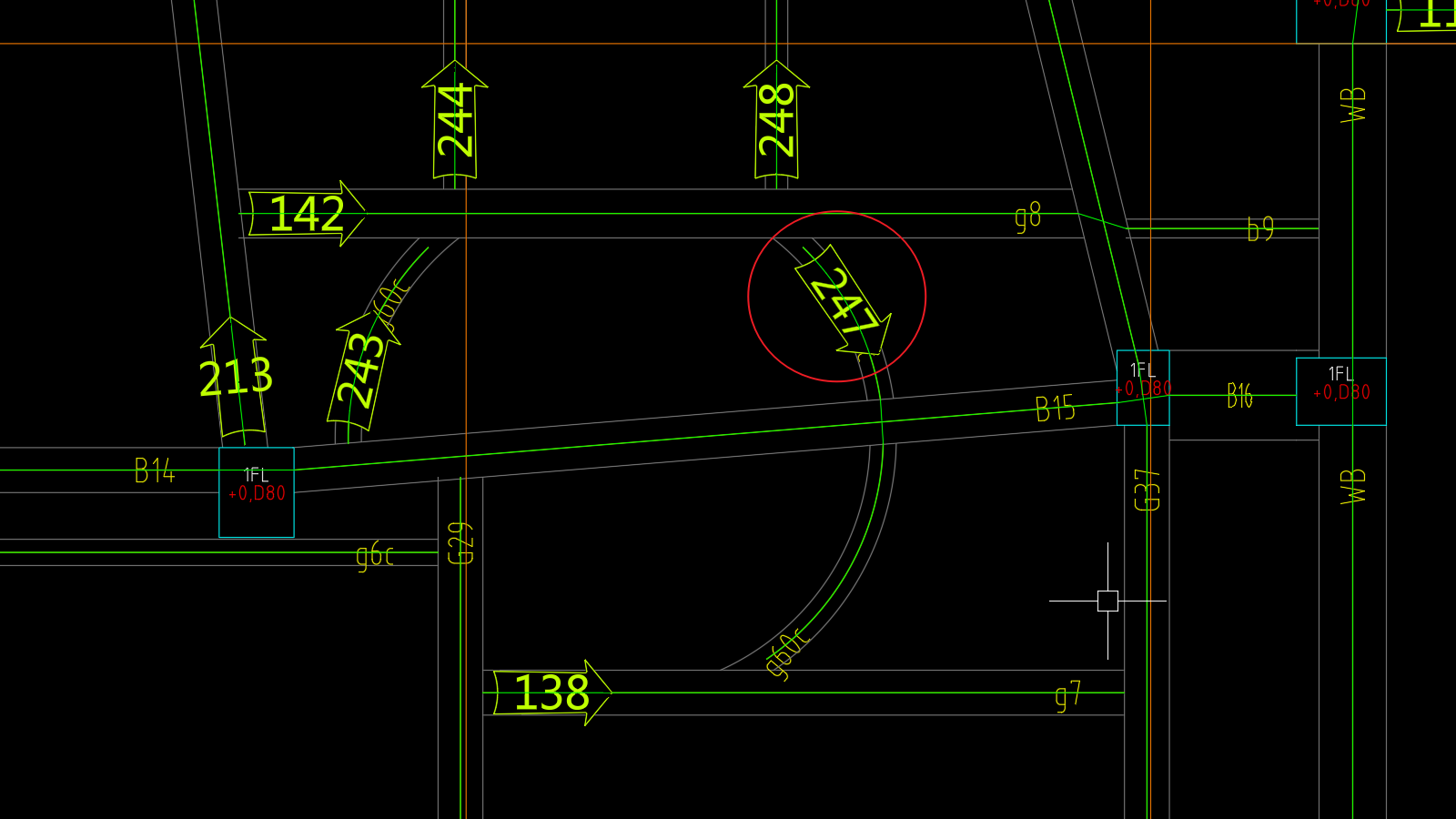

台號建立後，序號圖塊自動沿中線擺放；弧梁的序號位置與角度跟著弧線正確貼合，不需手動調整。
第三步：手動定義特殊台號（需要時）
若有自動分台無法處理的特殊走向，執行 Gz8053 手動繪製序列線，自訂台號定義方式。
第四步：分割或反向（需要時）
分割或反向後，若系統無法自動推斷新序號，會以紅色標示提醒人工確認，不會靜默跳過。
時間對比
| 工作項目 | 以前 | 現在（Grebarz） |
|---|---|---|
| 全圖梁號歸位（含弧梁） | 半天以上 | 框選一次，幾分鐘 |
| 分台 + 序號排列 | 半天 | 一鍵完成 |
| 弧梁逐支角度校正 | 無法自動，全靠人眼 | 系統自動處理 |
| 整體（中大型梁平面） | 一整天 | 十幾分鐘 |
涉及指令
| 指令 | 用途 |
|---|---|
| GZ802 | 梁號歸位（直線梁＋弧梁皆置中，建立基準中線） |
| Gz8051 | 智慧分台（自動依走向串聯連續梁台） |
| Gz8052 | 獨立分台（框選梁中線各自成台） |
| Gz8053 | 台號定義（手動繪製序列線） |
| Gz8055 | 台號分割（指定梁位拆成兩台） |
| Gz8056 | 台號反向（反轉出圖方向） |
常見問題
確認弧梁的兩側邊線都在同一個圖層且為完整弧形實體（非分段直線逼近）。若邊線為多段折線，系統可能只抓到部分弧段，建議先確認邊線幾何後重新執行 GZ802。
智慧分台的串聯方向依梁中線端點距離判斷。若出圖方向與預期相反，執行 Gz8056 反向即可，序號會自動重排。
