指令 Gz802 - 梁、柱編號歸位

一句話說明：執行此指令後，散亂的梁與柱編號文字會自動回到每個構件的標準位置，讓平面圖整齊易讀。

這個指令能做什麼

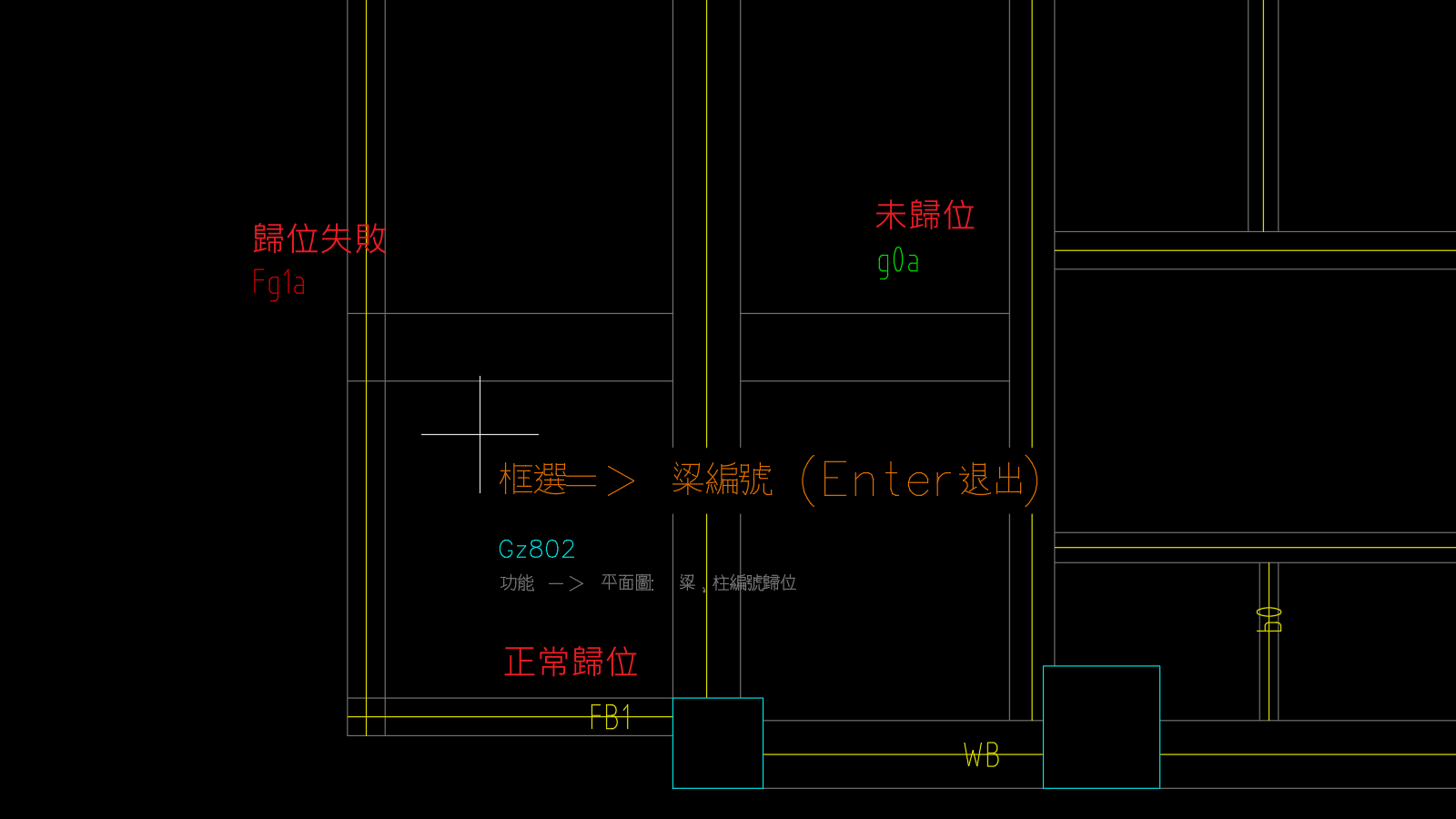

在繪圖過程中，梁和柱的編號文字有時會因為移動、複製或其他操作而偏離原位。執行 Gz802 後，你只需框選包含這些編號的範圍，系統就會自動將它們歸回各構件的標準位置，省去逐一手動對齊的工夫。

適合什麼時候使用

操作步驟

1. 輸入指令 Gz802 並按 Enter
2. 在圖面上以兩點框選包含梁或柱編號的範圍
3. 系統自動將範圍內的編號歸位
4. 若需繼續整理其他區域，可重複框選；完成後按 Esc 結束

注意事項

• 此指令同時處理梁編號與柱編號，不需分開執行
• 框選範圍盡量包含完整的梁跨（含兩端節點），以確保歸位正確
• 曲梁（弧形梁）支援：若梁邊線為弧段（含 bulge 的 CadPolyline），系統採用「取樣垂直投影」策略建構梁中線：沿 source 邊線取樣端點（弧梁額外加取中點），每點垂直投影到 target 邊線取中點，弧梁以 3 個中點重建圓弧，確保非同心、不等半徑的雙弧也能正確居中（不再因半徑差異導致中線偏向一側）。若曲梁仍顯示紅色（只找到單側邊線），請確認另一條弧梁邊線是否存在且 bulge 值不為零。
• 編號文字角度：文字角度依梁中線局部弦向計算。直線梁中線已由系統標準化為「朝上／朝右」的可讀方向，文字直接跟隨弦向（不需額外翻轉）；弧梁則另有可讀性 180° 翻轉保護，避免弧梁編號文字上下顛倒。
• 序號圖塊（Gz8051／Gz8052）：弧梁的序號圖塊位置與角度改用沿中線 GetPointAtDist 定位，與 bulge 正負方向無關，修正舊版弧梁序號位置與角度反向的問題。
• 梁寬一致性警示：歸位完成後，若已載入配筋資料，系統會自動比對「雙線線距（實際繪圖梁寬）」與「配筋資料中的梁寬」是否一致。若全不符，系統在雙線中點插入 Alarm 警示圖塊，顯示「梁線寬度 = {線距} / 配筋梁寬 = {以、列出的所有合格梁寬}」，提醒核對圖面與配筋是否相符。同一梁名有多筆梁寬時（多樓層 / 多分區），與任一筆相符即正常，全不符才警示。警示不影響歸位結果，中線與文字照常建立。
• 端部裁切（避開柱支承）：梁中線入庫前，系統會檢查頭尾端點是否落在柱範圍（柱樣線圖層）內且與中線相交；若是，會將該端裁短至最靠跨中的交點，使線端貼齊柱邊界，不再伸入端部支承（柱）內部。梁編號文字歸位改採「裁切後」的中線末端定位，而非裁切前的原始中線。直線梁、折線多段線梁、弧線梁三種型態共用同一套裁切邏輯，且僅辨識「柱樣線」圖層範圍，不含牆體或鋼柱線，避免誤判其他結構元件。若中線過短、端點已貼齊柱邊界，或裁切過程發生任何異常，系統會維持原中線，不影響歸位流程本身。

• 自動配對失敗時的補救：極少數案子（如超寬梁或平行線段間距超過「梁寬 + 10cm」），Gz802 自動搜尋仍可能無法配對，編號維持紅色。此時可改用 Gz8021 梁編號歸位（手動），手動框選兩條邊線後執行，其歸位邏輯與 Gz802 完全一致。
