使用情境：版牆筋串批量編輯與手鋪料微調

版筋、牆筋鋪好之後，把整批鋼筋的支數、長度、端部彎鉤與層數標示一次調整到位，讓筋串標註精準對應實際鋼筋，不必再逐根雙擊修改。

先看懂兩件事

一、筋串是「三件套」

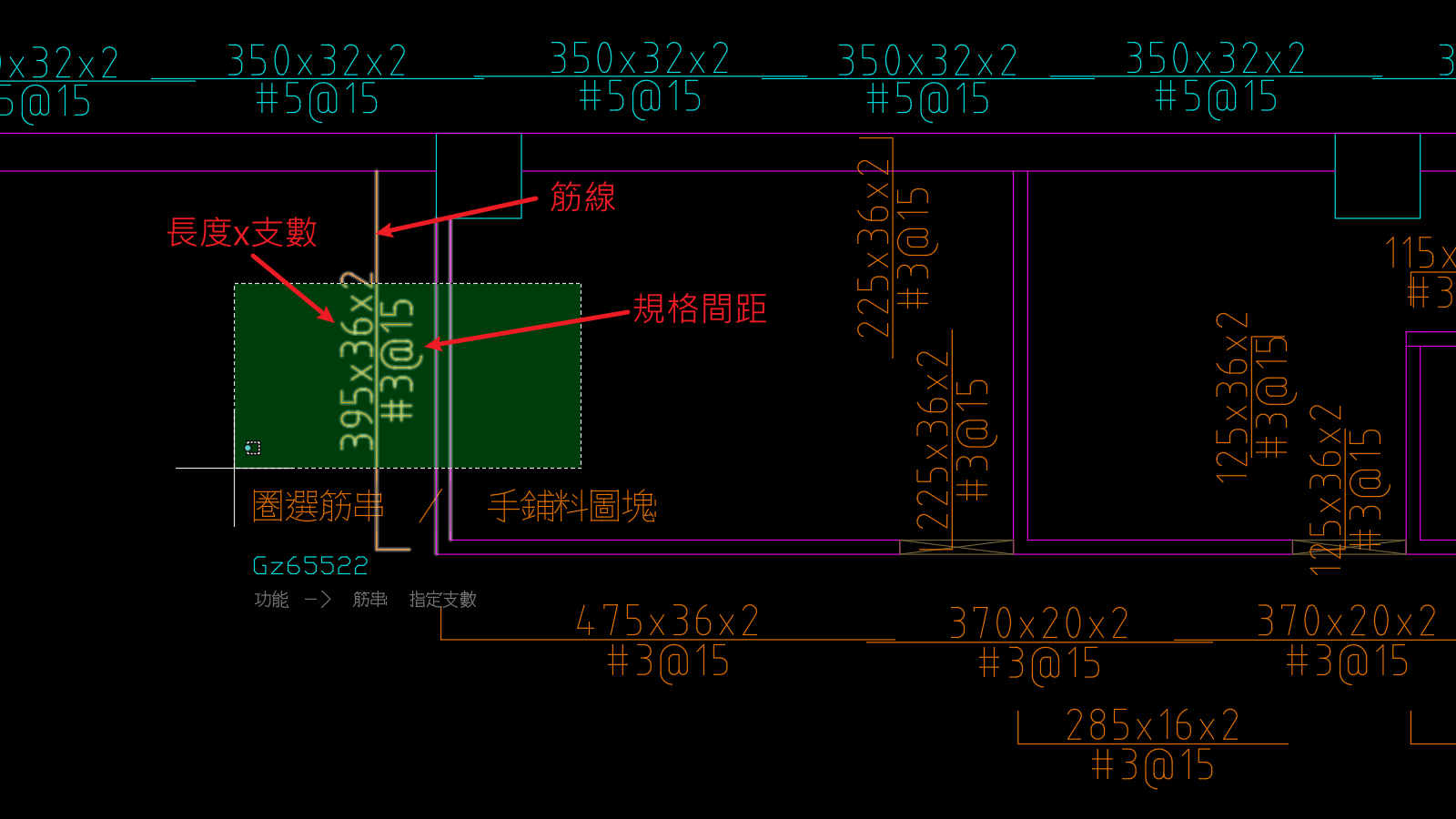

系統圈選筋串時，辨識的是每條筋串的三個組成：長度支數文字 ＋ 規格文字 ＋ 鋼筋線。三者被視為一體，移動、複製時一起處理。

筋串文字的格式是 長度x支數（例如 600x12，代表長 600 cm、12 支），後面可再接層數與加支資訊。長度單位是公分。

二、操作順序是「先給參數，再連續圈選」

這是筋串工具最容易搞錯的地方。多數指令不是「先框選再下指令」，而是：

下指令 → 輸入參數 → 圈選目標（可重複圈選）→ Enter 結束

參數輸入一次後就停在圈選狀態，同一個參數可以連續套用到好幾批，不必每批都重下指令。理解這個節奏，操作速度差很多。

操作流程

第一步：調整筋串支數

鋼筋支數要配合開口、分區或設計變更調整時，依需求選對應指令：

第二步：重算或微調長度

第三步：切換端部彎鉤

Gz936：點選筋串端部即可切換彎鉤／取消，可連續點選。

注意這個指令是逐一點選端部，不是框選整批——因為要指定的是「哪一端」。

第四步：變更層數標示

Gz656：輸入指定層數 → 圈選目標筋串（可重複）。

同樣是先給層數、再連續圈選，一個層數可以套用到多批。

第五步：整排搬移或複製

這兩個指令有三個設計細節值得注意：

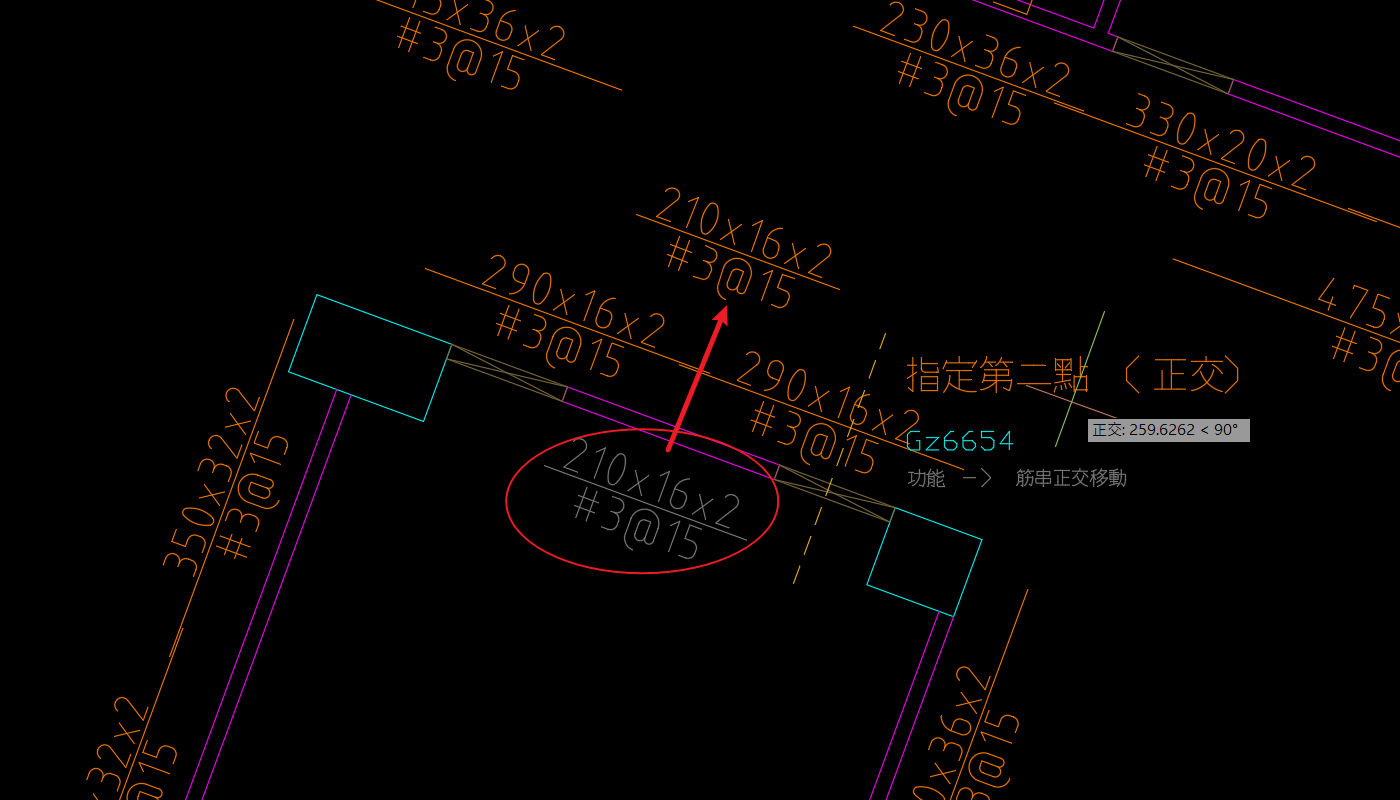

• 鬼影即時跟隨：拖曳時畫面上會出現保留原色的鬼影，讓你在放下之前就看到落點
• 原筋串暫時變灰：被選中的原筋串會先改成灰色，與鬼影明顯區分，操作完自動還原
• 正交鎖定沿主方向：系統會統計選取筋串中數量最多的方向作為主方向，移動時沿該軸正交，不會歪斜

三件套（長度支數文字、規格文字、鋼筋線）一起帶走，不會有標註留在原位的情況。

第六步：微調手鋪料型

版筋、牆筋中若有手鋪的特殊料型：

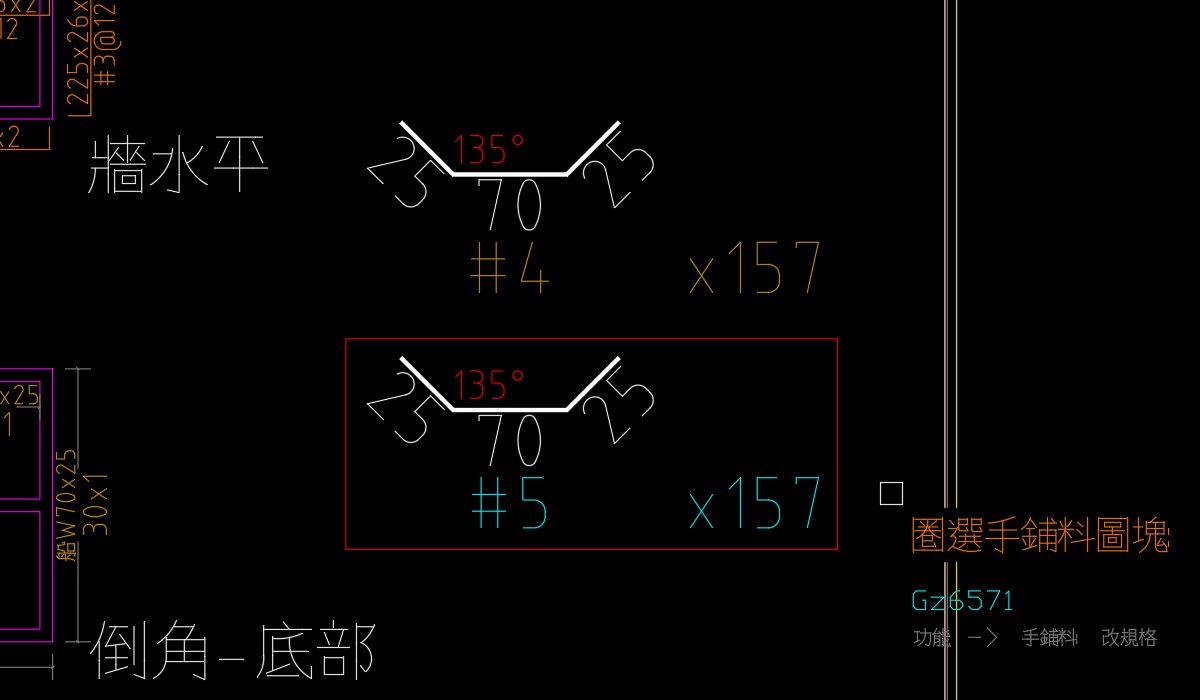

改規格後顏色會自動更新，呼應現場用顏色區分鋼筋號數的習慣，不需要另外調色。

實際節省多少時間

常見問題

涉及指令一覽
