指令 Gz209 - PDF 施工圖轉 CAD 物件

一句話說明：手上只有 PDF 結構圖、拿不到 DWG／DXF 時，執行此指令能把 PDF 裡的向量線條直接解析還原成 CAD 裡可量測、可編輯的圖元，不必重新描圖。

這個指令能做什麼

Gz209 會開啟「PDF 施工圖轉 CAD」視窗。選擇 PDF 檔案並勾選要匯入的頁面後，系統會把該頁的向量內容解析、清理，並寫入目前圖面，同時分成三類：

• 幾何：結構線、標註線等描邊線條，會先過濾看不見的殘渣線段，再把同一直線上的碎片合併、首尾相接的線段串成一條多段線
• 填充：字形輪廓、實心箭頭這類「塗黑」區域，還原成空心的閉合輪廓
• 文字：PDF 裡本來就可讀、可複製的原生文字（不含用 SHX 字型印成線條的文字）

匯入的圖元比例仍是 PDF 原始的印刷比例，不等於實際尺寸，完成後需要用 Gz2091 逐頁校正。

這不是掃描辨識（OCR）。 Gz209 處理的是本身就是向量線條的 PDF（多半是用 CAD 軟體「列印」出來的圖說），靠的是精確幾何解析，不是猜測影像內容——這也是它比一般 OCR 準確得多的原因，但也代表它無法處理掃描件（手機拍照或掃描機掃出來的 PDF）。

適合什麼時候使用

操作步驟

1. 在指令列輸入 Gz209，開啟「PDF 施工圖轉 CAD」視窗。

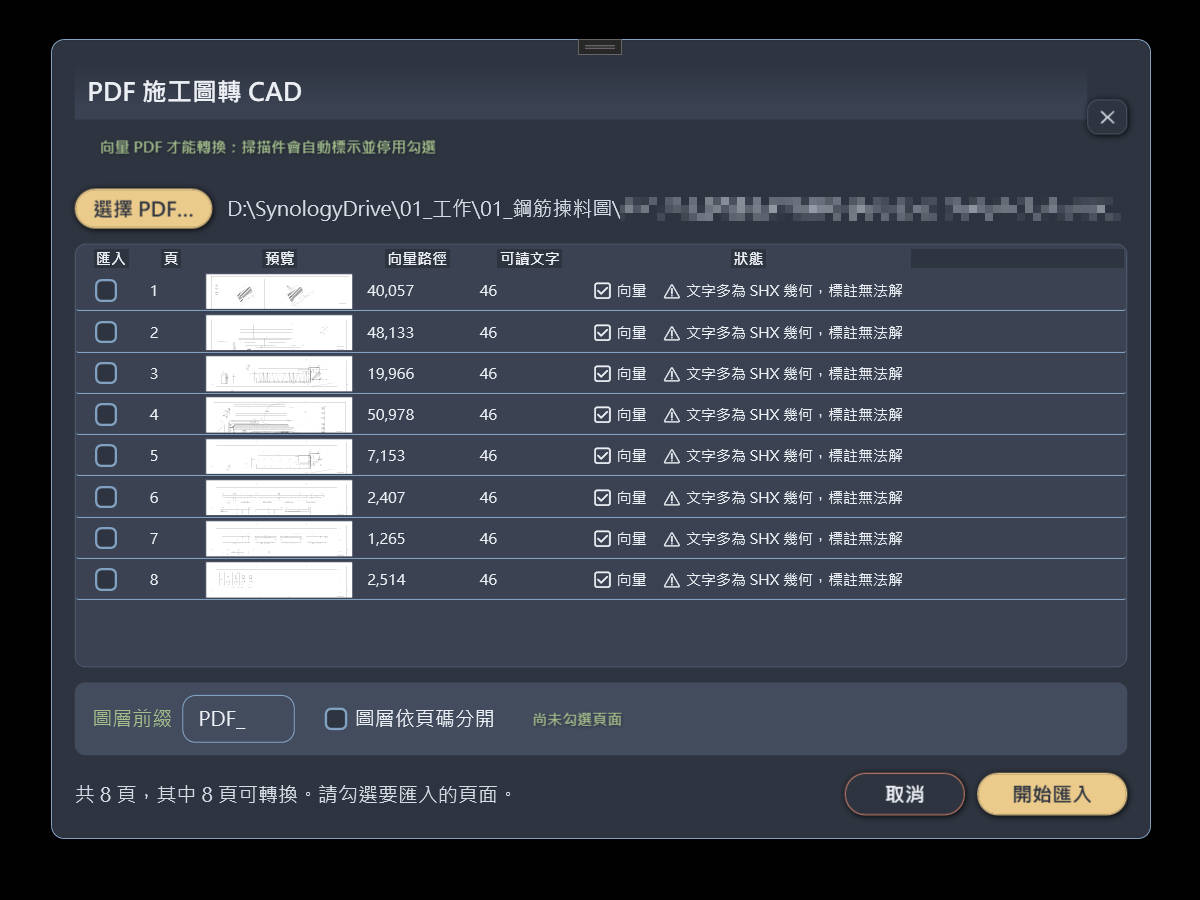

2. 點擊「選擇 PDF…」，或直接把 PDF 檔案拖曳到視窗中任何位置（不必對準特定框框）。系統會先快速掃描每一頁，列出頁碼、縮圖、向量路徑數量、可讀文字數量；若某頁被判定為掃描件，該列會顯示「❌ 掃描件」並鎖住無法勾選。
3. 在頁面清單中勾選要匯入的頁面（可一次勾選多頁）。預設全部不勾選，避免整份圖被誤匯入。
4. 視需要調整「圖層前綴」（預設 PDF_）與「圖層依頁碼分開」選項——後者預設關閉，因為多頁會自動水平排開、用框選就能區分頁面，開啟後圖層數量會依頁碼再細分。
5. 點擊「開始匯入」。系統會顯示進度並在背景解析與清理幾何，此階段仍可在 CAD 視窗操作，不會卡住。
6. 處理完成後，視窗會暫時隱藏，指令列提示「指定插入點」——在圖面上點一下，作為這批圖元的插入基準點。若在此步驟按 Esc 或 Enter 放棄，這次匯入不會寫入任何圖元，視窗會重新顯示，可以重新執行。
7. 完成後彈出摘要，列出建立的幾何／填充／文字圖元數量、濾除的退化線段數，並提示下一步請執行 Gz2091 校正比例。

匯入後的圖層

以上是各圖層本身的預設顏色（ByLayer）；寫入的線段與文字物件本身沒有另外指定顏色，所以畫面上看到的就是圖層色。圖層刻意不依線寬另外分——線寬只會寫進每個物件自身的「線寬」屬性上，因為同一段文字的筆畫本身線寬就不一致，依線寬分層反而會把同一個字拆進五、六個圖層。需要依線寬批次選取時，用 CAD 內建的 QSELECT（或「選取類似物件」）即可，不需要另外分圖層。

注意事項

• 圖上原本用 SHX 字型繪製的文字（例如梁編號、鋼筋標註），在 PDF 輸出時本身就已經被印成線段，Gz209 匯入後仍是線段而非文字物件，會落在「幾何」圖層裡；需要把它們還原成可搜尋、可複製的文字時，請用 Gz2092。
• 多頁一次匯入時，各頁會自動水平排開、彼此不重疊，可用框選區分頁面。
