指令 Gz2092 - SHX 文字辨識

一句話說明：框選一段由線段組成的舊字（SHX 字型），系統辨識出裡面藏著哪些字並還原成一般文字物件；辨識不到的字元會用「?」標示、整段變成紅色，提醒你必須複核。

這個指令能做什麼

用 Gz209 把 PDF 施工圖轉成 CAD 圖元後，圖上原本用 SHX 字型寫的文字（梁編號、鋼筋標註等）在轉檔過程中已經被拆成一堆線段——不是「文字」，選不到、複製不到，也搜尋不到。執行 Gz2092 後，你可以框選這些線段範圍，系統會辨識出裡面藏著哪些字，並在圖面上還原成可搜尋、可複製的一般文字物件。

決定最終文字內容的，一律是精確的形狀比對，不是猜測式的影像辨識（OCR）：同一份圖裡，同一個字的線段形狀完全相同，只要你指認過一次，全圖所有長得一樣的形狀會立刻全部套用，不必逐一輸入每個重複出現的字。指認結果還會存進你的字型庫，之後遇到同樣的字型會愈用愈快。指認視窗裡另外可能出現 OCR 讀出的建議字元，那只是幫你先把輸入框填好的預填輔助，不會取代形狀比對，細節見下方操作步驟與〈注意事項〉。

適合什麼時候使用

操作步驟

1. 執行 Gz2092，框選一段包含未知文字線段的範圍（可以是一整排標註，也可以是整張圖）。

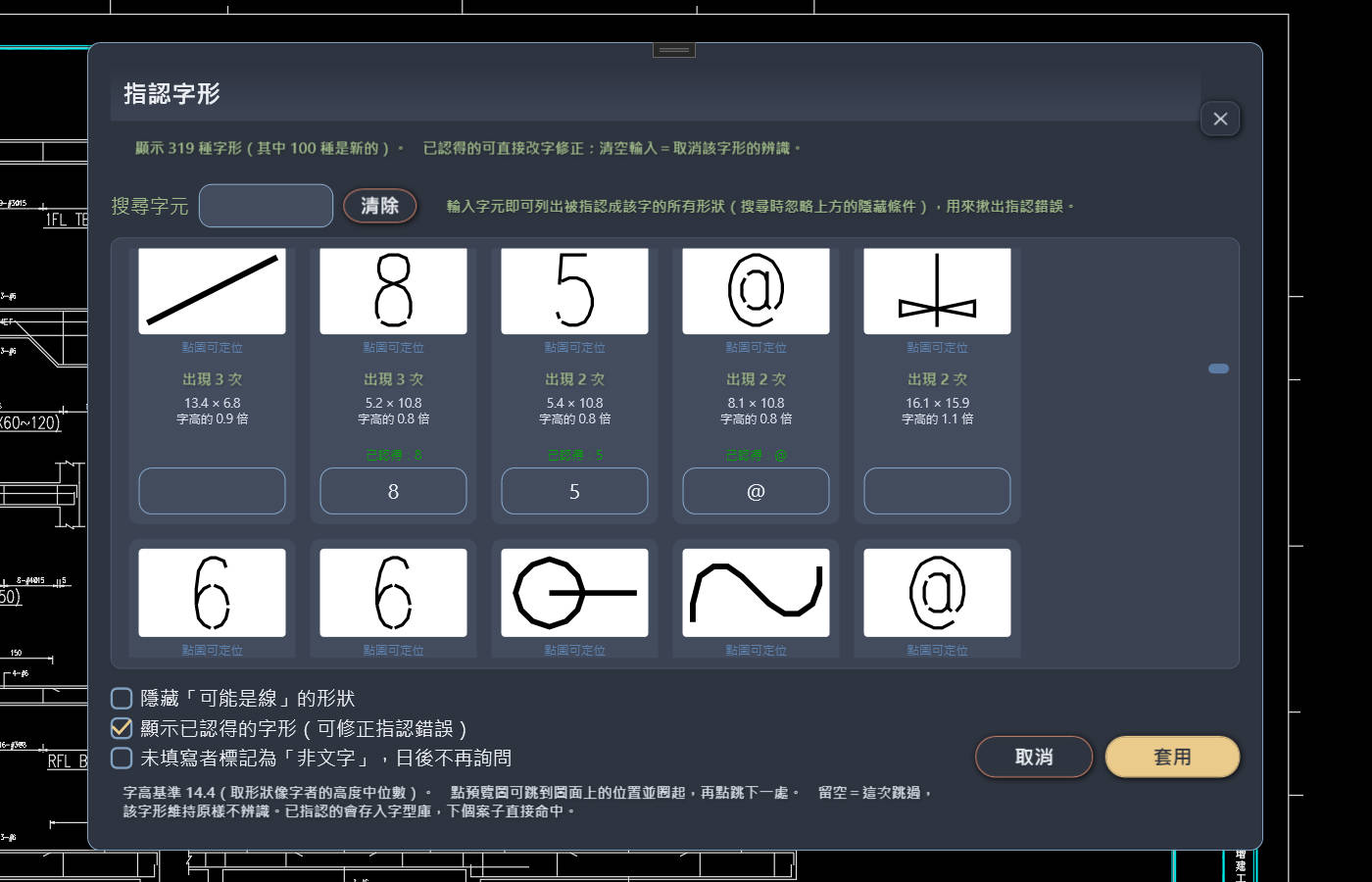

2. 系統會跳出「指認字形」視窗，列出所有還不認得的形狀（已經認得的預設隱藏，可用「顯示已認得的字形（可修正指認錯誤）」核選框叫出來修正）。視窗上方另有搜尋欄，輸入某個字元就能列出所有被指認成該字的形狀，用來揪出指認錯誤。



3. 對每一個形狀輸入它代表的字元。若某個形狀其實不是文字（例如尺寸線的箭頭），可以留空不填，並勾選「未填寫者標記為『非文字』，日後不再詢問」，下次就不會再被列出來詢問。

   對於還沒被形狀比對認出來的形狀，系統會另外跑一次 OCR，把結果當作參考列出。多數情況下這只是「建議」，仍需要你確認：只有當同一個形狀在圖上重複出現多次、每次 OCR 都讀出同一個答案，且該答案通過鋼筋標註格式檢查時，系統才會直接把建議預填進輸入框；其餘情況只會顯示 OCR 讀到的內容供參考，仍要靠你自行輸入。不論是否被預填，都請當作「建議」而非「答案」逐一核對後再送出，尤其是第一次出現、只讀到一次的形狀。

4. 按「套用」，系統會把辨識結果轉換成文字物件寫入圖面；若只想先儲存這次的指認結果、暫不轉換圖面，可直接關閉視窗（會詢問是否保留指認）。

5. 完成後會顯示一份明細：成功辨識與尚未指認的字元數量、建立了幾段文字，以及含有未指認字元的段落數。

執行後圖面會發生什麼

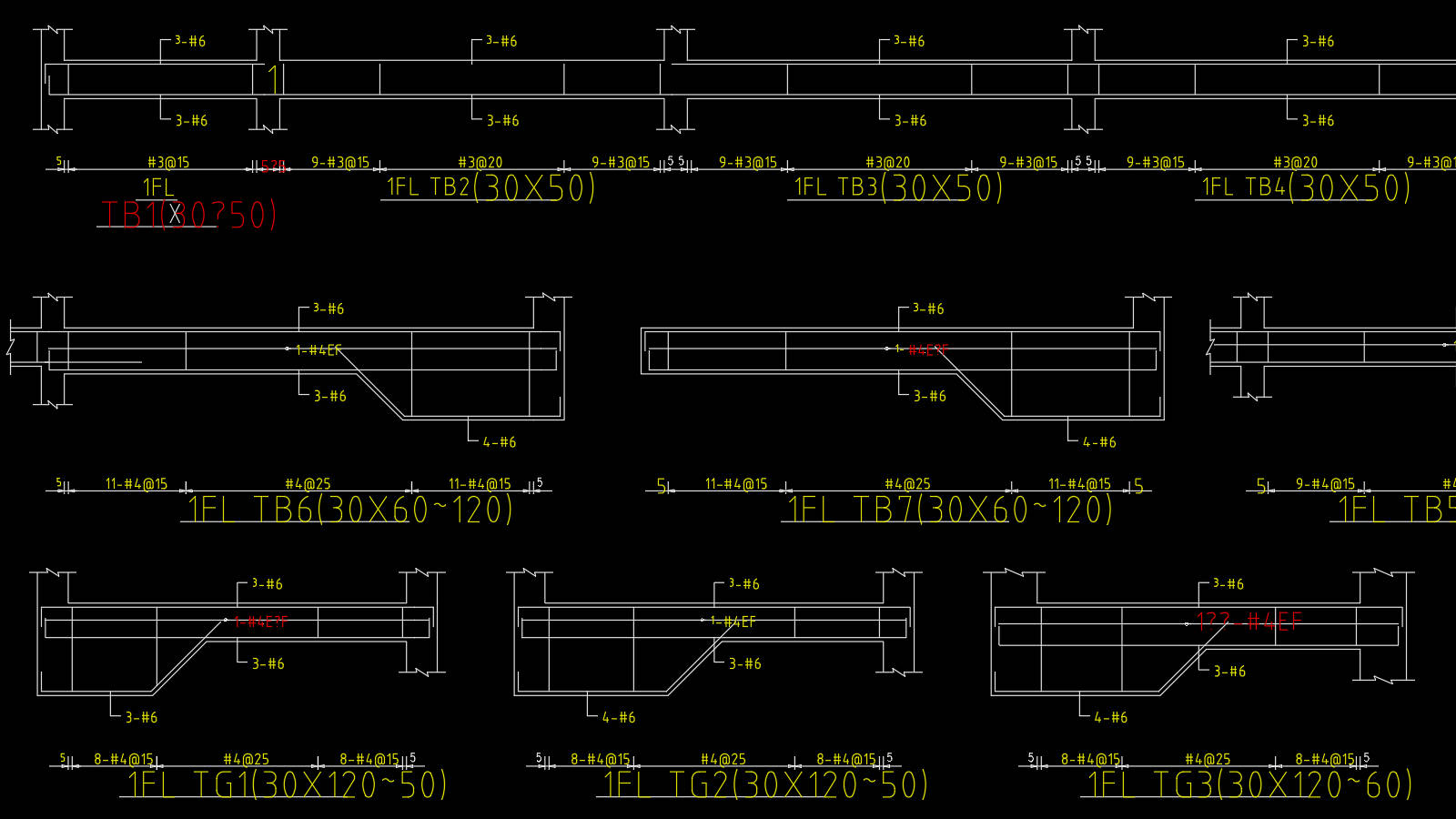

完全辨識成功的文字會以黃色寫入圖面；含有未指認字元的文字，不論圖層設定為何，整段強制顯示為紅色，並在缺字的位置用「?」佔位。

之所以要這麼明顯地標示，是因為鋼筋標註只要漏看一個字元（例如「16-#3@15」漏看了一個「-」），就會變成另一個合法但錯誤的標註，畫面上完全看不出差異。

原始的線段筆畫則分開處理：完整辨識的字元，其線段會移到「已辨識」圖層並自動關閉顯示；未指認的字元，其線段仍留在原圖層——這是你判斷「這個 ? 該填什麼」的唯一依據，關掉已辨識圖層後，畫面上剩下的線段就是還沒處理到的部分。

注意事項

• 指認結果會存進你的個人字型庫，跨案子持續累積，不需要每個新案子都重新指認一次。個人庫存放於本機使用者資料目錄（%LocalAppData%\Grebarz\shx-fingerprints.json），可自行備份或搬到別台電腦延續累積成果。
• 若某個形狀在聚類時被拆散或誤併（常見於冒號的兩個點、中文字部件被拆開），可改用 Gz2093 直接框選整團筆畫手動指定。
• 辨識完成的文字與已辨識圖層固定使用「PDF_」開頭的圖層名稱，不會沿用你在 Gz209 匯入時自訂的圖層前綴。
• 決定最終文字內容的不是傳統的影像文字辨識（OCR），而是精確的線段形狀比對，因此準確率高，但也代表無法處理掃描件（拍照或掃描機掃出來的 PDF）。指認視窗裡出現的 OCR 建議字元，只是用來預填輸入框、降低逐格輸入負擔的輔助功能，不是最終辨識結果，也不會改變這裡說的核心機制。
