指令 Gz635 - 版筋錨定延伸切換
一句話說明：點選版筋端部，將收頭方式在「錨定（90° 彎鉤）」與「延伸（直線伸展）」之間切換。
這個指令能做什麼

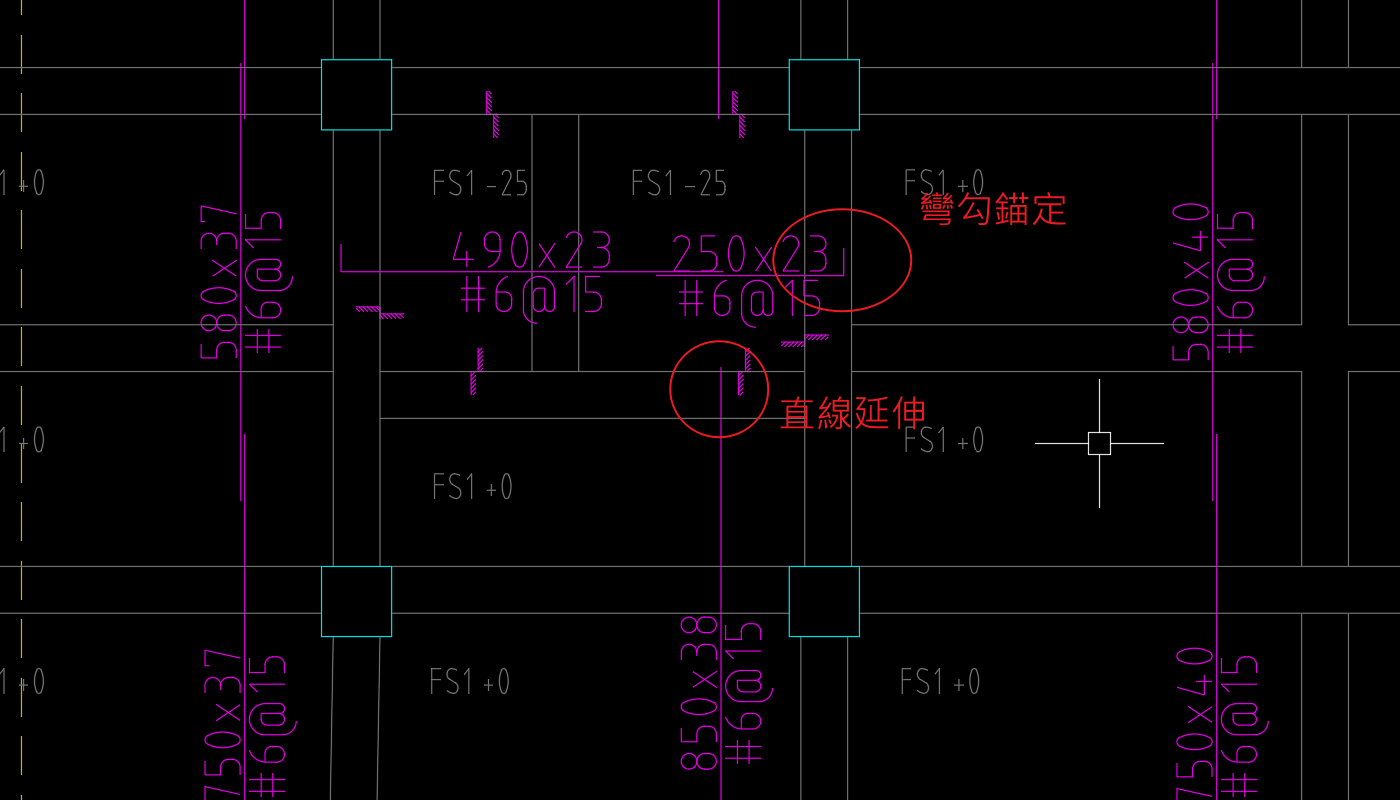

版筋碰到梁、柱或挑版線等邊界時，端部有兩種收頭方式：
| 收頭方式 | 做法 |
|---|---|
| 錨定 | 將鋼筋端部折 90° 彎鉤鉤入梁或柱內，強化錨定效果 |
| 延伸 | 鋼筋端部以直線伸展至指定長度（Ld、Ldt 或固定長度），不折鉤 |
執行 Gz635 後，你可以反覆點選不同版筋的端部，逐一切換其收頭方式，直到按 Enter 確認結束。切換後圖面上的筋線呈現會立即更新，讓你一眼確認是否符合設計意圖。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 上層筋需要彎鉤錨定 | 版邊界受拉應力時，上層筋應折鉤以增強握裹力 |
| 下層筋改為直線延伸 | 受壓區的下層筋可直線截斷，不需彎鉤 |
| 挑版（懸臂版）端部調整 | 挑版的端部收頭設計往往與一般版不同，需個別切換 |
| 特殊規範要求 | 結構師指定特定位置必須彎鉤或不折鉤時 |
操作步驟
- 輸入指令 Gz635 並按 Enter 啟動。
- 點選版筋端部（靠近邊界的那一端），該端部的收頭方式會立即切換。
- 繼續點選其他筋線端部進行切換（可重複）。
- 確認完畢後按 Enter 結束指令。
點選時請確認點在筋線的端部附近，點到筋線中段不會觸發切換。
注意事項
切換結果取決於事先設定
延伸模式所採用的伸展長度（Ld / Ldt / 固定值）由版參數中的設定決定。如果切換後長度不符預期，請先確認版參數設定是否正確。
延伸長度的取值
- 切換「錨定 → 延伸」後，筋線端部會延伸至版參數中設定的 Ld（或指定延伸長度）
- 伸展長度（Ld / Ldt）查表所依據的混凝土強度，不取版自己所在樓層的設定，而是查下一層（因為版與正下方柱牆是同一批澆置的混凝土）。詳見 Gz603 的常見問答
- 基礎版的上下層筋受力方向與一般版相反，Grebarz 會依版型自動套用對應設定，切換前請確認當前版型是否正確
退縮距離與邊界選邊
切換後版筋端部的退縮距離依邊界類型而異，請確認版參數中的退縮設定符合設計需求：
| 邊界類型 | 退縮距離 |
|---|---|
| 挑版樣線（挑版邊界） | 固定 5cm |
| 基礎樣線（基礎邊界） | 固定 7.5cm |
| 梁或柱樣線 | 取版配筋參數設定的退縮距離 |
版筋端部搜尋邊界時，若搜尋範圍內同時存在多條邊界線，系統依邊界類型分流處理：
| 邊界類型 | 取哪一條 |
|---|---|
| 自由邊（挑版樣線、版基礎樣線） | 「最靠近點選位置」的那條樣線 |
| 梁樣線或柱樣線 | 維持穿梁邏輯，依距離對向端排序後取外側面 |
選邊結果直接影響退縮距離計算，因此點選位置盡量靠近目標邊界線。
端部已有其他收頭形式時
- 180° 彎鉤：180° 彎鉤在身段外實際多出 2 個頂點。切換為延伸時，系統會依該端實際的彎鉤頂點數移除，不會殘留線段
- 45° 牛腿：版筋端部若已透過 Gz936S（或筋串工具箱面板的「45°牛腿與還原」按鈕）設置為 45° 牛腿，Gz635 能辨識該端已有收頭形式，點選後會移除牛腿並改為延伸
- 牛腿的長度文字：若牛腿帶有斜長（或另加腳掌長）而使長度文字呈複合格式（例如
(600+35)），切換後這段長度文字也會一併還原為單一數值，不會殘留舊的複合格式文字
找不到邊界線或查無資料時
- 找不到對應邊界線（例如端部附近沒有位於合法圖層的樣線）：版筋端部收頭方式維持原位不變，並於命令列輸出提示
- dowel 伸展長度查無資料：改為容錯處理（伸展量為 0）並輸出診斷訊息，指令不會中止
升級後結果變了？對照表
| 你看到的現象 | 原因 | 需要處理嗎 |
|---|---|---|
| 「錨定 → 延伸」後端部長度與舊版不同 | 先前版本切換時，筋線端部的伸展長度不會更新，維持原本的彎鉤折點長度而非延伸後的長度；現已修正 | 使用舊版 Grebarz 者，建議升級後重新執行切換以取得正確結果 |
| 180° 彎鉤端切換為延伸後，不再殘留一小段畸形線 | 先前版本固定只移除 1 個彎鉤頂點，180° 彎鉤端會少移 1 個，殘留畸形線段，需要手動進入編輯刪除多餘節點；現已修正 | 修正僅影響「切換」這個動作本身，圖面上先前因此留下的殘留線段仍需手動清除 |
| 已設 45° 牛腿的端部，切換後不再疊出 90° 彎鉤 | 先前版本會誤判該端仍處於延伸（直線）狀態，直接在既有牛腿的頂點後方再疊加一個 90° 彎鉤，導致端部幾何錯亂，而不是如預期般切換；現已修正 | — |
| 延伸長度數字與舊版不同 | 查表所依據的混凝土強度改查下一層；只有相鄰樓層混凝土強度設定不同時才會影響算出的長度數字 | 詳見 Gz603 的常見問答 |
180° 彎鉤與 45° 牛腿是兩個不同的問題
上表第二、三列是兩個不同的既有問題，分別於不同版本修正。
