指令 Gz670 - 版馬模擬

一句話說明：在版面上模擬配置版馬的位置與數量，若配筋資料已載入還會輸出可直接備料的料型合計。

這個指令能做什麼

樓板上下兩層鋼筋之間需要物理支撐，這個支撐架就是版馬。版馬提供點支撐，確保上層筋與下層筋之間保持正確的保護層厚度。

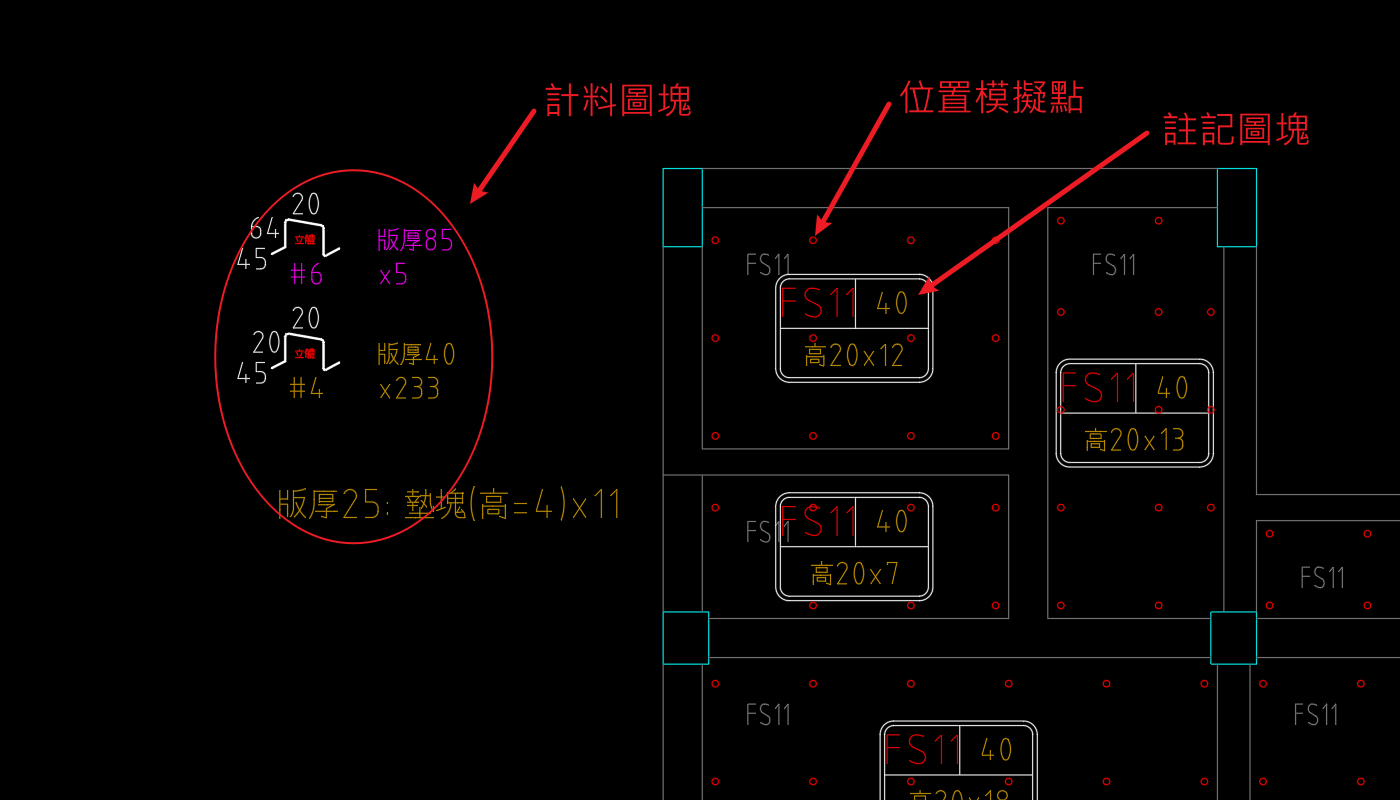

Gz670 讓你在封閉版區域內點選一個點，系統依版參數（版厚、保護層、上下層主筋直徑）算出馬高，並在區域內按間距鋪出模擬點，以紅色圓圈標示每一支版馬的位置。你可以反覆點選不同版區域，一次完成整層的版馬配置模擬。

若版參數與配筋資料都已載入，點選完成後系統還會進一步把整批版馬依規格、馬高、版厚分類彙總，在你指定的位置輸出統計圖塊，每項標明合計支數與版厚——可以直接作為備料依據，不必自己另外點數。這份統計圖塊也能被 Gz516（統計版馬數量）重新框選再次加總。

版馬只提供點支撐，搭配墊筋（工作筋）才能將點支撐延伸為面支撐，確保上層筋不下塌。版馬的間距與工作筋間距為配套關係，請一併確認。

適合什麼時候使用

操作步驟

1. 輸入指令 Gz670 並按 Enter 啟動。

2. 若版參數與配筋資料均已載入，系統合併詢問「是否要重新載入版參數與配筋資料?」；若尚未載入，系統自動嘗試載入。

3. 選擇樓層與版類型：

   • 版參數與配筋資料已載入時，先點選該樓層的樓層別文字，再選擇版類型（基礎版 / 一般版）。
   • 若載入失敗，只需選擇版類型，接著手動輸入邊緣起步距離與工作筋配置間距。

4. 在封閉版區域內點選任一點：

   • 版參數與配筋資料已載入：系統會在該版範圍中央插入一筆版馬數量註記，記錄版號、版厚，以及本次點選區域內的版馬高度與支數，並以紅色圓圈標示這個區域內每一支版馬的模擬位置。

   • 版參數或配筋資料尚未載入：系統改以紅色圓圈搭配「@間距=數量」文字標示模擬結果。

   • 這個區域內找不到版編號文字時（不論是版參數與配筋資料尚未載入、還是已載入但剛好點到沒有標號的區域）：若這是本次執行第一次遇到這種情況，系統會先跳出詢問版馬的排列方向：

     找不到版編號，版馬陣列方向:
       [1] 沿用 X / Y 軸        （預設）
       [2] 指定兩點方向


     選 1（或直接按 Enter、按 Esc 取消、或後續指定的兩點重合）會沿用世界座標的 X / Y 軸鋪點；選 2 則接著要你指定兩個點，系統會以這兩點的方向做為版馬陣列的排列方向。這個問題只會問一次——同一次執行中之後再遇到找不到版編號的區域，會直接沿用這次的答案，不會每個區域都重新詢問。

   可重複點選不同封閉區域，逐一累加整層的版馬配置。

5. 點選完成後按 Enter 結束。

6. （僅版參數與配筋資料已載入時才會出現這一步） 系統會要求你再指定一個插入點：在該處依「版厚由大到小 → 馬高由大到小 → 規格」的順序，垂直列出本次所有版馬料型的統計圖塊，每項標明規格、馬高（雙腳馬另加腳長）與合計支數，可直接作為出料依據。

注意事項

• 版馬模擬結果僅為配置示意，實際施工需依照材料廠商規格確認。
• 執行前請確認版參數已正確設定，否則模擬結果可能不準確。
