指令 Gz70471 - 標示繫筋身長覆蓋
一句話說明：執行此指令後，先輸入身長（cm），再圈選繫筋線，系統批量插入覆蓋數值，讓 Gz702S 建檔時直接使用你指定的長度，而非依圖形幾何量取。
這個指令能做什麼
系統建檔時通常以繫筋 Polyline 的幾何長度（第 2、3 頂點之間的身段距離）計算繫筋身長，再換算出完整料長。若繫筋的實際設計長度與幾何顯示不符，或繫筋位置因圖面調整而偏移，你可以使用 Gz70471 在繫筋身段旁插入覆蓋文字，明確指定身長數值。後續 Gz702S 遇到此覆蓋文字時，將直接採用覆蓋值，跳過幾何量取。
本指令支援批量操作：先輸入一個身長值（系統記憶上次輸入作為預設），再圈選多條繫筋線，所有選取的繫筋一次套用相同身長。若繫筋旁已有覆蓋標注，系統自動更新為新值，不會重複插入。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 繫筋幾何長度與設計長度不符 | Polyline 因縮放或調整導致幾何偏差，需人工指定正確長度 |
| 繫筋需要特殊身長 | 不規則斷面的繫筋身長超出標準幾何推算範圍 |
操作步驟
- 在命令列輸入
Gz70471後按 Enter - 彈出身長輸入對話框，輸入繫筋身長（cm）；若上次有輸入值，自動帶入作為預設
- 確認後，畫面提示「圈選繫筋線」
- 框選目標繫筋線（可一次圈選多條，需為至少 4 個頂點的 Polyline）

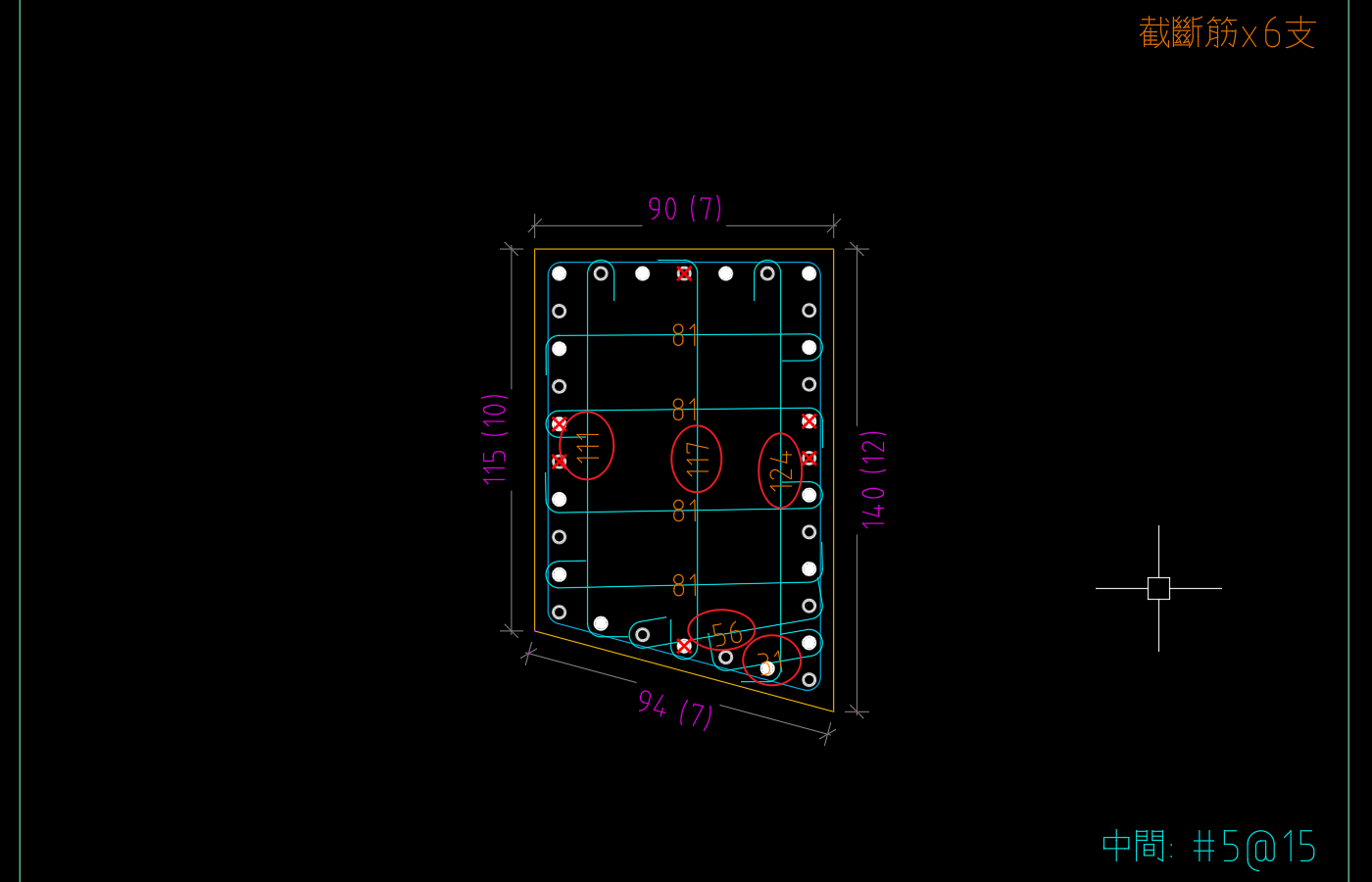

- 系統將同一身長覆蓋套用至所有選取的繫筋，在各繫筋身段中央插入覆蓋文字，角度與繫筋方向一致
- 若已有覆蓋標注，系統自動更新為新值；可繼續圈選下一批；按 Enter 退出
- 完成所有覆蓋後，執行 Gz702S 重新建檔
注意事項
建議
覆蓋文字以繫筋身段（第 2 到第 3 頂點的中點）為基準插入，角度隨繫筋方向自動旋轉。若繫筋為垂直方向，文字也會垂直顯示。
- 只有位於繫筋圖層（一般、角隅或鋼柱）上的 Polyline 才能被選取
- 若繫筋不足 4 個頂點，系統會跳過並提示選取下一條
- 插入覆蓋後需重新執行 Gz702S 才能讓施工圖反映修改
- 若要清除覆蓋標注，使用 Gz70471Q 框選清除
相關指令
| 指令 | 關係 |
|---|---|
| Gz702S | 建置柱豆規劃圖資料庫，建檔時優先採用本指令設定的身長覆蓋值 |
| Gz70421 | 設定箍型覆蓋，同屬箍繫覆蓋指令群組 |
| Gz70470 | 切換繫筋圖層，同屬箍繫覆蓋指令群組 |
| Gz70471Q | 清除覆蓋標注（箍型與繫筋身長均可清除） |
| Gz7047 | 新增繫筋 Polyline |
| 繫筋種類 | 相關知識庫：各類繫筋說明 |
| 繫筋在配筋表中的畫法 | 相關知識庫：繫筋的幾何結構（頂點說明） |
