繫筋在配筋表中的畫法

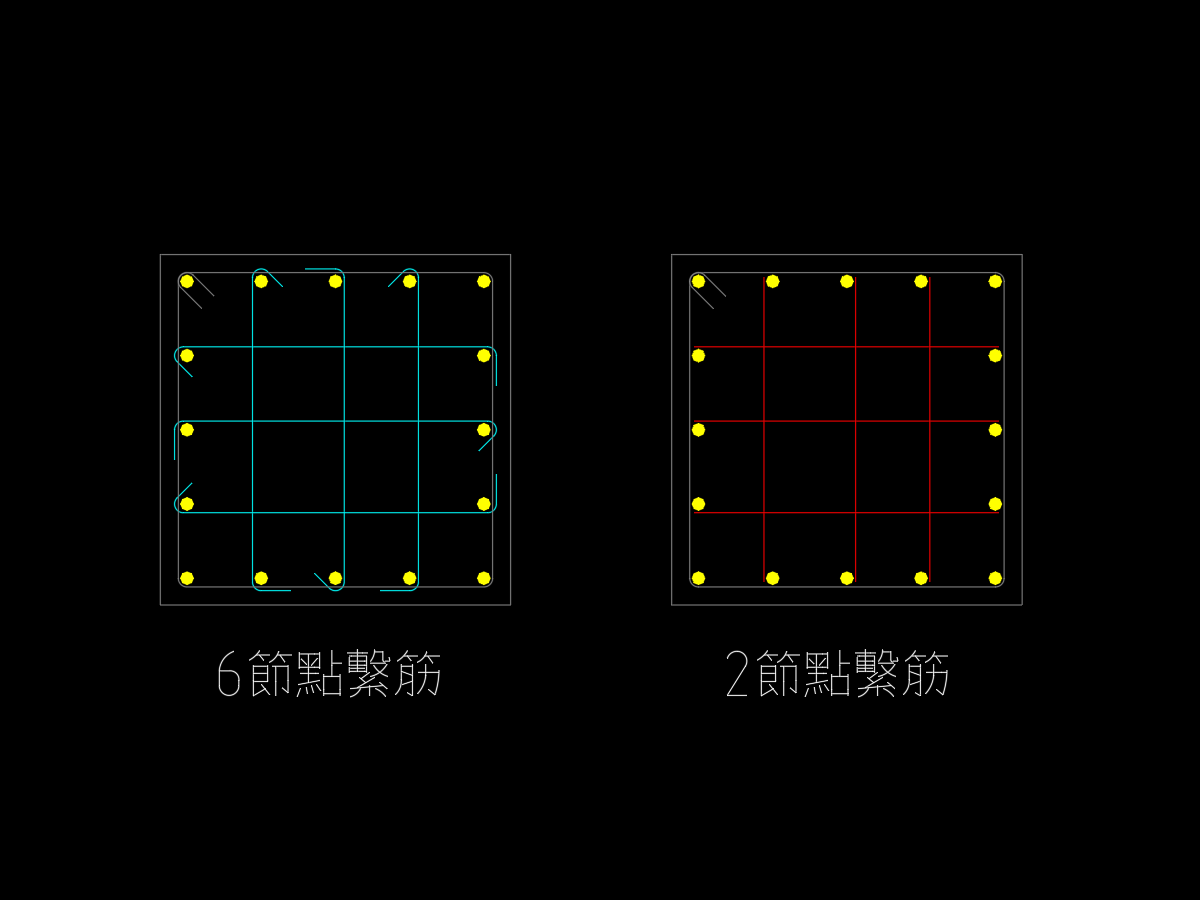

配筋表斷面圖中，繫筋常見兩種畫法（上圖左邊是 6 節點、右邊是 2 節點）：
- 簡單線段（2 節點）：一條直線，連接兩側主筋，無彎鉤
- 帶彎鉤的完整畫法（6 節點）：線段兩端各有彎鉤造型，以 6 個節點的多段線表示（前後各 2 個節點構成彎鉤，中間 2 個節點為主體方向）
識別程式同時支援兩種畫法：2 節點多段線或直線（長度 ≥ 10）視為簡單繫筋；6 節點多段線則以第 3、4 個節點的方向判斷繫筋方向（X / Y / 斜向）。
繫筋識別不出來？先檢查這三件事
識別程式只認恰好 2 節點或恰好 6 節點的未封閉多段線。 排查順序建議如下：
| # | 檢查什麼 | 不符合會怎樣 |
|---|---|---|
| 1 | 節點數是不是恰好 2 或 6 | 其他節點數（3、4、5…）不會被當成繫筋，而是被歸類為柱箍筋 |
| 2 | 是不是有跨到至少 2 支主筋 | 只覆蓋到 0～1 支主筋的線會被靜默略過，不會出現在繫筋資料裡 |
| 3 | 有沒有畫超出斷面範圍 | 端點必須落在斷面邊界內（容許外擴一點），超出的不列入候選 |
🔑 第 2 點最容易中招：線畫得夠長、節點數也對， 但如果它兩端沒有真的落在主筋上（例如畫短了、或主筋位置有偏移）， 系統就認定它沒有連結任何主筋而跳過。 畫面上看起來明明有線，識別結果卻是零支，多半是這個原因。
若斷面裡明明有符合幾何條件的線、卻一支都配對不到主筋，
Gz701 會在圖上標示「繫筋未識別!」提醒你。
「節點」也有人叫「頂點」
本文與軟體介面用「節點」，CAD 的多段線術語則常寫作「頂點（vertex）」—— 兩者指的是同一件事，就是多段線上的轉折點。
