指令 Gz852 - 梁施工圖梁馬甘蔗筋轉為工作箍筋

一句話說明：圈選梁施工圖外框後，系統逐跨把大馬、甘蔗筋（支撐墊）的數量併入箍筋數量並移除來源圖塊；無法判定的跨只會標出警示，不會被更動。

這個指令能做什麼

執行 Gz852 後，你選取梁施工圖外框，系統會逐跨掃描框內的大馬、甘蔗筋（支撐墊）圖塊，把可換算的數量以「+n」接在同跨箍筋既有的數量文字之後——原本的數字保留，不會被覆蓋或重算。數量成功寫入箍筋後，來源的大馬、甘蔗筋圖塊才會被刪除；若該跨移除的圖塊中包含大馬本體，同跨的馬斜撐、防爆筋也會一併清除。

「開口箍」型式的支撐墊本身就已經是工作箍，不在本指令的處理範圍內，不會被更動或移除。

適合什麼時候使用

操作步驟

1. 輸入 Gz852 執行指令

2. 選取梁施工圖外框（可一次選取多個，按 Enter 結束選取）

3. 系統逐一處理每個外框內的每一跨：能成功換算的跨，會把換算出的支數以「+n」接在該跨箍筋數量文字後面，並刪除來源的大馬、甘蔗筋圖塊；大馬本體被刪除時，同跨的馬斜撐、防爆筋也會一併清除

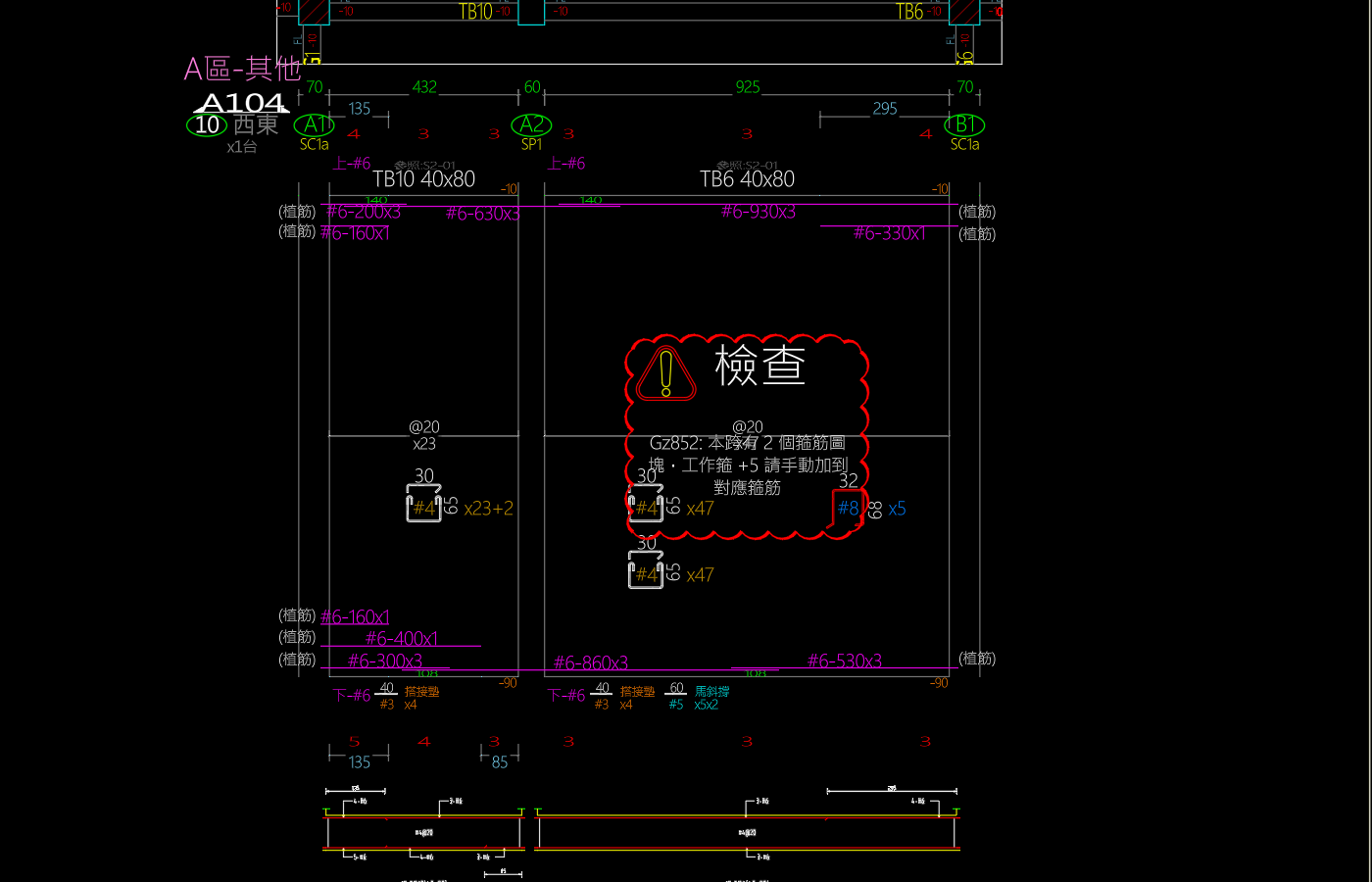

4. 無法處理的跨不會被更動，系統會在該跨位置插入紅色雲型線警示標記，並以文字說明原因；除了大馬／支撐墊數量無法解析的情況，說明文字都會附上本跨算出的工作箍支數（如「工作箍 +5」），方便你手動補到對應箍筋



5. 完成後跳出訊息框，列出本次轉換的跨數，以及分別移除的大馬、支撐墊、馬斜撐、防爆筋數量

注意事項

• 只有「甘蔗筋」直料型式的支撐墊會被換算；「開口箍」型式的支撐墊本身就是工作箍，不會被本指令處理，也不會被移除
• 換算出的支數是「附加」而非「取代」：箍筋原本的數量文字會保留，換算出的支數以「+n」接在後面；同一跨若有多個來源（例如同時有大馬與甘蔗筋圖塊），會逐筆附加（例如 +3+5）
• 以下情況只會標出警示、不會修改任何數量、也不會刪除任何圖塊：
  • 該跨找不到箍筋圖塊，或找到一個以上的箍筋圖塊
  • 該跨箍筋屬於「雙箍單蓋」型式（數量欄位代表組數而非支數，直接加總會算錯）
  • 大馬、甘蔗筋或箍筋本身的數量文字無法辨識（如 x??），或箍筋沒有數量文字
• 若某個外框內偵測不到梁跨資料（例如缺少梁編號或框架線），整個外框都不會被處理，並會顯示對應的錯誤提示
• 若選取範圍內完全沒有找到大馬或甘蔗筋圖塊，系統會顯示提示並直接結束，不會有任何異動
• 未轉換的位置，系統會在圖面上插入紅色雲型線警示圖塊並附上文字說明原因，完成後可逐一巡視處理
