指令 Gz806S - 梁箍馬編輯工具箱

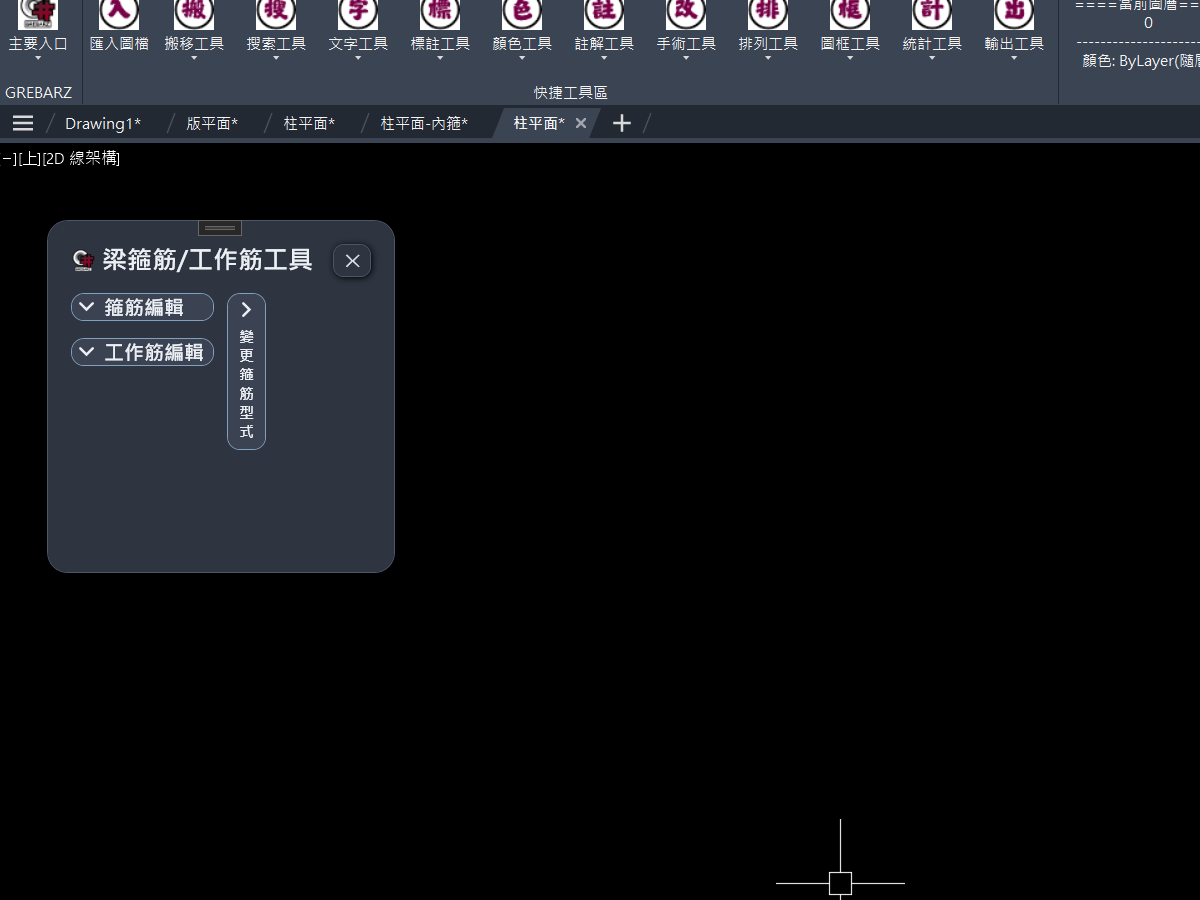

一句話說明：執行此指令後，會開啟梁箍馬編輯工具箱浮動視窗，集中所有箍筋與梁馬（大馬）的編輯工具，讓你在施工圖修改階段快速切換各種箍筋操作，不需記憶多個子指令代碼。

這個指令能做什麼

Gz806S 是梁箍筋與梁馬（大馬）編輯工具的集合入口。開啟後會浮現一個工具箱視窗，讓你在梁施工圖繪製完成後，對圖面上的箍筋圖塊進行型式變更、數量更新、分段調整，以及對地梁大馬進行型式切換或斜撐數量更新。

視窗分為兩大類別：箍筋與大馬（支撐），可自由切換，各自提供對應的型式選單與預覽圖。

適合什麼時候使用

操作步驟

1. 輸入指令 Gz806S 並按 Enter，或點選工具箱中的「箍筋編輯」按鈕
2. 工具箱浮動視窗開啟後，選擇作業類型：
   • 上方 RadioButton 選擇「箍筋」或「大馬（支撐）」
   • 再選擇操作模式「變更」或「新增」
3. 依需要點擊對應的功能按鈕（詳見下方功能列表）
4. 執行功能後，視窗會自動淡出讓你在圖面操作，操作完成後自動回復顯示
5. 按 Esc 或視窗右上角關閉按鈕可關閉工具箱

工具箱內容

箍筋操作

型式選單（變更 / 新增模式）

選擇「箍筋」類型時，型式下拉選單提供以下 22 種形式：

開口箍系列：開口 180+蓋、開口 135+蓋、開口 180、開口 180 倒置、開口 135、開口 90、開口 90+蓋 90

全箍系列：全箍 180、全箍 135、全箍 90

特殊型式：開口 180 長短腳、ㄇ箍、ㄩ箍、ㄇ+ㄩ箍、ㄈ箍、L箍+蓋

子母箍系列：子母:開口 1大1小、子母:開口 1大2小、子母:全箍 1大1小、子母:全箍 1大2小

組合型式：雙拼箍、單蓋 90+135、單蓋 90+180

選擇「大馬（支撐）」類型時，型式選單提供 A 至 E 共 5 種形式，對應不同的腳掌方向組合。

規格設定

• 箍筋規格：#3、#4、#5、#6、#7
• 大馬規格：#5、#6、#7、#8、#10、#11

「變更」模式下，規格可選「不變」，表示保留現有規格只改型式。

尺寸設定（部分型式適用）

「新增」模式下需填入梁斷面尺寸：

• (A) 寬、(A) 深：主箍（大箍）的寬度與深度
• (B) 寬、(B) 深：僅子母箍、L箍+蓋等需要第二組尺寸的型式才啟用

注意事項

• 執行「變更」模式前，請先框選要修改的圖塊範圍；執行「新增」模式時，會要求點擊插入位置
• 「依配筋資料還原箍筋」（Gz84Q）適合在手動修改後資料不一致時，快速恢復原始狀態
• 子母箍需在主箍與副箍各設定型式，(B) 寬欄位才會啟用
• 梁馬相關功能（Gz848、Gz849）在批量更新後，請目視確認圖面數量是否正確
• 箍筋固定筋（甘蔗筋）若已轉為工作箍筋（Gz852），其位置與間距依梁配筋參數自動決定
