指令 Gz910 - 插入牆配筋圖例

一句話說明：在圖面上插入所有牆配筋圖例，作為施工圖的配筋說明。

這個指令能做什麼

牆施工圖需要配筋圖例來說明各種牆配筋組合的斷面配置。Gz910 讓你在指定位置一次插入所有牆配筋圖例；圖例除了標出樓層、牆別、牆厚與各層的規格間距，若該配筋含牆繫（繫筋），還會另外列出繫筋規格、水平間距、垂直間距與身長四項數值。

操作步驟

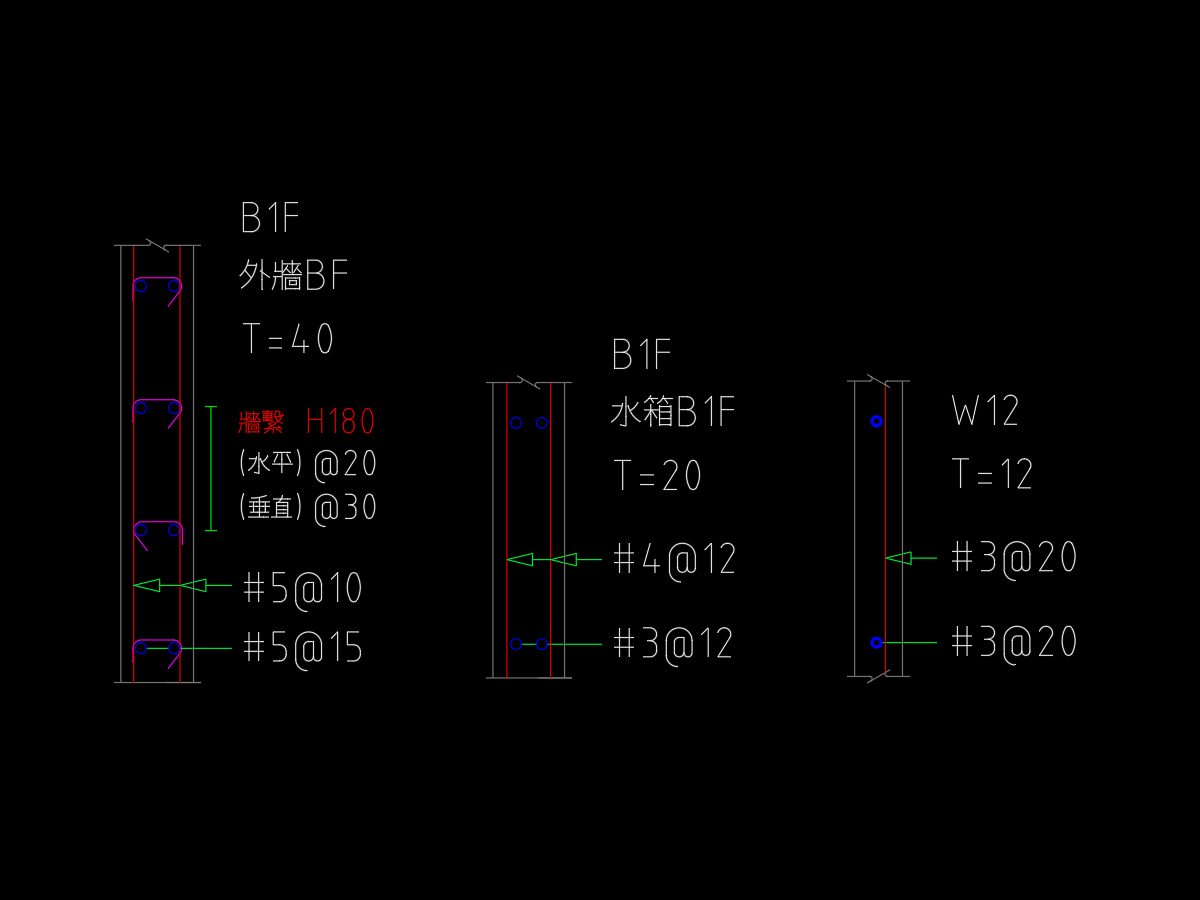

上圖是三種代表性的圖例，可以看出圖例會隨配筋內容變化：

每個圖例標示的內容：

• 樓層／牆別／牆厚，以及各層的規格與間距
• 含牆繫的圖例，另外列出繫筋規格、水平間距「(H)」、垂直間距「(V)」與身長
• 施作高度：圖塊本身沒有獨立的施作高度欄位。若配筋設定填寫了施作高度，會接在規格文字後面一併顯示，格式為「規格(高度=數值)」，例如 #4(高度=120)；沒有填寫時，規格欄位只會顯示規格本身，不會出現空括號

1. 輸入指令 Gz910 並按 Enter
2. 指定插入點（可重複）

內加筋的兩種形態

內加筋有兩種形態，圖例上的規格數字會跟著變。設定位置在 GzW「配筋表」頁籤的進階配置區：「內加筋」欄位下方的「中央加鐵」核選框，預設勾選。

注意事項

• FS（基礎層）行為：Gz910 支援插入 FS 樓層的牆配筋圖例。選到 FS（樓層索引 0）時，圖例插入會同時比對「FS」與「FS+1」兩種樓層設定的牆配筋配置，確保基礎層的圖例完整呈現。
• 多分區專案：各分區的牆配筋配置相互獨立，Gz910 插入時依當前圖面所屬分區讀取對應配置。

繫筋身長的計算

身長公式（四捨五入取整）：

牆厚 − 內保護層 − 外保護層 + 2×繫筋直徑 −（水平筋在外側時再扣 2×水平筋直徑）

牆厚、繫筋規格、水平筋規格任一項讀不到有效直徑時，身長欄位會留空，不會用 0 硬湊出一個看似合理但錯誤的數字。

內外側各取哪個保護層，由 GzW「配筋表」頁籤的「有擋土側」核選框決定，與樓層名稱（FS、B 開頭）無關：

• 舊專案的配筋表沒有這一欄，載入後預設為未勾選
• 若某筆配筋的名稱看起來像擋土／地下外牆卻未勾選，Gz910 會在本次插入時提醒一次，並仍以一般保護層計算

詳見 擋土牆與地下室外牆（RW）的特殊配筋。

升級後結果變了？對照表

常見問題

Q：以前用 Gz910 插入含牆繫的圖例，卻沒有顯示繫筋規格、間距與身長，是哪裡出了問題？

A：這是舊版的已知缺陷，不是操作方式錯誤：寫入時的屬性名稱與圖塊定義不一致，寫入失敗時不會跳出任何錯誤或警示。已於 2026-09-03 修正，現在插入的圖例會正確顯示繫筋規格、「(H)」水平間距、「(V)」垂直間距與身長。修正後仍空白的原因見上方「升級後結果變了？對照表」。

Q：重新插入圖例後，繫筋身長的數字跟以前不一樣了，是哪裡出了問題？

A：這是一次公式修正，不是錯誤。修正後的公式見上方「繫筋身長的計算」一節，修正內容與算例見「升級後結果變了？對照表」。

Q：圖例上看不到獨立的「繫筋施作高度」欄位，是被拿掉了嗎？

A：沒有拿掉，只是併入規格欄位一起顯示，格式為「規格(高度=數值)」，例如 #4(高度=120)；若 GzW 配筋表沒有填寫施作高度，不會出現空括號。詳見上方「操作步驟」中的圖例標示內容。

Q：「中央加鐵」核選框在哪裡設定？取消勾選後圖例會有什麼變化？

A：在 GzW「配筋表」頁籤的進階配置區，「內加筋」欄位下方，預設勾選。勾選與取消勾選的差別見上方「內加筋的兩種形態」。切換設定後記得重新執行 Gz910——已經插入的舊圖例不會自動跟著更新。
