指令 GzW - 牆圖系統

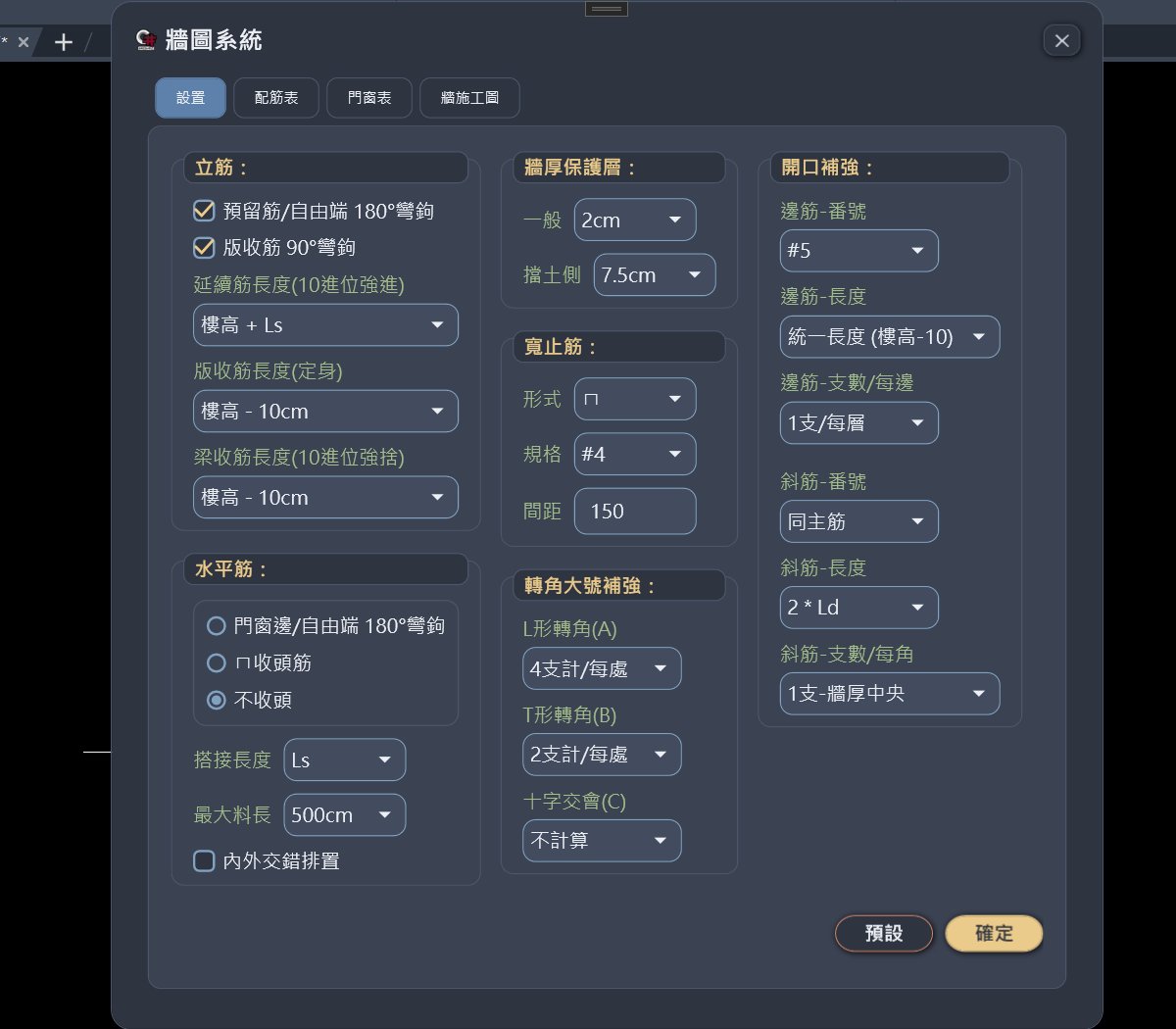

一句話說明：執行此指令後，你會看到牆圖系統主面板，可以在同一個介面中完成設置、配筋表、門窗表三項準備作業，並從「牆施工圖」頁籤進入繪圖工具。
這個指令能做什麼
GzW 是牆系統的統一入口。執行後開啟的主面板分成四個頁籤：設置、配筋表、門窗表、牆施工圖，把牆配筋前的全域參數、配筋規格、開口資料，以及進入繪圖工具的入口集中在同一個視窗裡。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 開始牆配筋作業前 | 先設置好牆參數與配筋規則，確保後續繪圖符合設計圖要求 |
| 需要處理門窗開口資料時 | 從主面板直接進入門窗表設定 |
| 切換牆繪圖工具時 | 從「牆施工圖」頁籤進入牆筋工具箱，牆系統各項指令都在裡面，不需要記憶個別指令名稱 |
操作步驟
- 在 AutoCAD 指令列輸入
GzW後按 Enter，牆圖系統主面板隨即出現 - 依序點選頁籤完成各項設定，面板由左至右共四個頁籤：
| 頁籤 | 內容 |
|---|---|
| 設置 | 全案共用的牆繪圖規則，分成六組：立筋（預留筋／自由端 180° 彎鉤、版收筋 90° 彎鉤、延續筋長度、版收筋長度、梁收筋長度）、水平筋（端部收頭方式、搭接長度、最大料長、內外交錯排置）、牆厚保護層（一般／擋土側）、寬止筋（形式、規格、間距）、轉角大號補強（L 形轉角、T 形轉角、十字交會）、開口補強（邊筋與斜筋的番號、長度、支數） |
| 配筋表 | 以「牆配筋清單」逐項建立各種牆配筋，可切換檢視／編輯／新增三種模式。單筆內容包含名稱、牆厚、適用樓層、單層或雙層配置、立筋與水平筋規格（輸入格式如 #4@15）、內立筋、上下加筋與加距、牆繫規格與高度、有擋土側等（單層雙層皆可勾選，詳見下方說明） |
| 門窗表 | 輸入或匯入門窗開口尺寸，並可對清單中的項目進行批量編輯（詳見下方說明） |
| 牆施工圖 | 進入繪圖階段的入口，提供兩個按鈕：牆筋工具箱 Gz901（開啟 牆筋工具箱，牆立筋、水平筋、牆台詳圖、門窗等指令都在其中）、工作底圖細分 Gz902（選取樓層範圍框，向上複製牆預留筋、牆立筋、牆水平筋三份工作底圖） |
- 前三個頁籤設定完成後，切到「牆施工圖」頁籤，點「牆筋工具箱 Gz901」開啟工具箱，再從工具箱選取要執行的繪圖指令
- 點下按鈕後，主面板會自動淡出隱藏、讓出圖面空間；牆筋工具箱關閉後，主面板會自動淡回
「有擋土側」欄位說明
配筋表每一筆牆配筋都有「有擋土側」核選框，單層、雙層配置都可以勾選，不會因為層數而隱藏。勾選後，這道牆的外側（配筋表的立1／外立筋那一側）會改用「設置」頁籤「牆厚保護層」群組中設定的擋土側保護層（預設 7.5cm）；內側則永遠使用一般保護層（預設 2cm），不受這個核選框影響。
這個設定會套用在以下四個計算與繪圖環節：
| 環節 | 對應指令 |
|---|---|
| 寬止筋計算 | Gz915 |
| 水平筋收頭帽筋（ㄇ型收頭料型） | Gz921（平面標記）與 Gz922（展開圖料型），兩者共用同一套尺寸算法 |
| 牆繫身長計算 | Gz910（插入所有牆配筋圖例） |
| 展開圖的寬止筋 | Gz922 |
舊專案要自行補勾
舊版建立的配筋表沒有這一欄，開啟後「有擋土側」預設是未勾選。如果這道牆實際上有擋土側（例如地下層外牆），需要自行到配筋表為它勾選，計算結果才會套用擋土側保護層；系統不會依牆名或樓層自動判斷。
門窗表批量操作
門窗表頁籤的清單支援多選，可一次對多筆門窗資料執行批量設定：
- 多選方式：按住 Ctrl 逐一點選、按住 Shift 選取連續範圍，或按住左鍵拖曳框選連續項目
- 選取兩筆以上時，右側編輯區自動清空並鎖定（避免誤改單筆資料），並可在清單上按右鍵開啟批量選單
- 批量選單功能：
| 功能 | 說明 |
|---|---|
| 設定配筋 | 從牆配筋清單選取一項，批量套用至所選門窗 |
| 設定樓層 | 選擇目標樓層，批量更新樓層別（自動重建門窗編號前綴，偵測到重名時跳過並提示） |
| 標記為 MO | 將所選門窗設為 MO 尺寸 |
| 取消 MO 標記 | 清除所選門窗的 MO 標記 |
| 刪除 | 批量刪除所選門窗資料 |
- 批量操作完成後，系統以整檔重寫方式更新
DoorWindowData.txt
注意事項
建議先完成參數設定再繪圖
建議在第一次執行繪圖前，確認牆參數與配筋設定已填妥。若事後修改參數，已繪製的圖元不會自動更新，需要重新繪製。
- 面板採非模態（non-modal）方式開啟，關閉 AutoCAD 文件時面板也會一併關閉
- 若需要單獨開啟水平筋繪製工具，可直接執行 Gz921，不需要透過主面板
常見問題
舊專案的地下層／擋土牆，算出來的保護層數字跟以前不一樣，該怎麼辦？
舊版建立的配筋表沒有「有擋土側」這一欄，開啟後一律視為未勾選，所以既有專案打開後不會自動套用擋土側保護層。 需要你自己到「配筋表」頁籤，為每一筆實際上有擋土側的牆配筋勾選「有擋土側」，勾選後才會在寬止筋、水平筋收頭帽筋、牆繫身長、展開圖寬止筋這四處套用擋土側保護層——且只套用在外側，內側仍維持一般保護層。勾選後請重新執行對應的計算或繪圖指令，讓結果反映新設定。
相關指令
| 指令 | 關係 |
|---|---|
| Gz901 | 牆筋工具箱，由「牆施工圖」頁籤開啟，也可獨立執行 |
| Gz902 | 工作底圖細分，由「牆施工圖」頁籤啟動，也可獨立執行 |
| Gz921 | 牆水平筋繪製工具，收錄於牆筋工具箱中，也可獨立執行 |
| Gz922 | 牆台施工圖繪製，收錄於牆筋工具箱中，也可獨立執行 |
| Gz9080 | 繪製牆中線，牆台施工圖的起點 |
| Gz9081 | 牆台號定義，定義各牆台的配筋 |
| 擋土牆 / 地下室外牆（RW）的特殊配筋 | 說明擋土側與一般保護層的差異，即配筋表「有擋土側」核選框所控制的取值 |
| 換算立筋標註工具 | 相關指令 |
| 筋串編輯工具箱 | 相關指令 |
| 功能區設定 | 所屬功能說明 |
| 牆系統總覽 | 所屬功能說明 |
