指令 Gz922 - 牆台施工圖繪製

一句話說明：執行此指令後，你圈選一個或多個牆台序號圖塊，再指定放置位置，系統便自動繪製出對應的牆台配筋施工圖。

這個指令能做什麼

Gz922 開啟牆台施工圖繪製工具。在牆系統施工圖流程中，「牆台」是施工圖的展開配筋單元，每個牆台代表一段牆面的完整配筋詳圖（包含立筋、水平筋、開口補強、寬止筋與配筋圖例）。每個牆台在平面圖上有對應的序號圖塊，用來標示該段牆面的位置與屬性。

你在平面圖上圈選已標示序號的牆台圖塊，指定一個繪圖起點，工具便依照牆台的尺寸與配筋資料，在起點位置輸出完整的立面台料施工圖。

每一道牆的牆高依所選樓層自動查詢，不再由你手動輸入——工具視窗的「樓高」欄位已改為唯讀顯示，只用來讓你核對樓層資料是否正確。若該牆序號已透過 Gz9085 設定過牆頂FL、牆底FL 或矮牆高度H，這道牆的牆高會改以該設定計算，不受樓層樓高影響：牆高 = 樓層樓高 − 牆底FL + 牆頂FL；若設定的是矮牆高度H，牆高則直接等於該數值，不參與這個公式。從未用 Gz9085 設定過的牆序號，牆高就等於樓層資料裡登記的樓高。

牆設定裡還有一個「水平筋端部收頭」選項（門窗邊/自由端 180°彎鉤、ㄇ收頭筋、不收頭）。這個設定會影響水平筋畫到裸的門窗開口邊時的收尾方式：選「180°彎鉤」，端部改畫成 180 度彎鉤，回折腿長採搭接長度 10 進位；選「ㄇ收頭筋」，水平筋本身仍維持直端，但工具會在該處另外插入一支完整的ㄇ收頭筋料型圖塊，把內外兩層水平筋收攏成一體（只有雙層牆才會有這道收頭，單層牆選這個選項不會產生任何帽筋）。這個設定只影響「裸的門窗開口邊」——端點落在開口範圍上、且沒有被連續壁、鋼柱、正交牆或牆段頭尾任一情況接手的端點；牆真正的頭尾兩端不受這個設定影響，維持原本的彎鉤處理方式。

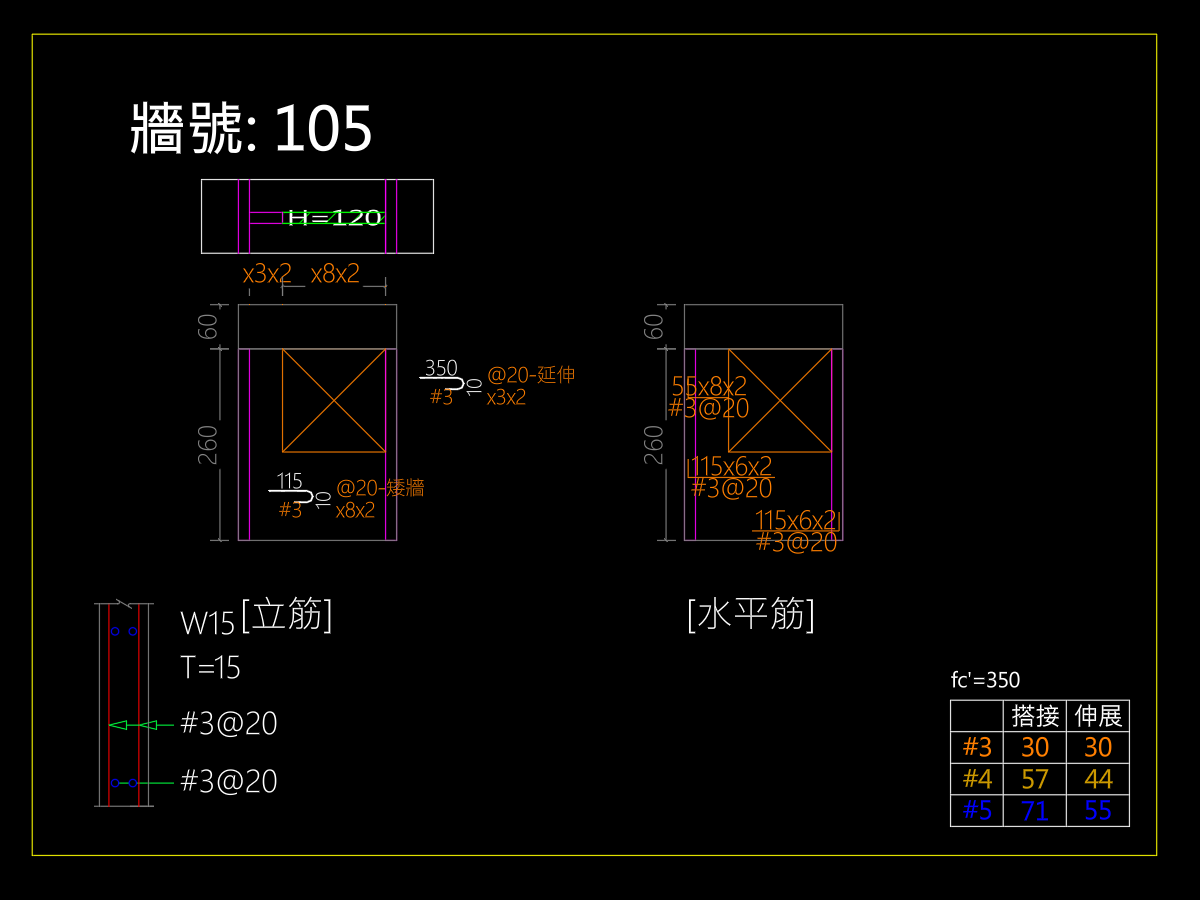

如果同一道牆序號只有一段是矮牆（例如陽台欄杆牆、女兒牆，其餘部分仍做到梁底），你可以先用 Gz9131 在平面圖上框出這一段的矮牆範圍。Gz922 出圖時會讀取這個範圍：矮牆頂到梁底之間畫成空缺，並以對角線標示（畫法沿用門窗開口線的視覺語彙，但這裡不是開口——不會查門窗表，也不會加開口補強筋）。這段範圍內的立筋只算到矮牆頂，長度計算方式與 Gz9085 的「矮牆高度H」模式相同：矮牆高減 5cm，向下取整到 5 的倍數，頂端是否加安全彎鉤由牆通用設定（GzW → 設置頁籤 → 立筋 群組）的「預留筋/自由端 180°彎鉤」選項決定；水平筋也不會畫進這段空缺。牆身其餘部分照原本的樓高／樓層設定計算，兩者互不影響。

矮牆範圍與 Gz9085 的「矮牆高度H」是兩種不同的機制——後者宣告整道牆都是矮牆，Gz9131 只框出牆的一部分——同一道牆只能擇一使用，兩者同時設定會被系統擋下，見下方注意事項。

Gz922 也會自動辨識牆序號的起訖端是否接到正交牆（例如 T 字型交會）。偵測到的話，該處會畫出一個支承範圍框（頂端對齊梁底），並把這段從立筋計算中排除——因為那一段的斷面其實屬於正交牆，不是本道牆的立筋覆蓋範圍。牆身中段的正交牆不受影響，立筋照常配置；只有起訖兩端才會被判定為支承。

適合什麼時候使用

操作步驟

1. 在指令列輸入 Gz922 後按 Enter，牆台施工圖繪製工具視窗出現
2. 在圖面上框選（圈選）要出圖的牆台序號圖塊，完成後確認選取
3. 在圖面上點擊繪圖起點（詳圖將從此位置開始排列）
4. 系統依照各牆台的配筋資料自動繪製立面施工圖

注意事項

• 本工具也可以從牆圖系統主面板（GzW）中的對應按鈕啟動
• 繪圖起點的選擇會影響多個牆台詳圖的排列方向，建議選擇圖面空白處的左上角
• 「樓高」欄位已改為唯讀顯示，由所選樓層的樓層資料自動帶入，不能再手動輸入或覆寫；若該樓層查無樓高，工具會先擋下、提示需要先在樓層資料補上樓高
• 多分區專案：工具視窗新增分區選單（位於樓層選單上方，多分區時才顯示）。選定分區後樓層清單只列出該分區自身的樓層。施工圖中的水平筋搭接、立筋伸展長度、開口補強計算，以及右下角搭接簡表，全鏈路改以**所選分區的混凝土強度（fc'）**查表計算，確保多分區同名樓層不會混用其他分區的強度
• 延續筋（立筋型式為「延伸」，用於跨樓層搭接）的搭接長度查表已修正：先前誤查了「伸展表 Ld/Ldt」，現已改查「搭接表 Ls/Lst」，與牆通用設定「延續筋長度」選項的字面（樓高 + Ls／樓高 + Lst）一致。查表用的混凝土強度（fc'）也一併修正為取上一層樓層的資料——因為延續筋的搭接段落實際上落在上一層的牆身內；已是最上層、或上一層查無強度資料時，才退回當層計算。若你比對修正前後的展開圖，發現延續筋（圖上料型標註帶「-延伸」字樣）的料長數字改變了，這是本次修正所致，不是新的缺陷。「版收」「梁收」「矮牆」三種立筋型式的長度算法不受影響
• 工具視窗新增「短料(110)內不搭接」與「合併支數」兩個核取方塊，都只在勾選「自動搭接」時才有作用。「短料(110)內不搭接」勾選後，長度短於 110cm 的筋串會維持整支、不切分搭接，一次套用到本次選取的所有牆——Gz921 面對同樣情況是逐道牆跳出視窗詢問，Gz922 因為常一次處理十幾道牆，改用這個核取方塊一次決定，不再逐道詢問。「合併支數」與 Gz921 的同名選項效果相同：搭接後，沿牆位置與標註長度都相同的筋串會合併為一支並累加支數（展開圖上的垂直位置代表真實高度，合併會把不同高度的同規格筋併在一起，需留意）
• 換算後牆高不為正值的牆序號（例如透過 Gz9085 設定的高程有誤，算出負值或零），會被自動略過並在提示視窗中列出具體是哪些序號，需要用 Gz9085 重新檢查設定。若圈選範圍內全部都無法繪製（不論是尚未指定牆配名稱、還是牆高換算無效），整批繪製會中止，不產生任何圖面——這與「尚未指定牆配名稱」是同一個中止條件，兩種原因會合併列在同一個提示視窗裡
• 高程資料格式有疑慮但仍可解讀的牆序號（例如同時設定了矮牆高度H 與牆頂FL，此時牆頂FL 會被忽略），仍會依解讀結果繼續繪製，但完成後會在提示視窗中列出來提醒確認
• 矮牆範圍資料不全的牆序號（矮牆高度讀不到、矮牆高不低於梁底高度，或這道牆已用 Gz9085 宣告成整道矮牆卻又疊加了矮牆範圍框）會被整道略過、不繪製，並在全部處理完成後跳出獨立的提示視窗、拉引線點出平面圖上是哪一個矮牆範圍框有問題——這是獨立於「尚未指定牆配名稱」「牆高換算無效」的另一組檢查，不會合併在同一個提示視窗裡，需要用 Gz9131 重新確認後再執行一次
• 門窗表不再是出圖的硬性前提：整份門窗表尚未建置只會在狀態列顯示提醒，指令照常進行，沒有開口的牆完全不受影響。只有牆序號本身有門窗開口、且該開口的資料不足以解讀（門窗表未建置、開口旁找不到門窗編號文字，或編號沒有在門窗表登錄）時，才會把這道牆整道略過、不繪製，其餘牆照常完成；全部處理完後同樣跳出獨立的提示視窗、拉引線點出平面圖上是哪一個開口有問題，需要以 Gz9330 識別門窗表、Gz9331 門窗表資料建檔補齊後再執行一次
• 牆序號起訖端若接到正交牆，該處會自動判定為牆支承並排除立筋，不需要另外處理；判定範圍侷限在牆端附近一小段（與牆厚同量級），牆身中段的正交牆不受影響、立筋照常配置
• 展開圖左下角的標題文字會依有無開口自動顯示「[立筋]」或「[立筋+開口補強]」，不再固定顯示「[立筋+開口補強]」——沒有開口時看到「[立筋]」屬正常現象，不代表少畫了東西
• 「水平筋端部收頭」是牆通用設定的選項，位於 GzW → 設置頁籤 → 水平筋 群組，三選一，設定值全圖共用，詳見 水平筋端部收頭形式
• 矮牆範圍的裁切邊（矮牆頂到梁底之間的邊界）不套用「水平筋端部收頭」設定——這個設定只作用在門窗開口的裸邊，矮牆範圍不查門窗表，性質不同
• 選「180°彎鉤」時，若查無對應的搭接長度（依樓層、分區、fc' 查表），該處會改以示意比例的長度繪製，並在狀態列提示需要人工複核實際料長，不會靜默套用錯誤的數字
• 一道牆若有一端已經是 90 度彎鉤（貼柱或貼正交牆），另一端是裸開口邊的 180 度彎鉤，系統會自動讓兩端彎鉤朝相反側，避免圖面上兩個彎鉤疊在同一側，不需要手動調整

常見問題

Q：為什麼圈選了牆序號，卻有幾道牆沒有畫出施工圖？

A：常見有兩種原因：

• 尚未指定牆配名稱：這道牆尚未透過 Gz9084 指定牆配名稱。系統會在狀態列與跳出的提示視窗中列出具體是哪幾個序號被略過，執行 Gz9084 補上牆配名稱後，重新執行 Gz922 即可正常繪製。若圈選範圍內的牆序號全部都尚未指定，會直接中止繪製，不會產生任何圖面。
• 這道牆有門窗開口，但門窗資料不足以解讀：可能是整份門窗表尚未建置、開口旁找不到門窗編號文字，或編號沒有在門窗表中登錄。這三種情況都只會讓有問題的那道牆被整道略過、不繪製，其餘沒有開口或資料完整的牆照常完成；全部處理完後會另外跳出獨立的提示視窗，列出具體是哪些序號、哪個原因，並拉引線在平面圖上標示是哪一個開口有問題。請以 Gz9330 識別門窗表、Gz9331 門窗表資料建檔補齊資料，或確認開口旁的門窗編號文字與門窗表內容是否一致，再重新執行 Gz922。沒有開口的牆完全不受影響，即使門窗表尚未建置也會照常繪製。

Q：為什麼圈選了牆序號，卻有幾道牆的牆高看起來不對，也沒有畫出來？

A：請檢查是否透過 Gz9085 為這些牆序號設定過牆頂FL／牆底FL／矮牆高度H。若設定後換算出的牆高不是正值，系統會略過該牆並在提示視窗中列出序號與原因，需要重新用 Gz9085 調整設定。若從未設定過，牆高應該等於所選樓層登記的樓高。

Q：為什麼有些門窗開口邊的水平筋沒有依收頭設定變成彎鉤或帽筋？

A：水平筋端部收頭只作用在「裸的門窗開口邊」——端點落在開口範圍上、且沒有被連續壁、鋼柱、正交牆或牆段頭尾任一情況接手的端點。牆本身真正的頭尾兩端、以及貼柱的開口邊（這些端點在裁切時已伸長入柱），都不受這個設定影響，會維持原本的彎鉤處理方式。矮牆範圍的裁切邊也不受這個設定影響，因為那裡不是門窗開口。

Q：選了「ㄇ收頭筋」，為什麼有幾道牆完全沒有畫出帽筋？

A：ㄇ收頭筋是把內外兩層水平筋一體收攏起來的做法，只有雙層牆才會有這道收頭；單層牆選這個選項不會產生帽筋，該處水平筋端部行為與選「不收頭」相同。

Q：Gz9143「收頭帽筋統計」統計不到我用本指令畫出的帽筋，是哪裡漏掉了？

A：沒有漏掉。Gz9143 統計的對象是 Gz921 在平面圖上留下的收頭位置標記；本指令（Gz922）產生的展開施工圖，選「ㄇ收頭筋」時會直接插入完整的料型圖塊，不會留下標記，圖上看到的就是最終結果，不需要另外統計。

Q：一道牆序號同時有樓高段跟矮牆段，可以只用一個牆序號畫嗎？

A：可以。先用 Gz9131 在平面圖上框出矮牆的那一段範圍，Gz922 出圖時會自動把矮牆頂到梁底之間畫成空缺，該段的立筋只算到矮牆頂、水平筋也不會畫進空缺，牆身其餘部分仍照樓高計算。不需要把牆序號拆成兩道分開處理，也不會因為拆成兩道而讓原本連續的水平筋被錯誤截斷。

Q：為什麼圈選了牆序號，卻有幾道牆的矮牆範圍沒有裁出空缺？

A：請檢查該矮牆範圍框內是否還有高度圖塊（可能被誤刪導致讀不到高度），或矮牆高是否不小於梁底高度（這種情況已經等同整面牆都是矮牆，無法產生一個「空缺」）。另外請確認這道牆沒有同時用 Gz9085 的「矮牆高度H」宣告成整道矮牆——矮牆範圍框與整道矮牆宣告互斥，兩者同時存在時系統會整道牆不繪。系統會在繪製完成後跳出提示視窗並拉引線標示是哪一個範圍框有問題，處理完成後重新執行 Gz922 即可。

Q：重繪牆台施工圖（展開圖）後，地下層或擋土牆的寬止筋、收頭帽筋、繫筋身長尺寸跟以前不一樣了，是哪裡出了問題？

A：這是一次規則修正，不是錯誤。修正前，系統是用樓層名稱（是否以 B 開頭或等於 FS）自動判斷一道牆要不要套用比較厚的擋土側保護層，而且曾經誤把這個加厚的保護層套到牆的兩側（含室內側）——實際上擋土只會發生在牆的外側（臨土那一面），室內側仍應該用一般保護層。

現在改為由 GzW「配筋表」頁籤的「有擋土側」核選框明確宣告，而且只套用於外側。既有專案的配筋表因為是舊檔案，這個核選框預設是未勾選的，所以重繪後：

• 若該牆確實有擋土側，需要到「配筋表」頁籤為對應的配筋筆勾選「有擋土側」，重繪後尺寸才會恢復套用擋土保護層（而且只套外側，比修正前更準確）。
• 若該牆其實只是樓層剛好在地下層但不是真的擋土（例如地下室內牆），維持不勾選即可，這正是這次修正要解決的誤套用問題。

請到 GzW「配筋表」頁籤逐筆確認地下層相關的牆配筋是否需要勾選「有擋土側」。這項設定同時影響本指令的展開圖與 Gz915 計算寬止筋的結果，兩者共用同一組保護層取值規則。

Q：重繪牆台施工圖後，延續筋（跨樓層搭接用的立筋）料長跟以前不一樣了，是哪裡出了問題？

A：這是一次規則修正，不是錯誤。延續筋（立筋型式「延伸」）的搭接長度先前誤查了「伸展表 Ld/Ldt」，與牆通用設定「延續筋長度」選項的字面（樓高 + Ls／樓高 + Lst）不一致；現已改查正確的「搭接表 Ls/Lst」。查表用的混凝土強度（fc'）也一併修正為取上一層樓層的資料，因為延續筋的搭接段落實際上落在上一層的牆身內；已是最上層或上一層查無強度資料時，才退回當層計算。重繪後延續筋的料長數字可能與舊圖不同，屬正常現象，不需要另外處理。「版收」「梁收」「矮牆」三種立筋型式不受影響。搭接長度與伸展長度的差異詳見 搭接長度 vs 伸展長度。
