指令 Gz9131 - 定義矮牆範圍

一句話說明：框出牆序號線上一段矮牆的範圍並標註牆高，讓同一道牆可以「一部分做到梁底、一部分是矮牆」。

這個指令能做什麼

過去要讓一道牆變矮牆，只能用 Gz9085 的「矮牆高度H」，但那是整道牆一起變矮——沒辦法只讓其中一段矮（例如陽台欄杆牆、女兒牆局部隔間，其餘照樣做到梁底）。

Gz9131 讓你用兩點框出這一段矮牆的範圍，系統會自動貼齊牆體算出範圍框並標註牆高。框選時系統會先對照牆序號：若框到的牆序號已經宣告過矮牆高度，就直接沿用、不必再輸入一次；否則才會詢問你要輸入的高度，並回寫回牆序號，讓兩邊資料從一開始就一致，不會有一邊寫 120、另一邊寫 100 的情況。

適合什麼時候使用

操作步驟

1. 輸入指令 Gz9131 並按 Enter（也可從牆筋工具箱「牆台詳圖」區點擊「矮牆範圍定義」按鈕）

2. 指定矩形第一點——必須落在有效的結構線上（牆線、柱線或連續壁等），系統依此判斷範圍的方向與牆厚

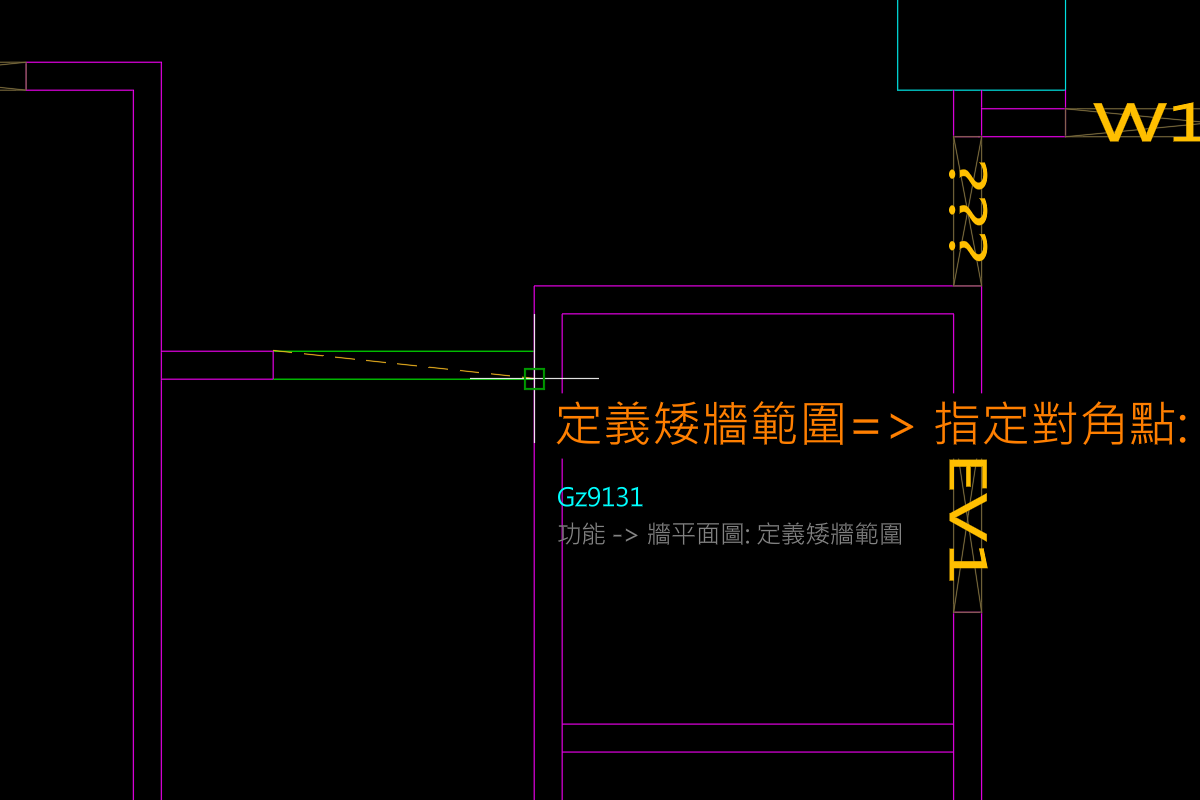

3. 指定對角點，系統自動貼齊牆體算出橫跨牆厚的範圍框



4. 若框到的牆序號已宣告過矮牆高度，系統直接沿用並在狀態列顯示沿用的數值；否則會請你輸入矮牆高（公分，範圍 1～1000，系統會記住你上次輸入的值作為預設），輸入後同步回寫到牆序號

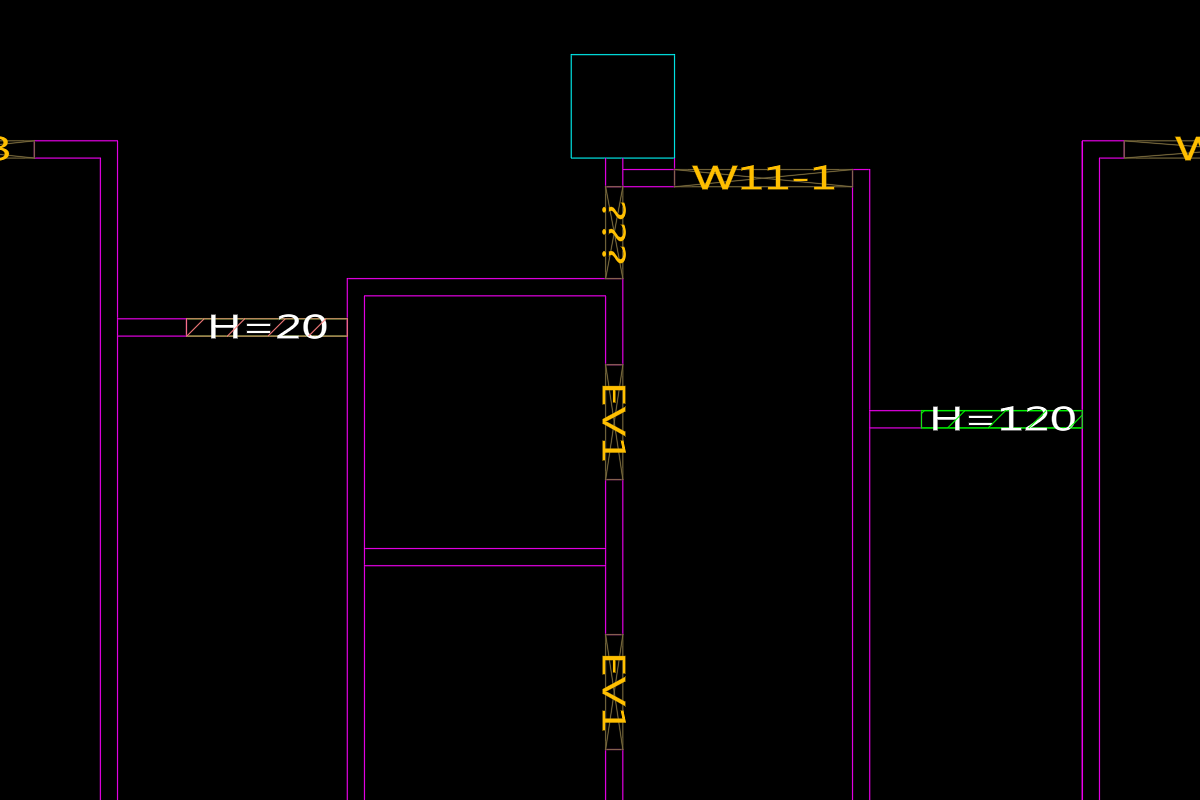

5. 範圍框依高度自動上色並標註牆高數字，可重複框選多段，按 Enter 或 Esc 結束



注意事項

• 執行前系統會先確認標示矮牆高度用的圖塊資源存在；若目前的圖塊庫版本沒有這個圖塊，指令會立即停止並提示你更新圖塊庫版本，不會讓你先框出一個沒有高度標示的空框。
• 第一點沒有落在有效結構線上時，系統會提示需要重新指定在柱線、牆線、連續壁等結構線上，請重新指定第一點。
• 範圍框已經建立、但高度標示圖塊插入失敗時（少見情況），系統仍會保留範圍框與顏色，但會另外跳出警告，提醒你 Gz922 屆時可能讀不到這段矮牆的高度。
• 若框選範圍內的牆序號已經被 Gz9082 或 Gz9085 設為「整道矮牆」，就不要再對同一道牆畫矮牆範圍框——兩種宣告互相矛盾，Gz922 出圖時會判定為資料衝突，整道牆不繪並用引線點名提示，需要你自己決定保留哪一種宣告。
• 執行 Gz922 出圖時，矮牆範圍框標註的牆高到梁底之間會自動空出不畫（立筋只算到矮牆頂，水平筋、開口補強也不會畫進這段）；GzQC 的牆頁籤數量統計也會扣除這段面積。
