指令 Gz672 - 版開口補強

一句話說明：開啟版開口補強視窗，設定開口尺寸與補強規格後，一次插入補強圖例與用料明細。

這個指令能做什麼

版面上的開口（拆模孔、中間樁孔、人孔等）四角是應力集中處，需要額外配置補強鋼筋。Gz672 開啟專屬的版開口補強視窗，你只要輸入開口尺寸、位置樓層與補強規格，系統就會依查表結果自動計算邊筋與斜筋的料長、支數，並在你指定的插入點放上補強圖例與對應的用料明細。

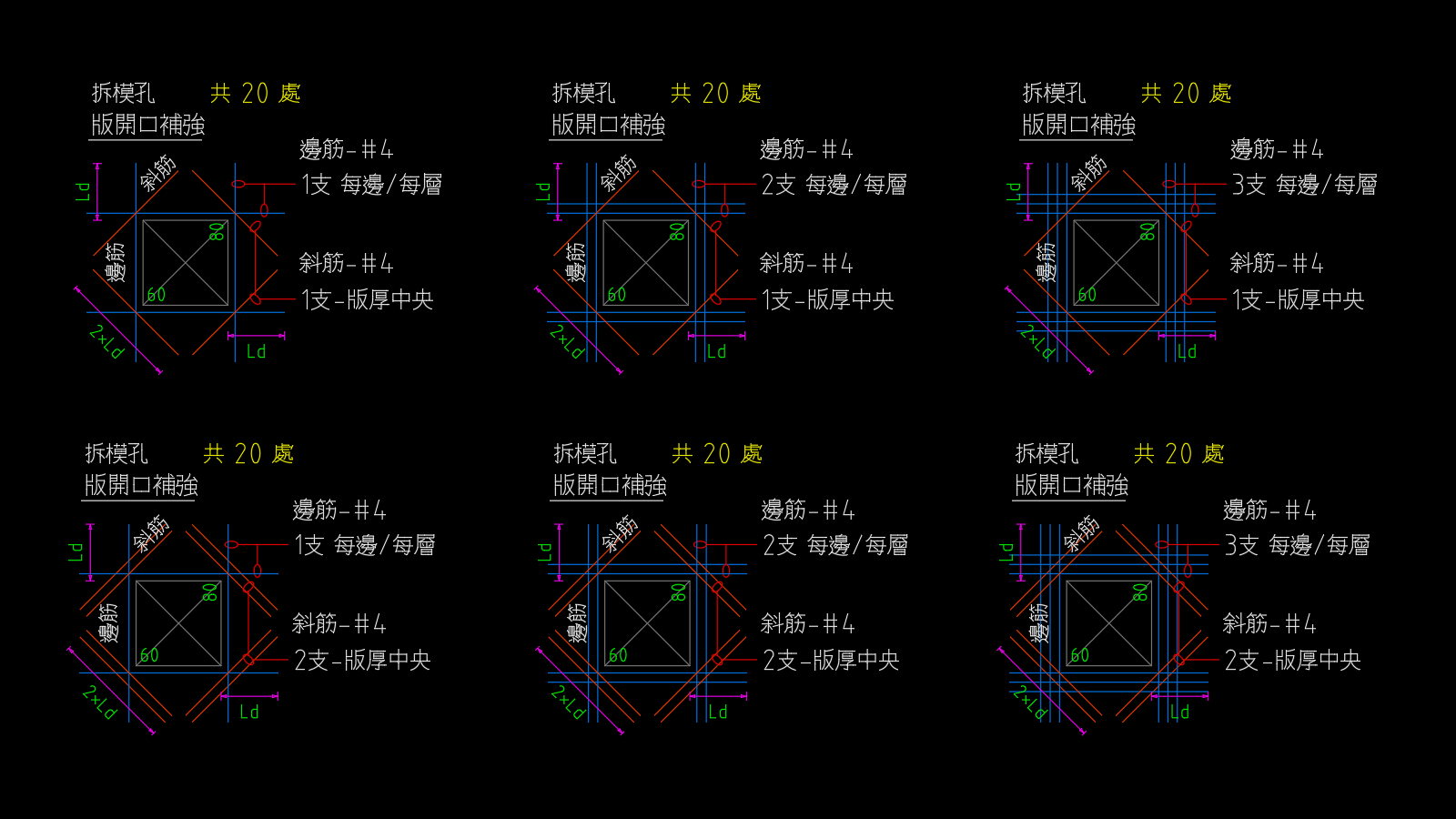

版開口補強的六種圖例：邊筋 1／2／3 支 × 斜筋 1／2 支

六種圖例是兩個維度組合出來的，上圖一次列全：

由左至右邊筋逐漸加密，由上到下斜筋從單支變雙支。每個圖例都標了 Ld／2×Ld 的延伸長度與開口尺寸，插入後即為施工圖上的補強說明。

輸入指令 Gz672 並按 Enter，或從版工具箱「開口補強」區塊點擊「版開口補強」按鈕
系統開啟版開口補強視窗
設定基本項目：樓層（決定查表用的混凝土強度）、開口寬 × 長、開口處數、用途標記

圖面有多個分區時，樓層上方會多出一列「分區」下拉選單，選了分區才會帶出該分區的樓層清單。單一分區的案子看不到這一列——不是少了功能，是系統判斷用不到就收起來。
設定邊筋：番號、延伸長度算法、每邊支數；若寬向與長向的邊筋料長不同，系統會自動分列「短邊／長邊」兩組，相同時合併為一組
設定斜筋：番號、料長算法（伸展長度、頂層伸展長度或自行指定）、每角支數與配置位置（版厚中央，或依配筋層數各放一支）
若此開口需要預留鋼筋供日後接續，勾選啟用「預留筋」，設定番號、間距與版內彎勾長度
點擊「插入補強」，在圖面上指定插入點，系統會放上補強圖例與用料明細

🚨執行前需先完成基礎資料建置

樓層資料、鋼筋參數、鋼筋搭伸參數三項若尚未建置，插入時會先跳出提示並中止，請先完成對應設定。

💡補強圖例圖塊

補強圖例依開口邊數與角數組合，共有數種樣式，需存放於圖塊庫的對應資料夾中並包含指令要求的屬性標籤。若找不到對應圖例圖塊，插入時會出現明確的錯誤提示，方便定位問題。
