指令 GzP022 - 擷取分區圖面

一句話說明：選取已用 GzP02 劃設好的分區範圍，把各分區內的圖面內容各自複製、加框後依序排開到你指定的位置，方便逐分區單獨出圖。

這個指令能做什麼

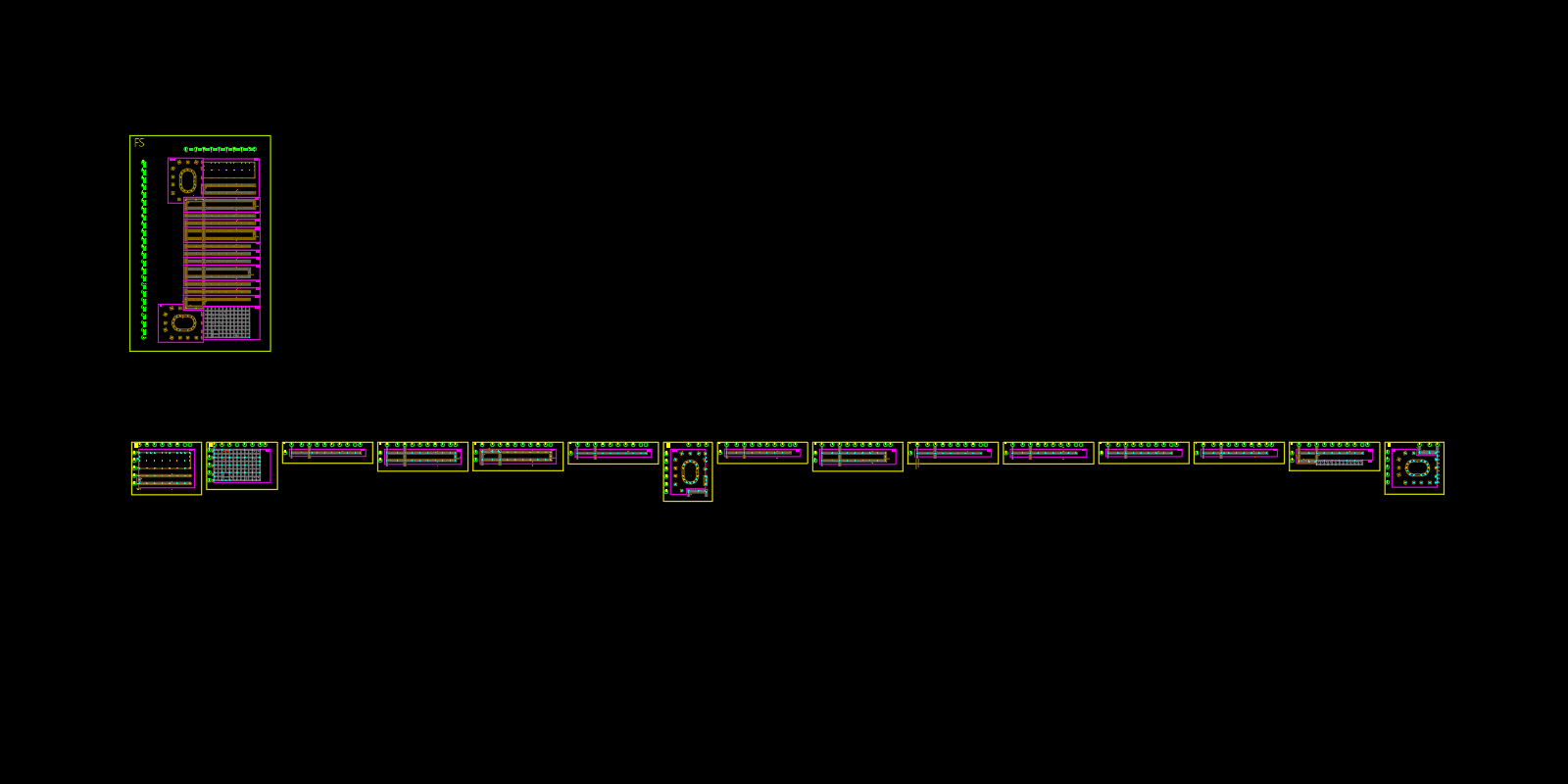

執行後，你選取一個或多個已用 GzP02 劃設好的封閉分區範圍，Grebarz 會把每個分區範圍內的圖面內容各自複製一份，加上外框（能辨識樓層時會在外框內標示樓層名稱），依序排開放到你指定的插入位置——結果是每個分區都有一份獨立、並排放置的圖面拷貝，可以再個別調整、出圖，彼此不會互相干擾。

這個指令不會把分區邊界資料寫入系統或供配筋參數套用，純粹是「把圖面依分區拆開、整理排版」的動作。

適合什麼時候使用

操作步驟

1. 確認已用 GzP02 在平面圖上劃設好一個或多個封閉的分區範圍
2. 執行 GzP022 指令，輸入「擷取外擴範圍」的數值——數值越大，切出的範圍會比分區框本身再往外擴越多，避免邊界剛好切到線段或標註（會記住上次輸入，方便連續處理多個分區）
3. 選取要擷取的分區範圍（範圍必須封閉，否則無法選取）
4. 指定輸出結果的插入位置（左上角）
5. 系統依「排列順序規則」（見下方）決定處理順序，接著逐一複製每個分區範圍內的圖面內容、加上外框，並在能辨識樓層時標示樓層名稱，依序排開放到你指定的位置

排列順序規則（2026-08-30 更新）

以前不論分區有沒有命名，一律依分區框在圖面上的幾何位置排序（下到上，同一列再左到右）。

現在改為兩段式：

1. 已用 GzP03 命名過的分區優先，依名稱排序
2. 沒有命名的分區接在後面，維持原本的幾何位置排序（這個部分的行為與以前完全相同）

名稱排序規則有兩個容易與直覺不符的地方：

• 大寫字母排在小寫字母之前，字母又排在數字之前，數字排在中文之前——與一般字串排序習慣相反（一般排序下數字會排在字母前面）
• 連續的數字會整段當成數值比較，9 區會排在 10 區之前，不會像一般字串排序把「10」排到「9」前面

實際排序結果範例：A < A區 < B1 < B2 < B10 < B區 < Z區 < a區 < 1區 < 9區 < 10區 < 樓梯A < 車道A

注意事項

• 分區範圍必須是封閉圖形才能被選取，未封閉時會出現「請選擇封閉的分區範圍」的錯誤提示
• 分區範圍內若沒有可複製的圖面內容，會出現「分區範圍內沒有可擷取的內容物」的錯誤提示，該次擷取不會產生輸出
• 同一批分區中若部分命名、部分沒命名，命名的一律排在沒命名的前面，不會交錯排列
• 圖面內容若剛好跨越分區邊界（例如一條線一半在範圍內、一半在外），系統會在邊界處裁切，只保留靠分區內側的一段；封閉圖形則整個複製，不會被裁切
• 範圍內的軸線標記（圓圈與編號文字）也會一併複製，並重新定位到緊貼每個分區的邊緣
• 分區框自身的邊界線也會隨內容一起複製到輸出位置；其他分區的邊界線不會被誤收進來
