柱配筋識別

一句話說明：框選 CAD 柱配筋表後，系統自動讀取斷面尺寸、主筋配置與箍筋規格，並輸出數位資料供後續自動繪圖使用。

這個功能能做什麼

柱配筋識別是柱系統自動化流程的第一道關卡。你只需要在 CAD 圖面中框選現有的柱配筋表，系統就會自動解析表格格線、識別每個格位的斷面形狀、清點主筋數量、辨別箍筋與繫筋的綁紮方式，最後將所有資料整理成結構化的數位檔案，供後續的配筋平面圖與施工圖自動生成使用。

整個過程不需要手動逐柱輸入參數，也不需要自行換算尺寸——識別完成後，你可以直接進入下一個繪圖步驟。

執行前的準備

識別的準確度取決於圖面品質。執行前請確認以下幾點：

操作流程

第一步：設定連續壁排除範圍（有連續壁時才需要）

若你的配筋表中包含與連續壁共構的柱子，連續壁內的鋼筋可能會被誤算進主筋數量。此時需要先定義排除區域：

1. 執行 Gz701W。
2. 選擇設定方式：
   • 矩形範圍：點擊兩點框出矩形區域。
   • 不規則範圍：逐點描繪多邊形區域。
   • 擦除範圍：清除所有已設定的排除區域。
3. 設定完成後，圖面上會出現填充標記，確認範圍涵蓋正確後即可繼續。

第二步：執行柱配筋表識別

1. 執行 Gz701。
2. 依提示框選整張（或部分）柱配筋表範圍，建議包含完整的樓層標示行與柱編號標示欄。
3. 系統自動依序完成以下處理：
   • 清除前次識別留下的標記圖層。
   • 依表格線條切分儲存格，定位每個柱位的格位範圍。
   • 比對文字尺寸，在格位內搜尋對應的斷面框。
   • 清點格位內的主筋圖塊，排除已設定的連續壁範圍。
   • 識別箍筋與繫筋，計算各繫筋所勾住的主筋編號。
   • 依順時針方向從左下角起始對主筋進行編號。

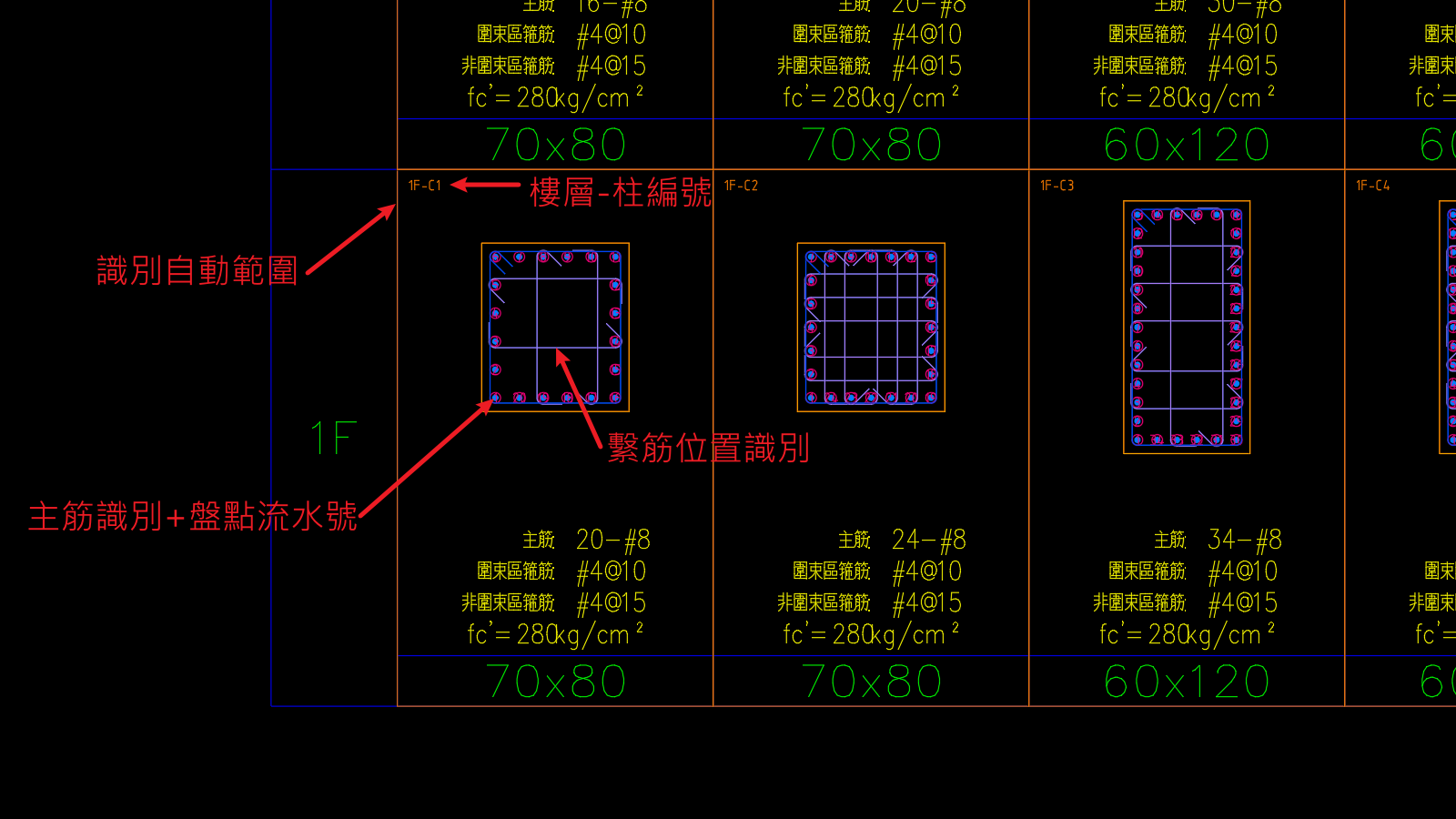

4. 識別完成後，每支主筋會標示玫瑰紅色圓圈與編號，識別出的斷面會繪製外框標示。

第三步：確認識別結果

識別完成後，先在圖面上巡視一遍。若有問題，系統會直接在圖面上標示警示訊息，方便你對照原圖進行修正：

識別邏輯說明

表格格線解析

系統依靠圖面上的水平線與垂直線切分儲存格。樓層排序優先處理地下室（B1、B2...），再處理地上層（1F、2F...）；柱號則優先比對數字部分，若無數字則依字母順序排列。

斷面匹配

系統讀取格位內的尺寸文字（如 80x80），在該格位範圍內搜尋面積相符的閉合多段線。若文字格式為 D80，則搜尋對應直徑的圓形物件。當格位內有多個符合候選時，優先選取面積最接近文字標示的物件。

主筋編號方式

系統用的是 Boundary-Walk（沿邊界輪廓走訪），不是「從中心量角度再排序」——這個差別是異形柱能正確編號的關鍵：

1. 取得斷面的邊界頂點。若有設連續壁排除範圍，改用「柱斷面 − 連續壁」的差集多邊形作為走訪邊界。
2. 用 Shoelace 公式判斷頂點順序，必要時反轉，確保走向為順時針。
3. 對每一根主筋，找出距離它最近的那一條邊，並算出它在該邊上的投影位置（0 = 邊起點、1 = 邊終點）。
4. 依「邊的序號 → 邊內投影位置」排序，就得到天然的順時針順序。
5. 取 X 最小（X 相同時取 Y 最小） 的那根主筋當 No.1，把整個序列旋轉到它開頭。
6. 依序給 1…N 編號。

因為排序依據是「沿著輪廓走」而不是「相對中心的角度」，L 型、T 型等凹形斷面也能得到正確的環繞順序——用角度排序的話，凹角處的鋼筋會被排到錯誤的位置。

此編號順序會直接影響後續施工圖中鋼筋接續方式的對應關係，請確認無誤後再進行下一步。

識別結果輸出位置

識別完成的資料存放於 02_參數/ColumnsData/ 資料夾，每個斷面各為一個獨立文字檔，檔名格式為 {樓層}-{柱號}.txt，例如 1F-C1.txt（樓層或柱號含 /、\ 時會自動換成底線）。

這些檔案是後續平面圖生成與施工圖繪製的資料來源，請勿手動修改。

常見問題

框選後提示「範圍過小」或「未找到物件」

通常是因為框選範圍內的物件所在圖層不被系統識別。請確認表格線條與文字是否位於可見且未鎖定的圖層，並重新嘗試框選。

主筋編號順序看起來異常

系統固定採用「順時針 + X 最小（Y 最小 tiebreak）起始」規則，沿斷面輪廓走訪產生。若你的專案有特殊的主筋編號需求，可以在識別後透過柱參數設定手動調整對應關係。

若斷面內有連續壁範圍，記得先執行 Gz701W——走訪邊界會改用扣掉連續壁的差集多邊形，順序會與沒設定時不同。

特殊斷面形狀（L 型、T 型）能識別嗎

可以。只要斷面是由閉合的多段線繪製，且內部包含正確的主筋圖塊，系統皆可識別並計算相對座標。編號用的 Boundary-Walk 是沿輪廓走訪，凹形斷面的環繞順序不會亂掉。

圓形柱（圓柱）能識別嗎

支援。系統會偵測圓形物件，並讀取格式為 D80 或 d90 的直徑文字進行配對。

相關指令

下一步

識別完成後，即可進入柱系統的後續流程。大多數案件的下一步是繪製接續規劃圖，讓系統依識別的配筋資料自動規劃各樓層的鋼筋接頭位置：

• 柱接續方式規劃：識別後的下游步驟，規劃各樓層的主筋接續方式
