指令 Gz701 - 柱配筋識別

一句話說明：執行此指令後，你可以框選柱配筋表，讓系統自動辨識斷面尺寸、主筋支數與箍筋配置，並將結果存入專案資料夾供後續繪圖使用。

這個指令能做什麼

你在配筋圖上框選一個或多個柱配筋表範圍後，系統會自動解析表格網格、辨識各柱位的斷面尺寸（矩形、圓形或橢圓形）、點算主筋數量，並以順時針方式為每支主筋編號。識別完成後，資料會匯出為 .txt 檔，存放在專案目錄的 02_參數\ColumnsData 資料夾中，供後續柱施工圖繪製指令直接讀取。

連續樓層自動展開

配筋表的樓層欄若寫成合併儲存格「12~15F」，或寫成上下相鄰兩格分別寫「12F」「15F」，系統都會依照專案的樓層設置（GzPJ 樓層設置功能）自動補齊中間樓層，逐層各自產生一筆識別資料與圖上標示，不需要你逐層手動框選。

連續樓層的分隔符號可用「」或「-」，起訖樓層也可以帶 B（地下）／R（屋突）／L（夾層）／P（機械層）等樓層前綴，例如「B2B1F」。

識別過程中，系統會自動進行防呆檢核：若文字標示的主筋支數與圖面上實際偵測到的鋼筋圖塊數量不一致，系統會在該柱位中央插入紅色雲型線的警示圖塊，圖塊內的文字直接寫出原因（「主筋符號數量與標示不相符！」），讓你一眼看出哪個柱位需要修正。

適合什麼時候使用

前置條件

執行本指令前，請確認：

• 圖面中柱斷面線（閉合 Polyline、Circle 或 Ellipse）已正確繪製，且尺寸與標示文字相符
• 主筋標示（如 12-#10）與斷面尺寸（如 60x80 或 D80）清晰可讀，位於對應格位內
• 若配筋圖包含連續壁，需先執行 Gz701w 設定連續壁排除範圍，避免連續壁內鋼筋被誤計為柱主筋
• 若柱子有柱內箍設計（斷面內部另設一或多個閉合箍筋，取代繫筋任務，屬特殊斷面或需加強圍束的柱子才會有），需先執行 Gz701S 標記柱內箍範圍；一般柱子（僅有繫筋）不需理會此步驟，直接跳過即可
• 專案目錄下已建立 02_參數 資料夾（通常由專案初始化流程自動建立）

操作步驟

1. 在圖面中輸入指令 Gz701

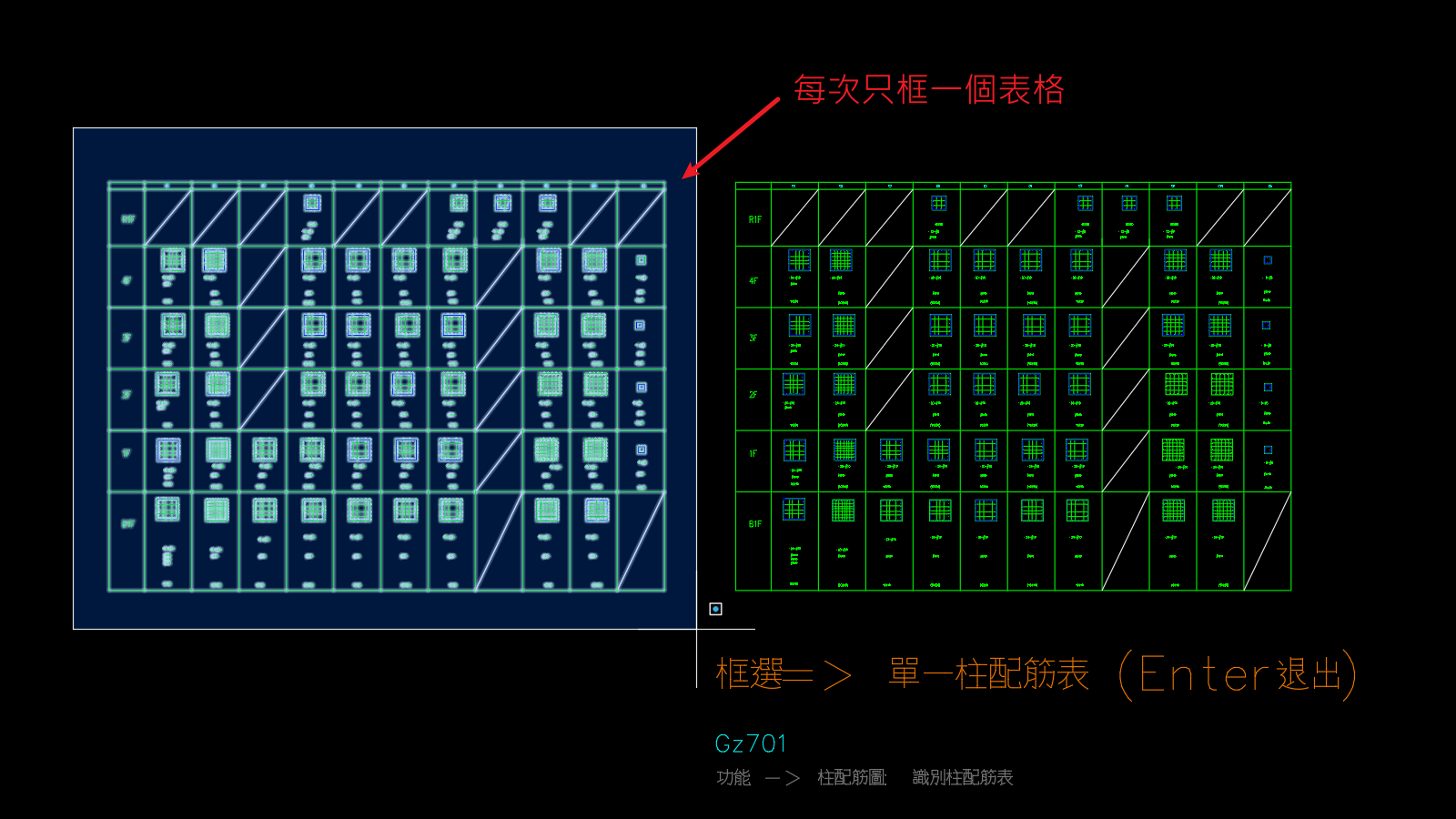

2. 依提示框選整張或部分柱配筋表的範圍（可多次框選不同區域）
3. 系統自動執行識別，完成後會顯示進度訊息
4. 每個處理過的柱單元會框出識別框，識別成功的主筋標示玫瑰紅色圓圈與流水號，斷面會繪製外框
5. 若出現紅色雲型線的警示圖塊，讀圖塊內的訊息文字即可知道原因，回到圖面修正後重新框選
6. 所有識別資料已儲存至 02_參數\ColumnsData 資料夾，可繼續執行後續柱平面設定流程

識別結果說明

單元識別框與框內的「樓層-柱編號」文字都是橘色。主筋的玫瑰紅（偏桃紅）與警示圖塊的正紅色是兩種不同的紅，別看到紅圈就以為出錯——圓圈代表識別成功。原圖的線條與文字一律不變色，上述標記全是系統另外畫上去的。

警示圖塊的訊息很具體，可以照著修，實際會出現的有：

• 斷面內未偵測到任何主筋符號！
• 主筋支數不相符！
• 主筋符號數量與標示不相符！
• 箍筋資訊未識別！
• 繫筋未識別！
• 樓層未識別，本格未建檔
• 柱編號未識別，本格未建檔
• 樓層與柱編號未識別，本格未建檔
• 樓層 [XX] 不在 Floor.txt / 未展開中間樓層，該層未建檔
• 缺樓層：[XX] / 夾在本格樓層範圍內卻未建檔
• 未找到尺寸文字
• 找不到匹配尺寸的斷面（訊息會附上尺寸文字，圓形柱另附「圓-直徑」）
• 找不到有效下邊界（水平線）！
• 圓形柱不支援柱內箍，已忽略！

注意事項

• 框選前系統會自動清除範圍內舊有的識別標記（Grebarz_柱資、Grebarz_柱主筋、Grebarz_柱斷面框 等圖層上的物件），確保每次識別結果乾淨
• 箍繫筋間距標示（如 #4@10）前面若帶有區域標記文字（如 CONF#4@10、B.C#4@10），系統會忽略前綴、只解析 # 之後的規格與間距，不需要手動清除這些文字。詳見 柱配筋表的英文區域縮寫

斷面輪廓的比對

• 系統以文字中最後出現的尺寸數字（如 90x90 中的 90）作為比對基準，矩形柱的斷面 Polyline 必須為閉合聚合線才能被辨識；圓形柱則找圓形（Circle）或近似圓的橢圓（Ellipse）物件，詳見下方「圓形柱找不到斷面時」
• 若同一格位內有多個符合尺寸的 Polyline，系統會優先選取面積最大者；對於異形柱會自動排除儲存格邊框（cell border）本身，確保選取到真正的柱斷面輪廓，而非表格外框矩形（修正前若遺漏此保護，可能導致斷面合計多算 1 支主筋或主筋編號 1 不可見）
• 矩形柱與圓形柱會依標示尺寸重建精準外框：識別成功後，系統不是直接複製原圖的手繪線條，而是依標示尺寸重新畫出一份精準幾何（基準點取原斷面外框的面積形心）
  • 原圖若畫得不夠精準（例如標示 60x60、實際畫成 60.02x59.98），系統會自動修正這個誤差，避免它被沿用到後續的柱豆規劃圖與繫筋量測
  • 異形柱不受此影響，斷面幾何完全維持原圖線條
• 已支援大座標圖面：專案若採用真實工程測量座標（數值可達數億等級，例如座標 X 為 -2.3 億這種案場），現在可正常識別。此問題已於 2026-09 修正；修正前，前述「重建精準外框」的計算可能會因浮點數精度問題而偏移，導致斷面被算到圖面外的空地，使主筋一支都選不到，而畫面上圖面看起來完全正常，連警示圖塊都不會出現在你看得到的位置

斷面類型如何判定

系統以尺寸文字判定，不是以幾何形狀判定：

四個異形關鍵字採部分比對，「斷面不規則」「尺寸詳右圖」「詳標示如圖」等寫法都認得，原圖註記通常不必改。判定為異形後，該柱斷面尺寸一律記為 異形，輪廓改以多段線頂點座標記錄。詳見 異形柱。

圓形柱找不到斷面時

圓形柱（尺寸文字為 D80、%%c50 這類）只會去找直徑與標示相符的圓，直徑容差為 0.5%：

• 圓形物件：直徑在容差內才採用。
• 橢圓物件：必須同時「近似圓」（長短軸差在 0.5% 內）且直徑與標示相符才採用。圓圖塊被炸開後，格內常會留下箍筋等其他橢圓，這些不符合的都會被跳過，不會被當成柱斷面。
• 找不到符合的圓：一律在該格畫出紅色雲型線警示圖塊，文字為「找不到匹配尺寸的斷面」，並列出尺寸文字與預期直徑。系統不會退而求其次，拿儲存格邊框之類的其他線條當斷面寫檔。

看到這則警示時，請檢查斷面圓的直徑是否真的等於標示值（差超過 0.5% 就會被視為不符），以及斷面是否仍是圓或近似圓的橢圓。

主筋與繫筋

• 主筋標示支援多段加總格式（如 32-#10+8-#10，以 + 分隔多段），系統會逐段解析後加總，不會誤報「主筋數量不符」警示
• 若配筋表中有兩種規格（如 8-#10 與 8-#8）的支數相同，系統無法以數量區分哪個規格對應哪組主筋，此時會啟用「角點優先」預配對：最靠近柱斷面四個角點的主筋自動指定為較大規格，其餘指定為較小規格
• 若柱子已透過 Gz701S 事先標記柱內箍，本指令識別時會自動偵測該柱內箍，並將每支內箍與周圍主筋的對應關係記錄下來，寫入識別資料供後續施工圖繪製時定位內箍的綁紮位置
  • 內箍功能上等同於繫筋（詳見 繫筋在配筋表中的畫法），差別在於以完整閉合箍筋取代線段式繫筋
  • 一般僅有繫筋、未標記柱內箍的柱子完全不受影響
• 若柱子已完全改用柱內箍取代繫筋（斷面內本來就沒有繫筋線段），識別時不會再誤報「繫筋未識別!」警示。系統只有在「斷面內確實存在符合繫筋幾何條件的候選物件（如 6 節點彎鉤圖塊，或長度 ≥10 的線段），卻沒有一個配對成功」時才會發出此警示
  • 看到此警示時，請檢查柱內箍是否已透過 Gz701S 正確標記，或斷面內是否確實存在應被識別、卻遺漏的繫筋線段

連續樓層

• 連續樓層自動展開仰賴專案已設定樓層資料：若專案尚未設定樓層（或載入失敗），狀態列會提示「樓層資料載入失敗，連續樓層（如 12~15F）將無法展開中間樓層」；此時單一樓層寫法的識別不受影響，仍可正常運作

查無對應樓層時，兩種寫法都會保留能辨識的頭尾兩層資料，不會整格放棄；警示圖塊內的文字為「樓層 {樓層名} 不在 Floor.txt / 未展開中間樓層，該層未建檔」。是否在該柱位畫出紅色雲型線警示圖塊，依寫法而定：

缺樓層偵測：即使每個樓層名稱都查得到，一格內若撈到三筆以上樓層文字（例如合併了多個樓層的儲存格），中間仍可能存在沒被涵蓋到的樓層。系統會檢查展開後的樓層是否連續，不連續時會額外畫出紅色雲型線警示圖塊，文字為「缺樓層: {樓層名} / 夾在本格樓層範圍內卻未建檔」。同一儲存格若同時觸發以上兩種警示，會合併顯示在同一朵警示雲中。
