圖框與軸網

在開始配筋作業之前，你需要先把拿到的原始結構圖整理成 Grebarz 能識別的標準格式。這個階段包含兩件事：建立一個整齊的「樓層矩陣圖框」，以及從底圖中萃取乾淨的結構線條。軸線部分則可以讓系統自動從既有的軸號資訊生成，不需要一條一條手動拉。

這些工具能幫你做什麼

拿到業主或建築師提供的底圖後，往往是雜亂的圖塊、多餘的圖層與不規則的座標。這組工具讓你能夠：

• 建立一個「樓層 × 圖說類別」的矩陣格子，讓各樓層平面對齊排好
• 把原始底圖的結構線條（柱線、梁線、牆線）提取到標準圖層
• 根據圖面上的軸號球與標註，一次自動拉出所有軸線

整個流程走完，圖面就進入可以識別、可以配筋的標準狀態。

從哪裡開始：清圖系統面板

你可以輸入 GzTD 開啟清圖系統面板，按鈕已依照作業順序排列，不需要記指令代碼。

第一步：建立樓層矩陣（Gz201）

系統需要知道你的圖面「有幾個樓層、圖說要分幾類」，才能建立對應的格子。Gz201 會自動幫你計算間距並畫出整張矩陣框架。

操作步驟

1. 輸入 Gz201 啟動。
2. 在圖面上框選一個完整的「單一樓層範圍」，把所有圖元都圈進去。
3. 在圖面空白處點一個起點，作為矩陣的左上角。

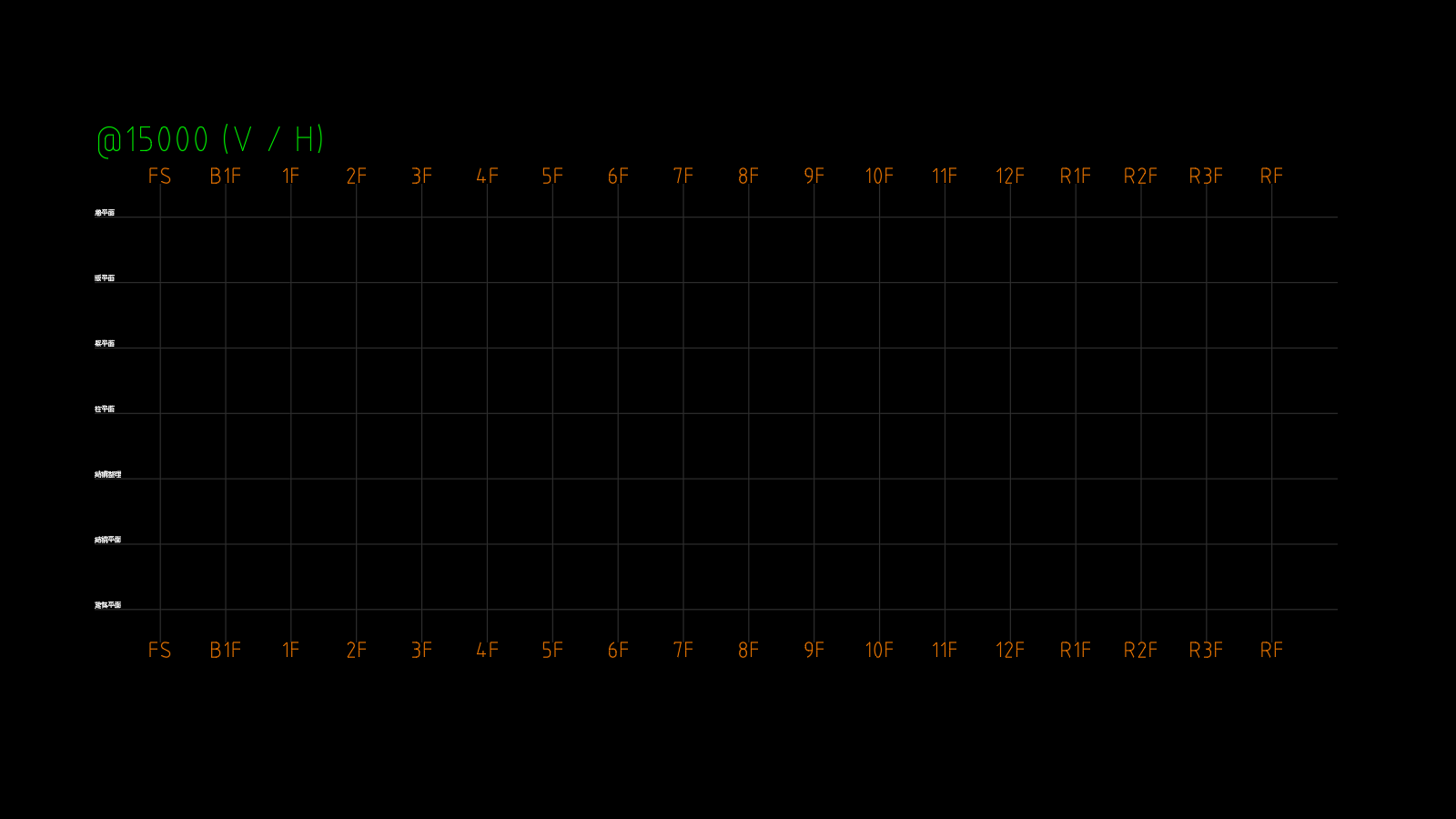

4. 系統自動生成：
   • 水平分類線（建築平面、結構平面、柱／梁／版／牆平面等）
   • 垂直樓層線（依據專案設定的樓層列表）
   • 樓層名稱與分類標題文字

第二步：平面圖歸位（Gz202）

矩陣建好後，你的各樓層平面圖通常還散落在模型空間各處。這個步驟把它們一一歸位到對應的格子。

操作步驟

1. 輸入 Gz202 啟動。
2. 選擇圖說類別：輸入 1（結構平面）或 2（建築平面）。
3. 框選要複製的來源圖面範圍。
4. 點選該圖面的一個基準點（例如 A1 柱角或電梯井角點）。
5. 畫面會自動縮放到矩陣區域，框選（或點選）上方對應的樓層名稱文字。
6. 若這張圖適用多個樓層（例如標準層），可以一次選多個樓層文字。
7. 系統自動將圖面複製並對齊放入對應格子。

第三步：萃取結構線條（Gz203）

原始底圖通常包含大量不需要的圖元（圖塊、建築線、重疊線段）。這個步驟把柱線、梁線、牆線等結構線條抽出來，放到 Grebarz 的標準圖層上。

操作步驟

1. 輸入 Gz203 啟動。
2. 框選要處理的原始圖面範圍。
3. 若是第一次處理這份底圖，建議選「是」執行圖面整理（系統會自動分解圖塊、刪除重疊線段、將所有物件 Z 軸歸零）。
4. 選擇萃取目標：
   • 1 結構線（柱、梁、牆等）
   • 2 編號
   • 3 座標
5. 選擇具體構件類型：C（柱線）、B（梁線）、W（牆線）、RW（矮牆）、SC（鋼柱）等。
6. 點選原始圖面上代表該構件的任一物件（例如結構圖裡的一條柱線），系統以該物件所在圖層為準，自動抓取同圖層的所有物件，複製到 Grebarz 標準圖層。原始圖面的圖層顏色由設計單位決定，各案不同，判斷依據是圖層而非顏色。

軸線自動繪製（Gz431）

如果圖面上已有軸號球與標註，就不需要手動拉軸線。Gz431 會自動分析標註線的方向，從軸號球延伸出貫穿整個平面的軸線。

前置條件

執行前，確認圖面上有以下三個要素：

操作步驟

1. 輸入 Gz431 啟動。
2. 框選包含軸號球與標註的樓層範圍。
3. 系統自動分析：找出樓層框的邊界、搜尋軸號球與標註、計算延伸方向。
4. 從標註點延伸出軸線，到樓層框邊緣停止（內縮 100 單位），放置於軸線圖層。

常見問題

Gz202 選不到目標樓層

請確認你在矩陣最上方點選的是「樓層名稱文字」（1F、2F 等），而不是格線。這排文字是由 Gz201 自動產生的，不要更換它的圖層。

Gz431 顯示找不到軸號圓圈

通常是圖面繪製不規範所致，請確認：

• 軸號球是圓形（Circle）物件，不是橢圓或圖塊
• 標註線確實穿過或接觸軸號球，而不只是靠近
• 兩者都在系統定義的軸號圖層上
