指令 GzTD - 清圖系統

一句話說明：執行此指令後，你會看到清圖系統主視窗，引導你依序完成七個步驟，將業主提供的原始結構電子檔整理成可直接配筋的標準底圖。

這個指令能做什麼

輸入 GzTD 後，系統會開啟清圖系統的引導式主視窗。主視窗整合了七個子指令，從建立網格、樓層對位，到構件提取、樓層定義、構件分圖，最後自動存出各構件獨立的 DWG 底圖，全流程無需你手動切換指令。

每個步驟也可以直接輸入對應的子指令呼叫，不一定要透過主視窗。

適合什麼時候使用

操作步驟

1. 在指令列輸入 GzTD 並按 Enter，清圖系統主視窗開啟。
2. 依視窗中的步驟順序逐一執行（詳見下方各步驟說明）。
3. 每個步驟完成後，視窗維持開啟，可繼續點擊下一步。
4. 全部七個步驟完成後，各樓層的構件底圖會自動存成獨立的 DWG 檔。

七個步驟詳解

步驟 1：生成建構線（Gz201）

在整理圖面之前，先建立統一的網格系統作為所有樓層的定位框架。

1. 在主視窗按下「生成建構線」，或直接輸入指令 Gz201。
2. 框選一個樓層的完整範圍，系統依範圍大小自動計算網格間距。
3. 指定網格的起始基準點。

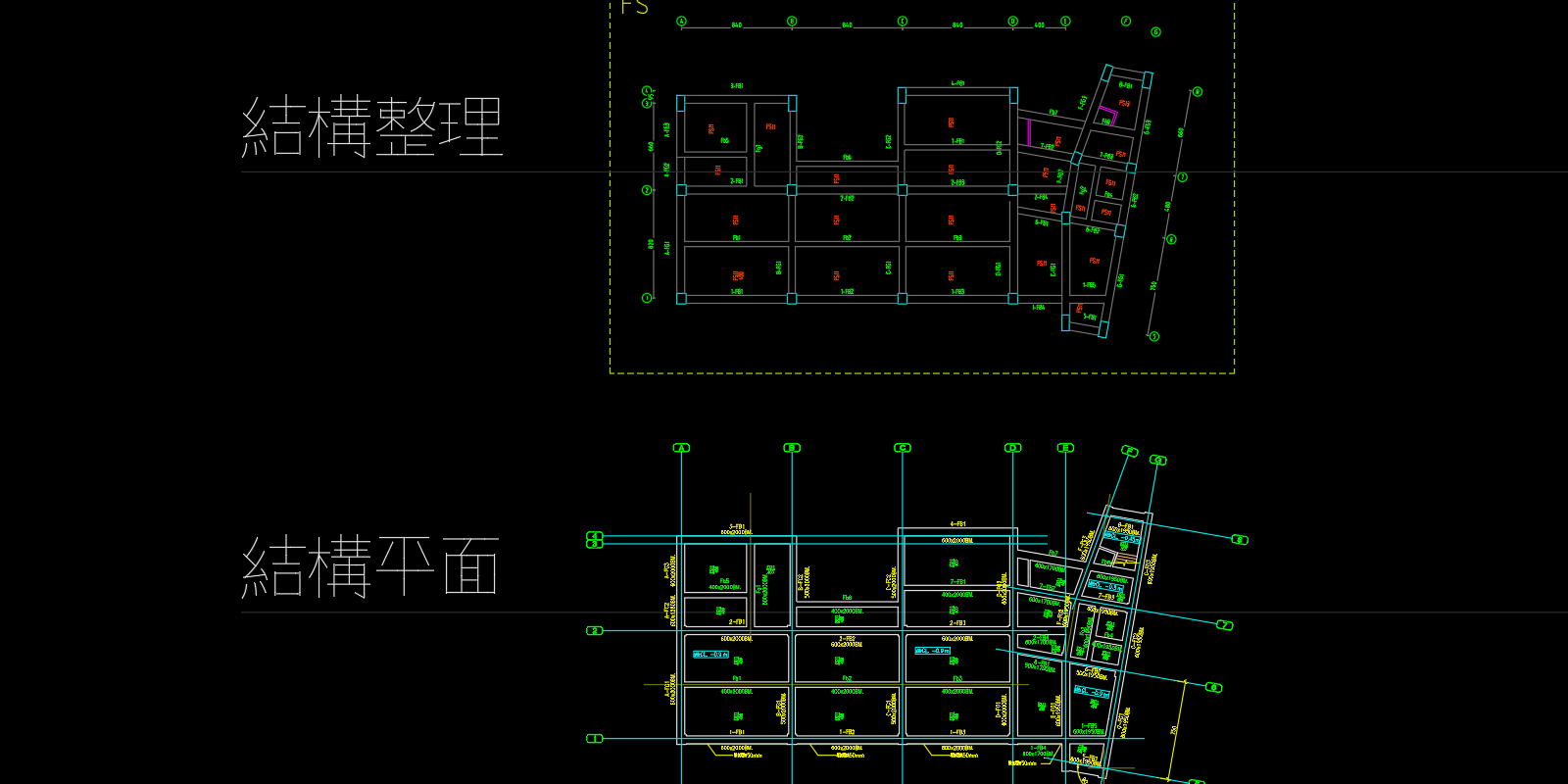

4. 系統自動建立包含「建築平面」、「結構平面」、「結構整理」等圖說類別的完整格線系統。

步驟 2：各樓層平面對位（Gz202）

將原始圖紙中散落各處的樓層平面，逐一搬移至網格對應的格框內。

1. 按下「各樓層平面對位」，或輸入 Gz202。
2. 選擇圖說類別（例如「結構平面」）。
3. 框選原始圖面中單一樓層的範圍。
4. 指定該樓層的對位基準點——全棟每一層都必須點同一個絕對位置，例如 1 軸與 A 軸的交點。
5. 在網格中點選對應的樓層文字。
6. 系統自動將選取的平面圖複製並對齊至格框內。

步驟 3：構件定義（Gz203）

從對位好的底圖中，自動清理並提取結構構件，轉換至 Grebarz 標準圖層。

1. 按下「構件定義」，或輸入 Gz203。
2. 框選要處理的樓層範圍。
3. 系統自動執行：
   • 分解圖塊（炸開 Block / Xref）
   • 刪除重疊物件
   • 將所有物件 Z 軸歸零
4. 選擇欲提取的構件類型：
   • 結構線：依圖層篩選柱、梁、牆、版的線條，轉換至對應的 Grebarz 圖層。
   • 編號：提取柱號、梁號、版號等文字標籤。
   • 座標：提取座標標註物件。

步驟 4：座標格式化（Gz204）

將原始圖面中的座標線段，轉換為 Grebarz 可識別的標準格式。

1. 按下「座標格式化」，或輸入 Gz204。
2. 框選包含座標線的範圍。
3. 系統自動分析線段並轉換為標準樣式。

步驟 5：樓層定義（Gz206）

賦予整理後圖面的樓層屬性，作為後續分圖與存檔的依據。

1. 按下「樓層定義」，或輸入 Gz206。
2. 框選整理完畢的「結構整理」區域圖面。
3. 系統掃描網格，將框格內的物件與對應的樓層資訊進行綁定。

步驟 6：構件分圖（Gz207）

將疊合在一起的結構平面圖，按構件類型拆分為獨立的繪圖空間。

1. 按下「構件分圖」，或輸入 Gz207。
2. 系統依據已定義的樓層與構件類型，自動將圖面內容複製並分類至對應區域（柱平面區、梁平面區、版平面區……）。
3. 完成後，每一類構件都有獨立的空間，不再互相干擾。

步驟 7：平面圖分存（Gz208）

將拆解完畢的平面圖，逐一匯出為獨立的 DWG 檔案。

1. 按下「平面圖分存」，或輸入 Gz208。
2. 系統依據專案目錄結構，將各樓層、各構件類型的平面圖自動儲存為獨立的 DWG 檔。
3. 完成後，專案資料夾內即產出組織整齊的底圖，可直接銜接各配筋模組使用。

子指令一覽

熟練後你可以直接輸入子指令呼叫個別步驟，不需要開啟主視窗。

注意事項

• 執行本指令前請確認已完成 GzPJ 專案設置，系統需要讀取樓層定義才能正確建立網格。
• 原始圖面若含有受保護的外部參考（Xref），建議先手動炸開再執行構件定義。
• 步驟 3「構件定義」執行時，若原始圖面所有物件都在同一個圖層，系統無法自動辨別柱線與梁線。

常見問題

圖面對位後位置跑掉了？ 最常見的原因是各樓層選取的基準點不一致。請確認每一層都點選同一個絕對位置（例如同一軸線交點），並確認網格生成後沒有被移動過。

構件定義時選不到要的線條？ 本功能以「同圖層」為篩選條件。如果原始圖面所有物件都在 0 層，系統無法區分柱線與梁線。建議先在原始圖中簡單分層，或以顏色篩選後手動搬移圖層。

提示「範圍中沒有物件」？ 請依序確認：選取的範圍是否正確、物件是否在鎖定或凍結的圖層、是否有嵌套過深的外部參考（Xref）。對於受保護的 Xref，建議先手動炸開再執行。

分存後的檔案是空的？ 幾乎可以確定是跳過了步驟 5「樓層定義」。請回到清圖視窗執行樓層定義後，再重新執行平面圖分存。

完成後的銜接

清圖系統完成後，各構件底圖即可銜接以下模組：

• 柱底圖 → 柱配筋識別
• 梁底圖 → 梁配筋識別
• 版底圖 → 版平面配筋
