指令 GzPJ - 專案設置

一句話說明：在開始任何配筋作業前，先執行 GzPJ 完成專案的樓層、材質與搭接長度設定，後續所有自動化繪圖都會依據這份資料運作。

這個指令能做什麼

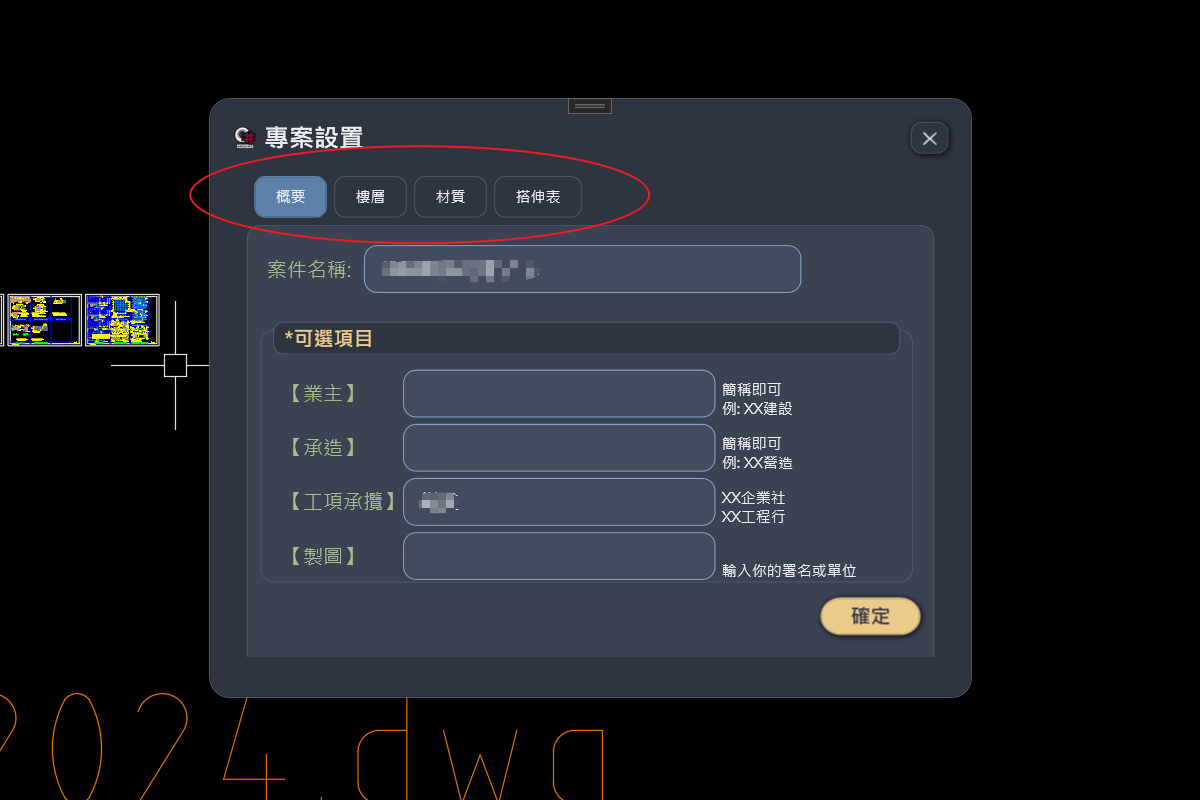

GzPJ 開啟「專案設置」視窗，包含四個分頁：概要、樓層、材質、搭伸表。你在這裡定義整個建案的樓層結構、混凝土與鋼筋強度，以及各強度組合下的鋼筋搭接與延伸長度。設定完成後，系統在自動繪製配筋施工圖時，都會以這份資料為基準，不需要每次手動輸入。

開始前必讀：什麼是「環境內」

Grebarz 依賴固定的目錄結構來讀取設定。你的 CAD 圖檔所在位置，往上最多 5 層目錄中，必須存在一個名為 02_參數 的資料夾，系統才能正常運作——這就是「環境內」的定義。

正確的目錄結構範例：

專案根目錄/
├── 00_收件/
│   ├── 建築/
│   └── 結構/
├── 01_發件/
├── 02_參數/          ← 系統讀寫設定的位置（一開始是空的）
├── 03_柱圖/          ← 你的圖檔放在這一層
├── 04_梁圖/
├── 05_版圖/
├── 06_牆圖/
└── 07_雜項/

若系統找不到 02_參數 資料夾，部分分頁會呈現灰色無法點擊，且提示「功能被禁用: 請確保檔案在環境內！」

設定檔案總覽

02_參數 裡的所有內容都是隨你操作自動產生的，不需要手動建立、也不需要事先準備範本。全部是純文字檔，方便備份與跨專案複製。

GzPJ 自己產生的四個檔案

其他功能產生的設定檔（同樣放在 02_參數）

這些不歸 GzPJ 管，但共用同一個資料夾。沒用到的功能就不會有對應檔案，缺檔是正常的：

自動建立的資料子目錄

除了設定檔，識別與規劃的成果也會以資料夾形式存在 02_參數 底下。這些是系統的資料庫，不需要手動編輯：

各分頁說明

概要

顯示專案基本資訊（專案名稱、設計人員等），讓你快速確認目前作業的是哪個專案。

進階設置：切換鋼筋標準包

概要分頁下方有一個預設收合的**「進階設置」摺疊區塊（多數案子是台灣案，預設收合以免干擾主流程），點擊標題即可展開。這是目前唯一**能切換專案所用鋼筋標準（例如換成其他地域規範）的入口：

• 選擇標準包：下拉選單列出這台電腦上所有可用的鋼筋標準包（內建的「台灣 CNS 560」為預設）。選定後，下方會即時列出該包的規格、直徑、單位重、彎鉤長度與顏色，方便存檔前先目視核對是否選對
• 匯入標準包：若要用到這台機器上還沒有的地域標準，點擊「匯入標準包」選擇對應的 .json 標準包檔案即可匯入；匯入後只是加進下拉選單，尚未套用，需再選取並存檔才會生效
• 存檔才真正套用：下拉選單本身只更新下方預覽，不會立即生效——與本頁其他欄位語意一致，實際套用要等你按下「確定」存檔後才會生效。存檔成功後會提示「已套用鋼筋標準『X』。本圖已記入該標準，請記得存檔 (Ctrl+S) 才會保留。」，代表標準已寫入圖面資料庫；但還要再對 CAD 圖檔本身按一次 Ctrl+S，戳記才會真正保留下來——漏了這一步，下次重新開圖仍會回到套用前的狀態

樓層

設定整個建案的樓層名稱與高度，以及每一層樓所採用的混凝土強度規格。

重點操作：

• 透過「快速識別」可直接從 CAD 圖面的高程表自動帶入樓層資料
• 混凝土強度欄位無法直接輸入文字——請先在表格中選取欲設定的樓層列（可多選），再點擊視窗上方的強度按鈕套用

詳細操作請參閱 → 樓層資料設定

材質

定義鋼筋降伏強度（Fy）與各號數鋼筋的標準彎鉤平直段長度。

重點操作：

• 各號數鋼筋分別選取降伏強度；台灣包（預設內建）現在提供四級：中拉 2800、高拉 4200、超高拉 5000、超高拉 5600（kgf/cm²）
• 畫面上會出現哪些號數欄位、哪些強度選項，取決於你在「概要 → 進階設置」選定的鋼筋標準包，不再固定是 #3～#11——內建的台灣標準包共 9 種規格（#3～#11），換成其他地域的標準包時，規格清單與號數範圍會跟著改變
• 彎鉤平直段長度欄位開啟時已帶入出廠預設值，可依結構標準圖直接覆寫輸入公分數

詳細操作請參閱 → 鋼筋參數設定

搭伸表

根據材質定義，設定不同強度組合下各號數鋼筋的搭接長度與延伸長度。系統在繪製搭接與錨定時，會自動查表套用這裡的數值。

重點操作：

• 支援「自動判讀」——直接框選 CAD 圖面上的結構標準圖表格，自動帶入數值
• 預設唯讀模式，需勾選「解鎖後編輯」才能手動修改

進入搭伸表前，系統會自動執行安全檢查：

• 比對「樓層」中引用的混凝土強度，是否在「材質」中均有定義
• 若有缺漏，系統會阻擋進入並顯示提示

詳細操作請參閱 → 搭接參數設定

操作步驟

1. 在 CAD 指令列輸入 GzPJ 並按 Enter，開啟專案設定視窗
2. 確認目前的作業圖檔位於標準專案目錄結構中（確保有 02_參數 資料夾）
3. 概要分頁：確認或填寫專案名稱、設計人員等基本資訊
4. 樓層分頁：輸入各樓層名稱與高度；混凝土強度選取列後點擊強度按鈕填入，完成後存檔
5. 材質分頁：設定各號數 Fy 強度與彎鉤長度，完成後存檔
6. 搭伸表分頁：確認或調整各強度組合的搭接與延伸長度，完成後存檔
7. 關閉視窗，即可開始後續的配筋作業

常見問題排除

分頁呈現灰色，無法點擊

原因是系統在上層目錄中找不到 02_參數 資料夾，屬於「不在環境內」的狀態。

先確認是不是這個原因：

• 目前開啟的 DWG 檔案，往上最多 5 層目錄內，是否存在名稱完全一致的 02_參數 資料夾（半形底線，不能寫成 02參數、02-參數 或結尾多一個空白）
• 圖檔是不是和 02_參數 放在同一層？ 系統從圖檔資料夾的上一層開始往上找，同層的 02_參數 找不到。圖檔請放進 03_柱圖 這類子資料夾
• 若圖檔直接放在桌面、下載資料夾或隨手建立的暫存路徑，幾乎可以確定就是這個原因
• 圖檔尚未存檔（新開的未命名圖）也會判定為不在環境內，因為系統無從得知它的位置

確認之後，用下列三種方式之一取得標準目錄結構。

方式一：桌面已有「00_Grebarz環境專案(複製用)」→ 直接複製改名

安裝古霸子時若勾選過環境專案選項，桌面上就會有這個資料夾。複製一份、改成你的案名，再把圖檔放進對應子資料夾即可。這是最快的做法。

方式二：下次升級安裝時補勾

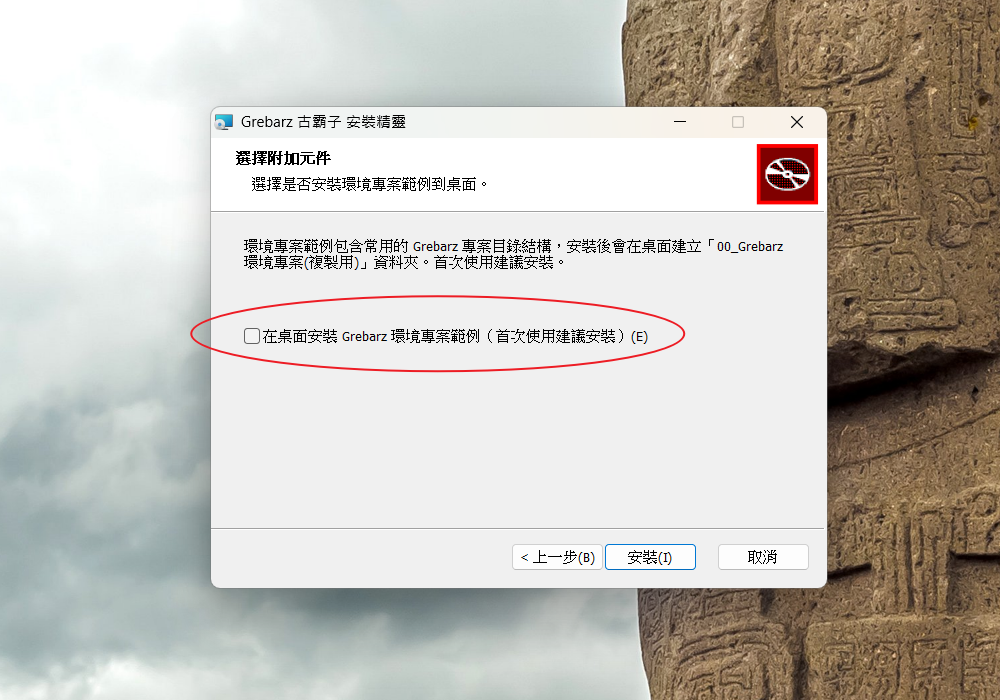

安裝流程走到**「選擇附加元件」**這一頁時，勾選「在桌面安裝 Grebarz 環境專案範例（首次使用建議安裝）」，安裝完成後桌面就會出現「00_Grebarz環境專案(複製用)」資料夾。

方式三：手動建立（不需重裝，最務實）

環境專案範例的內容就是一組空資料夾，不含任何檔案——沒有樣板圖、沒有預設圖層檔、沒有設定檔。所以你自己建一份，效果與安裝程式產生的完全相同：

你的案名/
├── 00_收件/
│   ├── 建築/
│   └── 結構/
├── 01_發件/
├── 02_參數/          ← 只要有這一層，就算「在環境內」
├── 03_柱圖/
├── 04_梁圖/
├── 05_版圖/
├── 06_牆圖/
└── 07_雜項/

只要 02_參數 存在、且位於圖檔往上 5 層以內，古霸子就會判定為「在環境內」，分頁隨即恢復可點擊。02_參數 內的三個 .txt 設定檔不需要事先準備——首次進入對應分頁時系統會自動建立。

安裝選項的完整說明 → 系統需求與安裝

提示「樓層未將 [混凝土強度] 設置妥當」

原因是「樓層」中引用的某個強度規格，在「材質」中沒有對應的定義。

解決方式：

1. 先切換至「材質」分頁
2. 新增遺漏的強度規格並存檔
3. 再次進入「搭伸表」即可正常使用

找不到設定檔 (.txt)

這通常不是故障。 設定檔是存檔後才產生的，不是預先放好的——新專案的 02_參數 本來就是空的（安裝程式產生的環境專案範例裡，這個資料夾同樣沒有任何檔案）。你還沒設定過的項目，自然不會有對應的檔案。

各檔案的產生時機見上方「設定檔案總覽」。其中只有 RebarOverlapAndExtension.txt 會在首次進入搭伸表分頁時自動建立空檔，其餘一律要按下該分頁的存檔才會寫入。

真正需要處理的情況只有兩種：

• 設定過卻讀不到：先確認你不是換到另一個目錄結構下的圖檔作業（不同專案有各自的 02_參數），再確認當時存檔有跳出成功提示
• 檔案內容毀損：從另一個設定正確的專案複製對應的 .txt 覆蓋即可，它們是純文字檔、可跨專案沿用

注意事項

• 設定完成後，修改任何分頁的內容後都需要手動儲存，才會寫入 02_參數 資料夾中的對應檔案
• 02_參數 底下的設定檔可跨專案複製沿用，但識別成果的資料子目錄不行——差別見上方「設定檔案總覽」
