使用情境：梁主筋自動搭接

執行 Gz8100 後，系統自動掃描全樓層所有梁的幾何與支承條件，一次完成上層筋、下層筋、腰筋的搭接位置計算，並在每個搭接點斷開筋線、標上搭接長度。

你面臨的問題

梁主筋搭接是梁配筋施工圖中最耗時的環節之一。每一根梁、每一支鋼筋，都需要個別判斷：

• 上層筋：搭接點要落在哪個位置才符合規範？
• 下層筋：距支承多遠才是合理的搭接區？
• 腰筋：定尺要設多少？

在規模大的專案中，一個樓層可能有 50 支以上的梁，每支梁又有多根鋼筋需要處理。全部手算下來，光是搭接這一道工序就要耗掉大半天，而且數字一多就容易出錯，出圖後還要反覆核對。

解決方案

Gz806 批量繪圖完成、施工圖框架生成之後，執行 Gz8100，框選所有要處理的梁圖框，讓系統接手搭接計算。

Gz8100 會自動：

1. 掃描每一個梁框的跨距幾何與支承條件
2. 依照上層筋、下層筋、腰筋各自的規範邏輯，判斷搭接位置
3. 在該位置把筋線斷成兩段
4. 在斷點旁標上搭接長度（單位 cm，取整數）

整個流程不需要你手動計算任何一個數字。

操作步驟

前置條件

執行本流程前，請確認：

• 已完成梁施工圖框架繪製（Gz806 批量繪圖已完成）
• 梁圖框中的主筋線已正確生成

第一步：執行指令

在 AutoCAD / ZWCAD 指令列輸入 Gz8100 並按 Enter。

第二步：框選梁圖框

用框選方式選取你要處理的梁圖框範圍。可以一次框選單一樓層的所有梁，也可以跨樓層框選。

選取完成後按 Enter 確認。

第三步：等待自動處理

系統開始掃描所選範圍內的每一個梁框，依序完成：

• 幾何分析（跨距、支承位置）
• 搭接點計算
• 筋線斷開與搭接長度標註

處理時間視梁的數量而定。處理過程中畫面會顯示進度，完成後系統回報處理結果。

第四步：確認結果

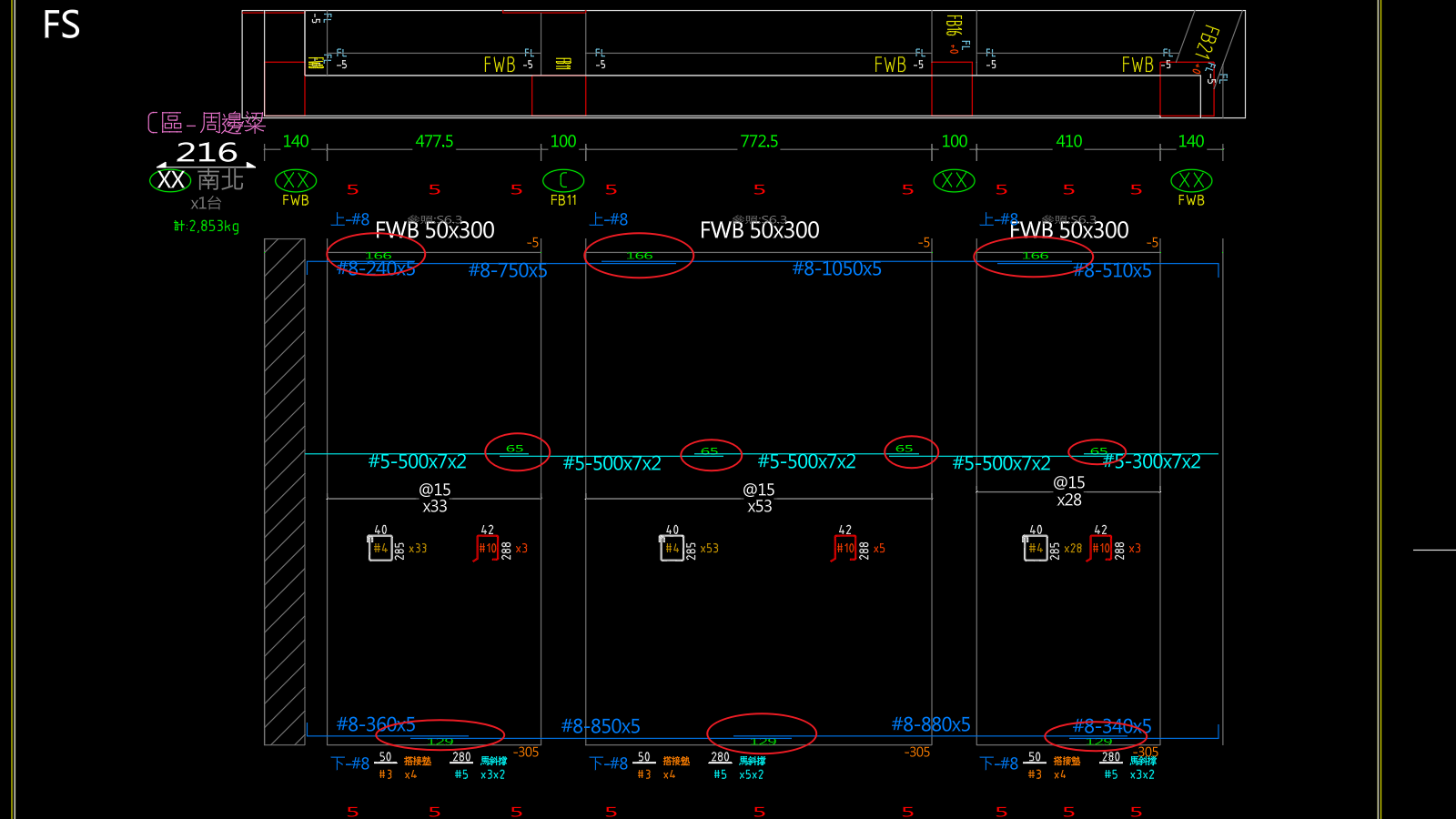

檢視施工圖，確認每個搭接點的筋線都已斷開、旁邊標著搭接長度。上層筋與下層筋的搭接點會刻意錯開，避免同一斷面出現過多接頭。

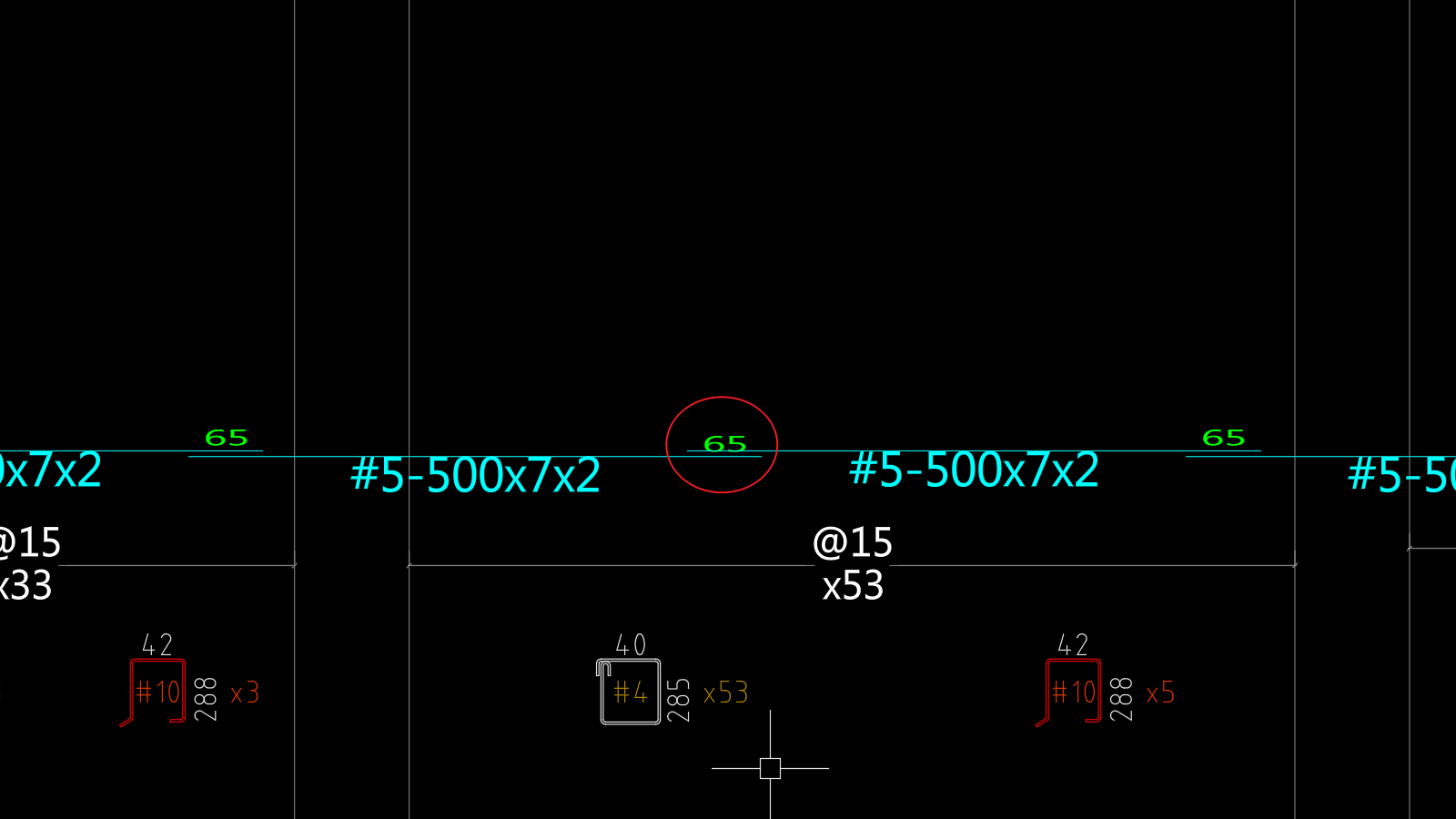

搭接長度標在斷點旁、往筋線外側偏移，文字角度跟著筋線走，斜梁也不會歪掉。上層筋的數字標在筋線上方、下層筋標在下方，兩者不會互相壓到。

若有個別梁需要調整，可針對該梁單獨修改，不影響其他已完成的梁。

注意事項

• 腰筋的定尺長度依專案參數設定，若需調整請先至 梁配筋參數設定 確認。
• 處理完成後若需要重新跑搭接（例如修改了梁的跨距資料），可對同一範圍再次執行 Gz8100，系統會更新原有的搭接標註。

實際節省多少時間？

對於梁數量多的大型專案，這道工序從原本耗費整天，縮短為幾分鐘內完成。
