指令 Gz806 - 梁施工圖批量繪製

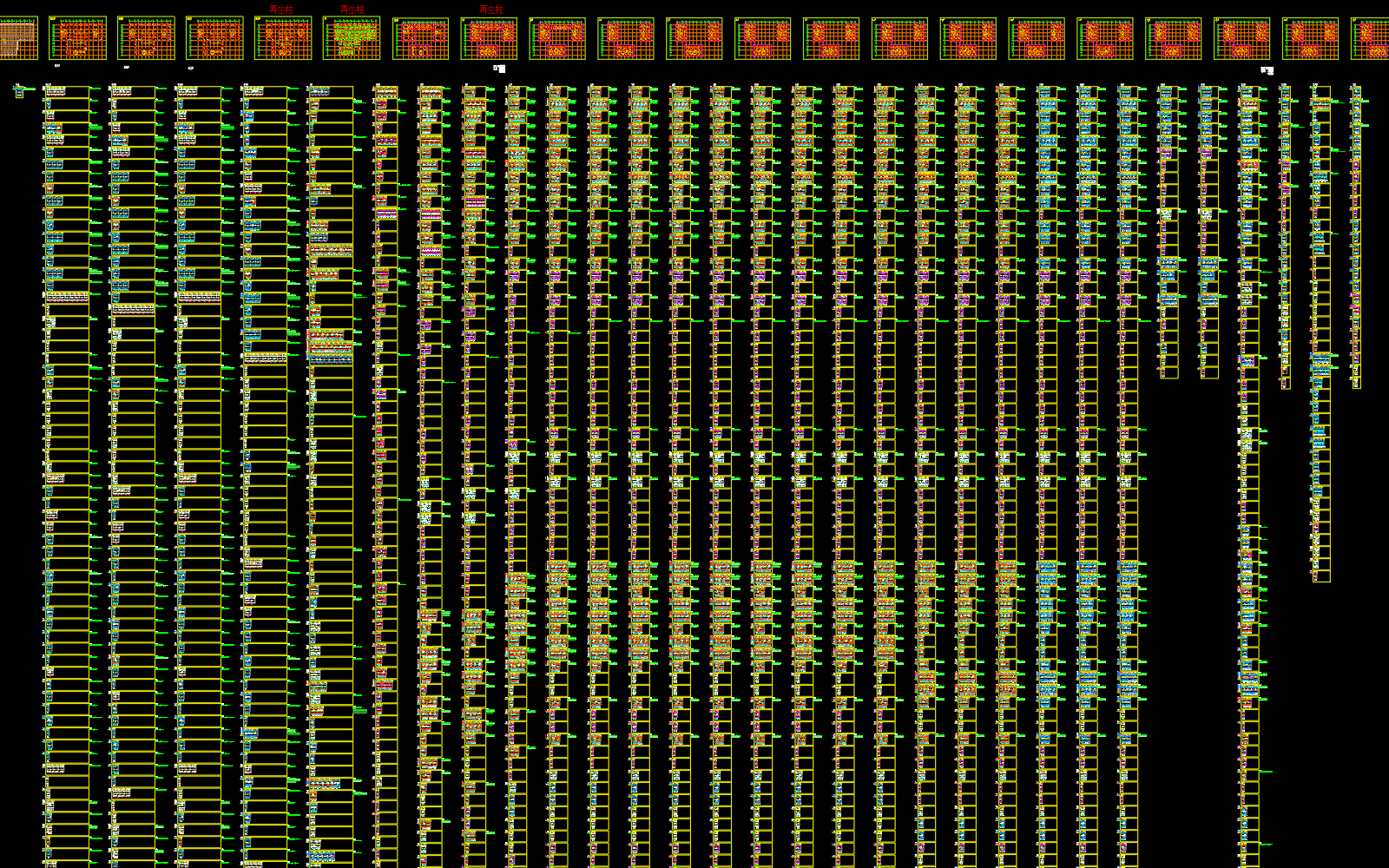

一句話說明：執行此指令後，系統會依據梁配筋資料，一次批量繪製整個樓層所有梁台的施工圖，自動排列在指定位置。

這個指令能做什麼

這是梁系統中最核心的輸出指令。你只需確認是否重新載入最新配筋資料、框選樓層範圍框，並指定繪圖起點，系統就會自動讀取所有梁台的資料，依序繪製完整的梁施工圖（含主筋、箍筋、尺寸標注等），無需逐台手動繪製。

適合什麼時候使用

操作步驟

1. 確認已完成以下前置作業：
   • 梁繪圖參數已設定（GzB →「參數設置」分頁）
   • 高程定義（頭尾同高 或 頭尾不同高）
   • 台號定義（台號定義）
   • 梁配筋資料已建立完整
2. 輸入指令 Gz806 並按 Enter
3. 選擇是否重新載入梁配筋資料（若資料剛更新，建議選「是」）
4. 圈選目標樓層的範圍框
5. 指定施工圖繪製的起點位置
6. 系統自動批量繪製所有梁台施工圖

注意事項

梁參數沒有像版系統 GzS 那樣的獨立設定指令，一律從 GzB 進入，在視窗的「參數設置」分頁完成設定並儲存。

同樣的檢查也適用於 Gz8061（自由選取繪製）、Gz880 與 Gz880X（料長刷新）。

• 若圖面上已有舊的施工圖，需手動清除後再重繪，避免圖面重疊
• 繪製期間會顯示進度視窗，大型專案需要等候完成；批量繪製多個樓層時，主進度條顯示「樓層 X/N：樓層名」，副進度條顯示序號組進度
• 只需繪製部分梁台時，請改用 梁施工圖自選繪製
• 多分區專案：系統依樓層名稱自動找出其所屬分區，A 棟、B 棟等各棟別的專屬樓層可正確識別，不會因全區查詢而漏繪；若某樓層在分區設定中找不到對應分區，該樓層會被跳過，請確認各分區的樓層列表填寫正確
• 連續壁正交梁（DW 在支承外）：當連續壁位於柱支承外側（系統依連續壁內側距離 vs. 柱支承寬自動判斷），施工圖基準點會向右偏移一個壁厚以留出填充空間，主筋彎鉤退縮以完整柱支承寬計算（非壁厚）；若端部設定為「續接器」，則筋端直抵支承外緣，無退縮
• 鋼柱（SRC 鋼骨）標示：系統會偵測平面圖「Grebarz_鋼柱樣線」圖層上、落在柱支承範圍內的鋼骨線條，並依實際位置在施工圖對應支承範圍內繪製鋼骨標示（閉合矩形＋交叉斜線填充，樣式與連續壁的填充區隔以避免混淆）。偵測到鋼骨時，圖框右側「注意」提示欄會加註「鋼柱斷筋需人工處理」——系統只負責把鋼骨畫在正確位置，主筋本身不會自動避讓或斷筋，鋼骨與主筋的相對位置需你依現場實際配筋需求手動調整。若需要處理跨越鋼柱位的筋線，可執行 Gz824（梁筋: 鋼柱位斷筋）自動裁切筋線、設定斷筋端部並重掛文字，但一次只能處理跨越 1 處鋼柱的筋線，仍需依實際配筋狀況搭配手動處理。鋼柱樣線的顏色會影響標示畫法：若該處鋼柱樣線畫成紅色（沿用「柱線紅色＝下方柱線」的既有色彩慣例），代表鋼骨頂部已終止於此層、不再往上延伸，系統會將該處鋼骨標示的頂部下降 200，讓標示不頂到支承頂端，提醒你這裡的鋼骨不會與梁上層筋接觸；若鋼柱樣線維持一般顏色，則代表鋼骨會貫通到上一層，標示照樣畫滿整個支承高度。因此畫「鋼柱樣線」時，鋼骨若已在此樓層到頂就畫成紅色，若會貫通到上一層、與梁上層筋同高則維持一般顏色即可，同一台梁施工圖上可以正確混合兩種情況。此行為與 Gz8061（自選繪製）完全一致
• 周邊梁不處理：梁配筋參數若勾選「連續壁正交梁_周邊梁不處理」，系統會自動偵測連續壁端是否為周邊梁。偵測為周邊梁時，端部強制採用彎鉤，不繪製公牙筋，即使整體設定為「彎鉤+續接器」；若繪出結果不符預期，可執行 Log806 診斷 確認 isDwOutside 與 IsPerimeterBeam 判斷結果
• 圍束區補強標註：若梁配筋參數「箍筋」頁籤已啟用「一般梁圍束區補強」，每跨梁的左右柱端各插入黃色雙行標註（上行：圍束區長度如 1/4Ln=120；下行：補強方式＋組數如 立繫 4組）及對應料型圖塊。大梁/小梁的套用範圍依「適用範圍」設定決定；組數依圍束區實際長度計算（非寫死 2H）
• 每梁立繫（VerticalTie）：若該梁建檔資料（BeamData）設有每梁立繫規格，系統依 VerticalTieRangeType 決定繪製範圍：SyncALL（全跨一段）、Sync2H（兩端各 2H）、SyncConf（兩端各 1/4Ln）；三種模式均以黃色雙行標註呈現並插入立繫料型圖塊。設有每梁立繫時，圍束區補強不再繪製（兩者互斥）
• 每梁橫繫（HorizontalTie）：若建檔資料中設定了橫繫規格，系統固定以全跨方式繪製橫繫標註與料型圖塊；若同跨已有立繫，橫繫標註向上偏移一層避免重疊
• 雙箍單蓋料型：若梁配筋參數「箍筋」頁籤將「雙箍形式」設為「雙箍+單蓋」（預設為「雙箍+雙蓋」，維持原行為；地梁層不適用此選項），箍筋標註中屬於雙箍（x2x 開頭）的區段會改用專屬的「雙箍單蓋」料型圖塊插入（1 組＝2 支箍身共用 1 個箍蓋）。跨內若同時存在雙箍區段與一般箍區段，兩種料型分別插入圖塊：跨長 > 470cm（依箍馬圖示比例縮放）時左右排列於跨長 1/4、3/4 處；跨長不足時改為單欄直排堆疊——此時若同跨又有寬深兩種斷面尺寸，會直排堆疊 4 顆圖塊，請留意是否互相重疊；只有跨長 > 470cm 且同時有寬深兩種斷面尺寸時，才會排成 2×2 網格。整跨全為雙箍區段時，只插入一顆雙箍單蓋圖塊。COUNT 屬性記的是「組數」，不是支數——核對數量時不能直接把雙箍單蓋圖塊與一般箍圖塊的 COUNT 相加當總支數。跨內若同時有 x3x/x4x（子母箍層級前綴）標註與雙箍單蓋並存，圖框「注意」提示欄會加註提示，建議以 Gz806S 檢查子母箍料型是否正確。此行為與 Gz8061（自選繪製）完全一致
• 隔層墊直料規整：若啟用梁配筋參數「工作筋」頁籤的隔層墊功能，搭接段墊筋、支撐墊（甘蔗筋型式）、隔層墊直料、S掛勾下層直料等所有直料工作筋的長度規整，固定採用 "020"（無條件進位至 20 的倍數），不受專案的「規整方法」參數控制；S掛勾的掛鉤部分（rsr）不執行規整
• 腰筋連續搭接合併（Waist Continuous Merge）：當腰筋分段設定為「同長連續搭接」時，系統會自動將符合以下所有條件的相鄰跨腰筋合併繪製為單一連續腰筋（而非每跨各畫一條）：
  • 相鄰跨皆設定為「同長連續搭接」（大梁/小梁/地梁逐跨判斷）
  • 規格（號數）與根數（每側支數）相同
  • 梁深與梁寬相同（斷面有變化時自動中斷）
  • 前跨尾高程等於後跨頭高程（高程不銜接時自動中斷）
  • 相鄰跨中線方向差異 ≤ 1°（梁台有偏折節點時，僅在偏折交界斷開，其餘直線連續區段照常合併）
  • 合併後的腰筋兩端延伸量仍依兩端梁跨的支承寬與搭接長度分別計算
• 梁位偏心判定：「梁位偏心: 注意主筋截斷」警示僅在多跨梁的跨界節點發生中線偏移時才會出現；單跨梁（無論中線是否為弧線或折線）不觸發此警示。若排查結果有疑義，可執行 Log806 診斷確認各跨的偏心判定結果
• 弧線梁與折線梁施工圖：含弧段（bulge）的複雜序號線（彎折梁、弧線梁）已強化帶狀選集演算法，解決舊版本中這類梁台平面套塊可能產生「空套塊（看似未插入）」的問題；若舊專案曾遭遇此現象，重新執行 Gz806 即可修正
• 多跨連續梁主筋加鐵支數修正：多跨連續梁的上、下層主筋加鐵（含續接筋收尾、跨界筋串延續、全正值中間跨）過去在特定配筋組合下，筋串支數與實際扣除量可能對不上，曾出現整跨漏畫、支數異常偏多或偏少、甚至扣出負支數的情況。此問題已徹底修正：系統現在會以「每一跨、每一段的實際可用支數」逐段核對筋串支數上限，確保畫出的支數與配筋表完全一致。修正後，同樣的配筋在特定情況下會被拆成更多條較短的續接筋（而非過去可能延伸過長的少數幾條）——這是為了讓每一段支數都精確吻合配筋表而產生的必然結果，並非新的缺陷。若拿新舊版本圖面比對發現分段變多，屬正常現象。若舊專案曾遭遇續接筋支數異常、整跨漏畫或中央主筋短少的情況，重新執行 Gz806 或 Gz8061 對受影響的梁重繪即可修正
• 連續梁鏡射配置自動偵測：當某個梁台的平面圖序號線排列方向與配筋資料的梁編號順序相反時（例如配筋資料是 B1、B2、B3，但平面圖上實際的連接順序卻是 B3→B2→B1），若直接依配筋資料繪製，非對稱梁（上層筋、下層筋左右支數不同，或加鐵距左右不同，或箍筋左右不同）的施工圖會左右畫反。系統現在會自動偵測序號線的排列方向，判斷出反向的梁跨後，將該梁的上層筋、下層筋、箍筋、加鐵距左右對調再繪製，使施工圖符合現場實際配置；處理後圖框「注意」提示區會標註「已經處理鏡射配置」。
  • 只有非對稱設計的梁才會被鏡射；單跨梁台、梁編號無法解析出數字（含編號數字後方仍接有英數字尾綴，如 FG54A、B12X，此時同樣視為無法解析）、梁編號含特殊符號（如 .、-、/ 或中文），或一般正常順向排列的梁台，一律不受影響，行為與過去相同。因此若梁編號採用「數字+尾綴」命名法（例如 B3A、B2A、B1A），即使整台是非對稱設計、平面圖排列方向也確實反向，系統目前仍不會自動鏡射——這是比過去更保守的已知行為邊界，遇到這種命名法而預期的自動鏡射沒有觸發，屬於目前刻意保留的限制，並非缺陷
  • 若看到「已經處理鏡射配置」提示但覺得不符預期，可先回平面圖確認該梁台序號線的排列方向是否符合設計原意；若確認排列方向本就如此、鏡射後的配置才是正確結果，則不需要再做任何調整；若懷疑判斷有誤，可執行 Log806 診斷 確認梁編號解析與鏡射判定結果
• 梁台頭尾支承寬度過大修正：量測支承寬度時，若梁台最起點與最末端（第一跨的頭支承、最後一跨的尾支承）外側恰好有其他梁樣線落在量測範圍內，過去的判斷邏輯可能誤把該處不相干的遠處梁樣線一併納入計算，量出的支承寬度明顯偏大，甚至接近整支梁跨長。此情形只發生在整台梁的頭尾支承，跨與跨之間的中間支承不受影響、判斷邏輯維持不變。此問題已修正：頭尾支承現在只採計最靠近端點的量測結果，不再誤觸遠處梁樣線。修正後，受影響梁的頭尾支承寬度標示、鋼柱（SRC）標示範圍、以及主筋端部退縮量（進而反映在料單的主筋長度）都會變小、更準確——這是修正後的正確結果，並非新的缺陷。若先前輸出的施工圖曾出現梁台頭尾支承寬度明顯偏大的情形，重新執行 Gz806 或 Gz8061 對該梁台重繪即可套用修正；支承寬度原本正常的梁不受影響。如需確認實際採用的判斷規則，可執行 Log806 診斷 查看
• 斜向梁台判定修正：過去序號線走向為斜向（非水平或垂直）的梁台，可能整台畫不出來，或被誤判為「梁編號不在中線上」而略過不畫（常見於標注文字維持水平書寫、未沿梁走向書寫的情況）。此問題已修正，重新執行 Gz806 或 Gz8061 即可正常繪製（兩者共用同一套判斷邏輯）
• 跨界支承寬度量測一致性修正：過去同一個支承分別從左跨、右跨量測時，若其中一跨跨長較短（低於 280），量測範圍可能延伸過頭、量到不相干的鄰跨構件，導致同一個支承從左右兩側量出互相矛盾的數字（例如左跨量到 60、右跨量到 265）。此問題已修正，重新執行 Gz806 或 Gz8061 對受影響梁台重繪即可套用修正；跨長較長、原本量測正確的支承不受影響
• 懸臂端支承寬度與跨長修正：過去懸臂梁的懸臂尖端向外原本空曠無構件，卻可能被誤判出一個不存在的支承，導致跨長被誤縮短、同時多算出一個不該存在的支承寬度（實例：跨長從 205 誤砍成 175，支承寬誤算成 30）。此問題已修正，懸臂尖端量不到構件時會正確回傳支承寬 0，重新執行 Gz806 或 Gz8061 重繪懸臂梁即可套用修正
• 弧線／直線序號線判定修正：過去序號線若不是以聚合線繪製，而是弧線（ARC）或直線（LINE），會被誤判為「沒有對應的序號線」而整台跳過不畫。此問題已修正，系統現在能正確辨識並處理 ARC、LINE 型式的序號線，重新執行 Gz806 或 Gz8061 即可正常繪製
• 未繪製／略過梁台的異常回報：繪圖迴圈結束後，若有梁台因「序號無對應序號線」「序號線上找不到梁編號」（區分整台未繪製與該台後段梁跨未繪製兩種情況）「梁編號不在中線上」「跨長量測失敗」，或收尾比對後仍查不出原因而歸類為「未繪製(原因不明)」等情形而未能繪製，系統會先跳出警示視窗告知共有幾處異常，接著要求你在圖面空白處指定「異常清單插入位置」。系統會在該處畫出標題（白字）與逐條明細（黃字），並以桃紅色指引線從清單連到每一處異常在圖上的實際位置，方便逐一排查、補畫；這些標示位於「Grebarz_偵錯提示」與「Grebarz_偵錯指引線」圖層，兩者皆設為不出圖，不影響正式出圖。若沒有任何異常，則完全不會跳出這個流程，繪圖照常直接完成，不會多問一步。此行為與 Gz8061（自選繪製）一致
• 梁編號不在中線上不再逐跨中斷批量繪製：批量繪製途中若某跨的梁編號未落在中線上，系統不會再逐跨彈窗打斷整批繪製流程，而是略過該跨並統一收錄進上述的異常清單，其餘梁台可繼續完成繪製，繪製結束後再一併排查
