指令 Gz8100 - 梁筋自動搭接

一句話說明：圈選梁台繪圖框後，系統依配筋規則自動計算並在最適位置插入搭接點，一次完成整個梁台的搭接配置。

這個指令能做什麼

執行 Gz8100 後，你只需框選要處理的梁台繪圖框，系統就會自動判斷每支梁筋的搭接位置，依照錨定長度、搭接倍率等專案設定計算，批量生成搭接標示。是梁施工圖完成繪製後的核心整理步驟。

適合什麼時候使用

操作步驟

1. 輸入 Gz8100 執行指令
2. 框選一個梁台的繪圖框範圍（拖曳矩形選取）

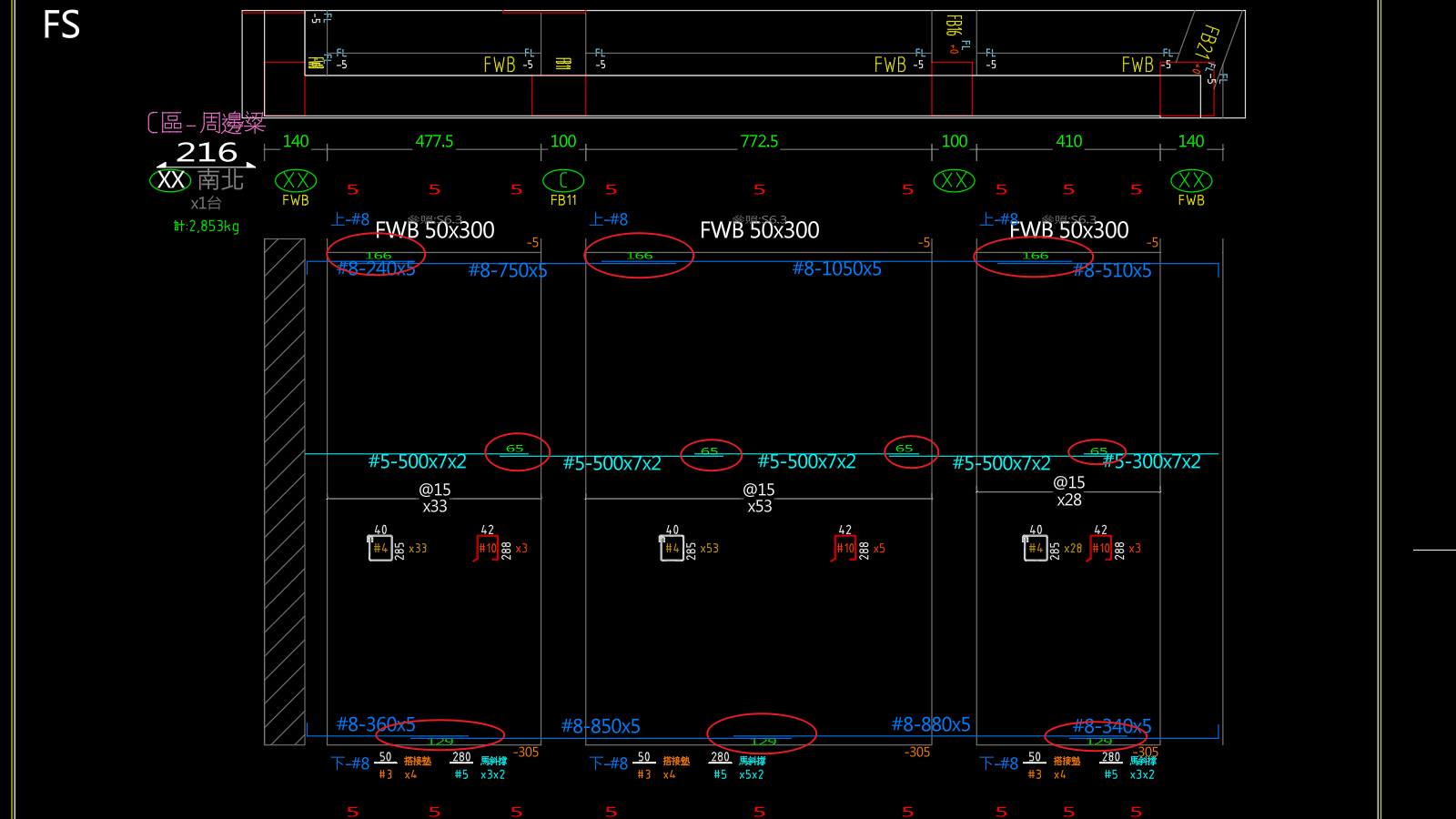

3. 確認後系統自動計算並繪製搭接標示
4. 可繼續框選下一個梁台，或按 Enter 結束

注意事項

• 若搭接結果個別位置不符合要求，可再使用 Gz810 自由搭接 手動微調
• 可重複執行，系統會覆蓋既有的搭接標示
• 多分區專案：系統會依樓層文字所屬的分區自動判斷是否為地梁，各分區獨立的樓層編號不會混用
• 批量進度提示：框選 5 個以上梁圖框時，系統自動顯示進度視窗（如「處理 3/12...」），執行期間畫面不跳轉至各梁跨
• 腰筋責任區間歸屬：腰筋依 X 座標排序，每跨負責 [本跨左界, 下一跨左界) 的開區間範圍。即使由 Gz806 合併產生的連續長線中心點落在支承間隙也不會漏選，確保每段腰筋唯一歸屬至某一跨。
• 腰筋短料保護：同長連續搭接模式下，若切割後末段 < 固定長 × 0.8，系統保留整段不搭接，避免產生過短的廢料。搭接行為依序判斷：對搭（兩段皆足夠）→ 保留整段（任一側不足）→ 固定長連續搭接。

常見問題

Q：升級後執行自動搭接，發現搭接提示的 fc' 數字或搭接長度跟以前不一樣了，是不是算錯了？

A：不是錯誤，是查表規則的修正結果。梁的混凝土強度過去是查梁自己所在樓層的設定，但現場澆置時梁版是與下方柱牆同一批灌注的——因此系統改為查「下一層」（該樓層正下方那一列）的混凝土強度，基礎層與頂層因無下一層可取，維持取自身。

只有當你的專案在相鄰樓層設定了不同的混凝土強度時，搭接長度、錨定延伸長度才會跟著改變；若各樓層強度都設定一致，數字不會有任何變化。

提示格式 fc'= 420 (1FL) 中括號標的是「這是哪一層的梁」，不是查表來源樓層。若想確認數字是否正確，請對照樓層設置中「下一層」（1FL 就對照 B1F）的混凝土強度是否與提示相符。

此變更只影響梁（以及版）的查表規則，柱、牆仍依原規則取自己所在樓層的強度。
