使用情境：門窗表識別到清單管理全流程
拿到建築門窗表之後，框選標註就能自動讀出每個開口的寬、高、台度，建成一份可隨時批量修改、指派樓層的數位門窗清單，不需要一筆一筆手動輸入。
這個情境能解決什麼問題
門窗開口資料是牆配筋繞不開的前置作業。一棟樓動輒幾十種開口編號（W1、D1、AD2、W1.2 等），以往做法是對著建築門窗表逐一讀寬、高、台度後手動輸入；若同一種窗出現在多個樓層，每層都要重複建一次，改尺寸時也要逐筆查找。
還有一件事得先弄清楚：那份門窗表標的到底是門窗本身的尺寸，還是已經讓出填縫的實際 RC 開口尺寸。 這是建檔時系統會問的唯一一題，判斷錯了，整批開口的範圍會一起差一個填縫厚度——而且不會有任何錯誤提示。
透過 Gz9330 和 Gz9331 的組合，這份工作可以從框選動作開始，讓系統自動把四項資料對應綁定，再用門窗清單介面批量管理。
完整流程概覽
從框選門窗表標註，到完成門窗清單並能讓後續牆立面、牆配筋直接讀取，整個流程分為四個步驟：識別標註、確認建檔（含 MO 尺寸判定）、清單批量管理、指派適用樓層。
操作流程

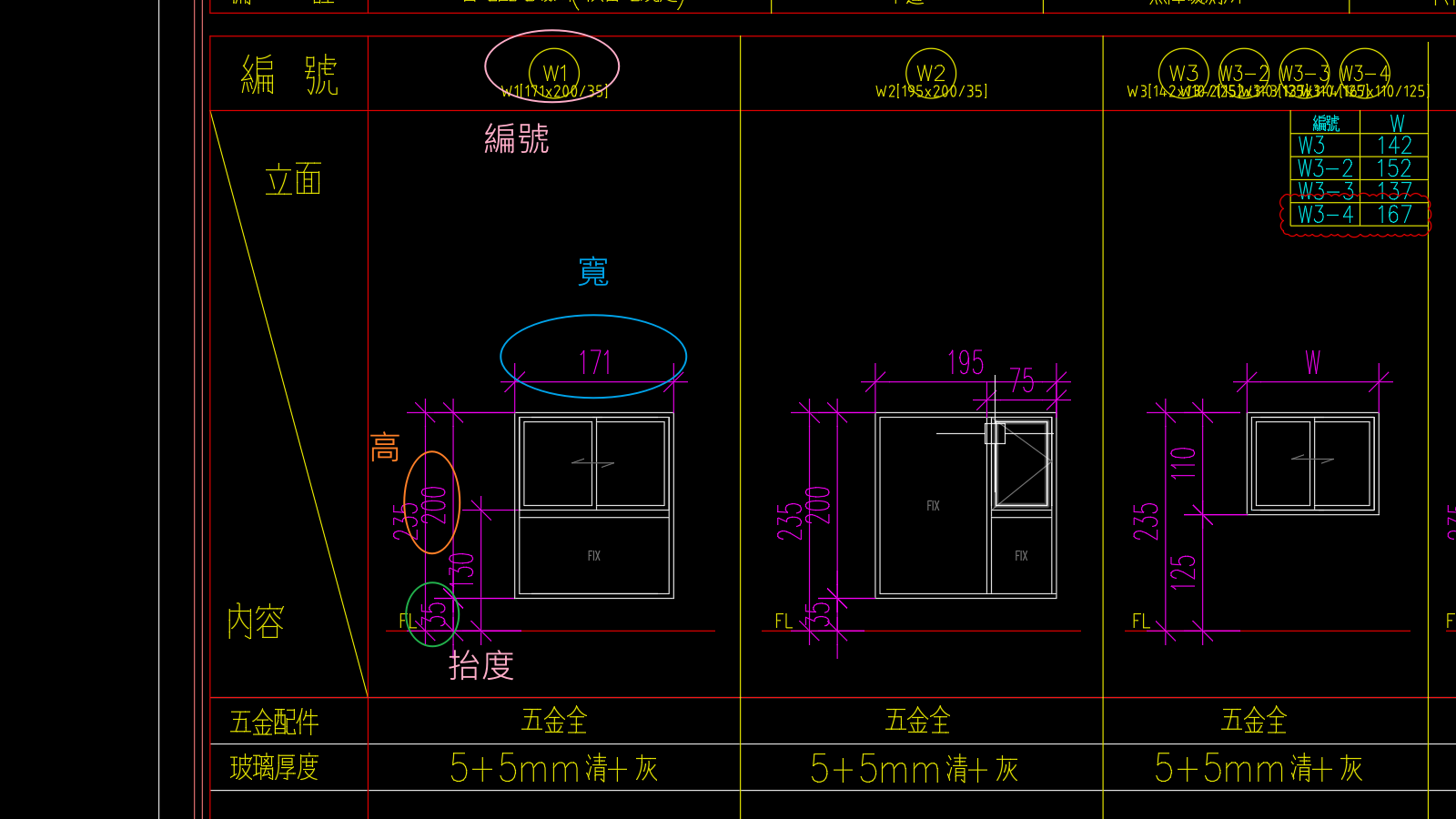

第一步：框選門窗表標註，讓系統自動綁定
執行 Gz9330，依序框選門窗表中的：
- 寬度標註
- 高度標註
- 台度標註（窗底離地高度）
- 開口編號文字（W1、D1、AD2 等）
框選完成後，系統將四項資料自動對應成一筆門窗資料。編號含小數點的開口（如 W1.2 等特殊命名）也可以正確識別，無需另行處理。
台度是窗戶底部離地板的高度，決定窗底板的位置。台度正確，後續牆立筋與水平筋的配置範圍才能準確計算。
第二步：確認建檔
執行 Gz9331，框選第一步識別出的門窗資料，系統會問一個關鍵問題：這批尺寸是不是 MO 尺寸？
系統問的是：「是否為MO尺寸？（MO尺寸: 已經退 填縫厚度 的實際RC開口尺寸）」
MO 尺寸 = 已經把填縫讓出來的「實際 RC 開口尺寸」——它比門窗本身大一圈。 建築門窗表上標的通常是門窗本身的尺寸，那不是 MO。
| 你的回答 | 系統怎麼做 |
|---|---|
| 是 MO | 直接採用這個尺寸當開口範圍 |
| 不是 MO | 每邊自動再外放 2.5cm 補上填縫（寬、高各多 5cm） |
答錯不會有錯誤提示，圖也照畫得出來，只是後續牆立面與配筋的開口範圍整批偏掉。 拿到圖時先確認那份門窗表標的是哪一種，再回答。
確認後系統將這批門窗資料正式寫入。這個步驟同時提供核對機會，避免第一步框選時誤選到多餘的標註。

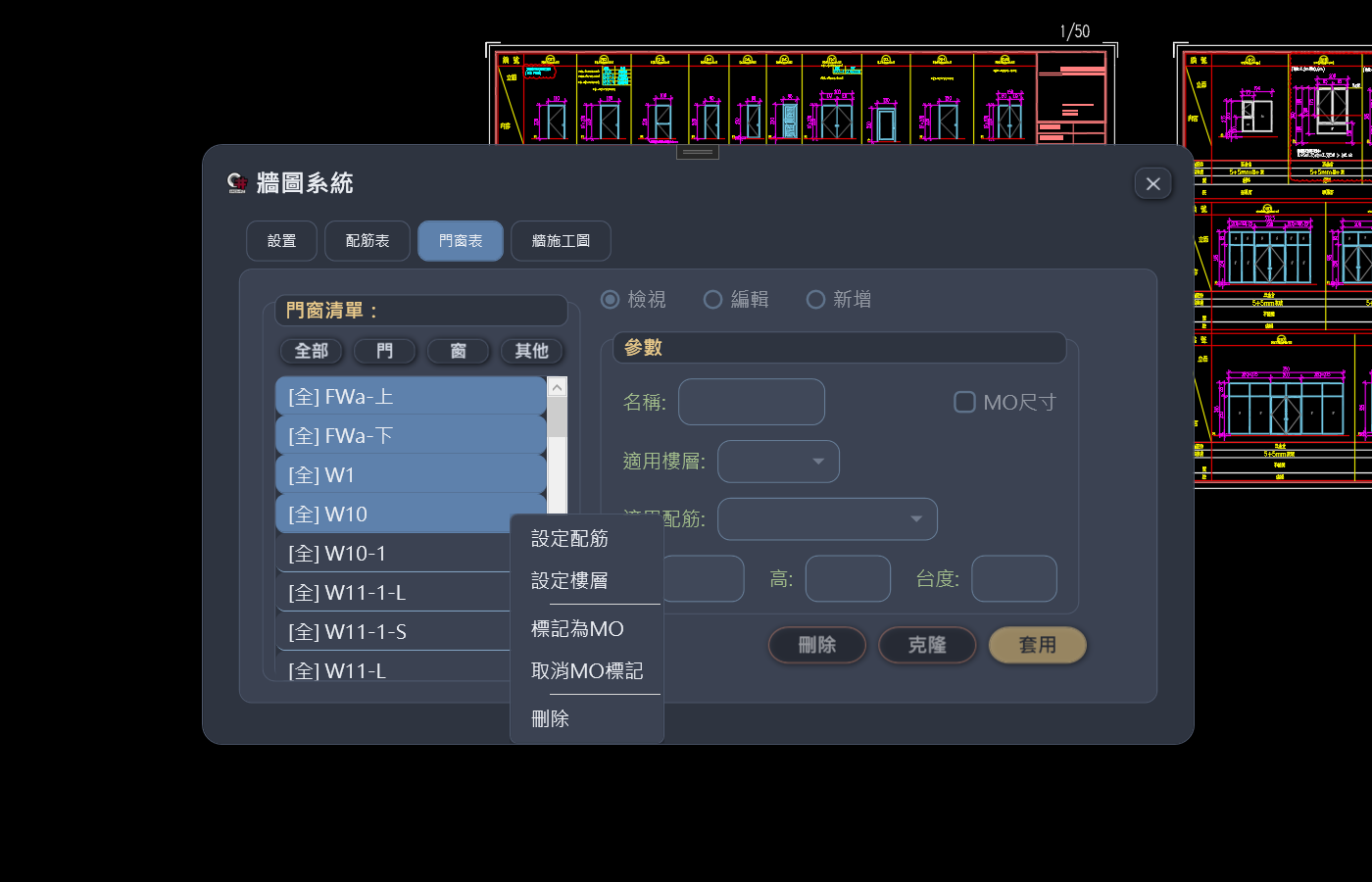

第三步：在門窗清單中批量管理
門窗清單不是獨立指令，它在牆圖系統裡面：執行 GzW 開啟牆圖系統入口，切到「設置門窗表」分頁即可。
清單把所有開口一覽排列，上方可依 全部 / 門 / 窗 / 其他 篩選。選取一批之後可以：
| 批量操作 | 用途 |
|---|---|
| 設定配筋 | 一次指定整批開口的補強配筋 |
| 設定樓層 | 把一批開口指派到指定樓層 |
| 標記為 MO ／ 取消 MO 標記 | 標示該開口採用 MO 尺寸 |
| 刪除 | 移除選取的開口 |
單筆則可檢視 / 編輯 / 新增。
批量修改對「要把某一批窗統一改配筋」或「這層的開口整批換樓層」這類需求特別省力。
第四步：指派樓層
每一筆開口都有「適用樓層」欄位（必填），清單中的正式名稱格式是 [樓層] 開口編號。
跨樓層共用有兩種做法：
| 做法 | 適用情境 |
|---|---|
| 樓層設為「不限」 | 全棟共用的開口。名稱不帶樓層前綴，各樓層都讀得到 |
| 批量設定樓層 | 該批開口只用於特定樓層。選取後套用，名稱會一併改成 [該樓層] 編號 |
因為正式名稱是 [樓層] 編號，若套用後會與既有開口撞名，那幾筆會被略過不動，
系統會回報「已套用 N 筆、M 筆因名稱重複跳過」。
看到跳過數字不是零時，回頭確認那幾筆是不是本來就已經建過了。
後續步驟
門窗清單建置完成後，牆立面圖與牆配筋指令會直接讀取這份清單。一份清單維護、全圖同步更新，不需要再到圖面上逐一修改開口位置資料。
若門窗表標註方向不一致，導致識別時方向錯誤，可先執行 Gz243 快速翻轉標註方向，再進行識別。
實際節省多少時間？
| 工作項目 | 以前做法 | 使用 Grebarz |
|---|---|---|
| 建立一棟樓的門窗清單（數十種開口、跨多樓層） | 1.5–2 小時（手動逐筆輸入 + 核對） | 15–25 分鐘（框選識別 + 清單批量調整） |
| 修改某規格開口尺寸 | 逐筆查找、逐筆修改 | 多選該批開口，一次批量改 |
| 相同開口用於多個樓層 | 每層重新建一次 | 樓層設「不限」全棟共用，或批量指派樓層 |
常見問題
若某幾筆開口沒有被框選到，可以在門窗清單介面中手動新增，或重新執行 Gz9330 補選漏掉的標註。
目前版本已修正含小數點命名的門窗編號識別問題，若仍遇到問題請確認 Grebarz 已更新至最新版本。
涉及的指令
| 指令 | 用途 |
|---|---|
| Gz9330 | 識別門窗表，框選寬/高/台度標註與開口編號文字，自動綁定成一筆資料 |
| Gz9331 | 框選識別資料 → 確認是否 MO 尺寸 → 正式建檔 |
| Gz243 | 標註翻轉，門窗表標註方向不一致時快速調正 |
