梁平面資料整理

在進入配筋施工圖繪製之前,你需要先完成「梁平面資料整理」這個前置流程。這個階段的目標是讓系統讀懂你的平面圖——哪裡是梁、梁的高程是多少、哪些位置有斷面增築——後續的自動化出圖才能順利執行。

整體流程概覽

梁平面資料整理分為兩個主要階段:

  1. 幾何建置:讓系統辨識平面圖上的梁,並賦予位置、高程、增築等屬性
  2. 平配檢核:用視覺化工具反向驗證資料是否正確,確認後才進入繪圖

完整流程如下圖所示:

順序 步驟 說明
1 梁號歸位 系統辨識梁位置並建立中心線
2 高程設定 定義每支梁的結構高程
3 增築範圍定義 標示梁斷面有局部增厚的區域
4 梁台出圖序號 設定施工圖的出圖順序
5 梁柱深度檢討 自動計算梁柱接頭淨高
6 尺寸套繪比對 確認資料庫斷面與平面圖一致

第一步:梁號歸位

執行 Gz802 後,系統會自動掃描你框選範圍內的梁編號文字,找到對應的梁邊線,將文字歸位到梁的幾何中心,並在兩條梁邊線之間繪製梁中心線。這條中心線是後續所有系統判斷的基礎,非常重要。

操作步驟

  1. 確認平面圖上的梁邊線都位於正確的梁線圖層
  2. 輸入指令 Gz802,按 Enter
  3. 框選要處理的平面圖範圍
  4. 系統自動處理,完成後檢查每支梁是否都產生了中心線

狀態顏色判讀

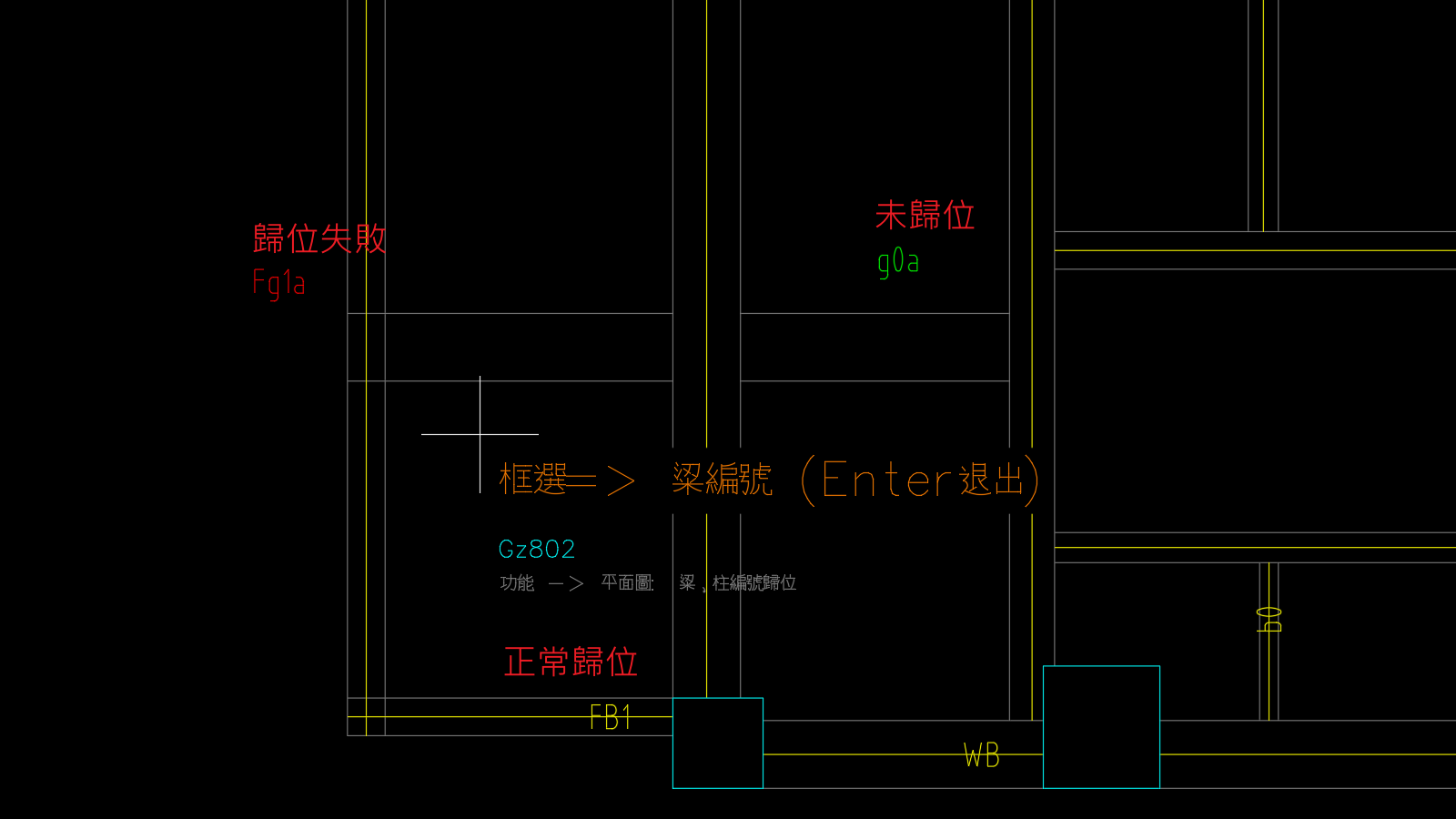

梁編號歸位的三種顏色狀態

執行完成後,梁編號文字會以顏色回饋告訴你結果:

編號文字顏色 意義 處理方式
綠色 尚未處理 重跑一次即可,黃色的會自動跳過
黃色 成功辨識,資料有效 無需處理
紅色 無法辨識梁位置,或只找到單邊梁線 檢查梁線圖層與文字方向,見下方說明

變色的只有梁編號文字本身,梁邊線與梁中線都維持原狀。

綠色是 Grebarz_梁號 圖層的預設顏色(ByLayer);處理後系統改寫文字物件本身的顏色蓋過圖層色,所以不是綠色就代表已處理過。

💡文字方向決定「往哪裡找梁線」

系統不是拿文字角度去跟梁線比對是否平行。它做的是:以梁編號文字為中心,沿文字方向建立一個 5 × 1000 的細長搜索框(左右各 2.5、前後各 500),只在這個框裡找梁邊線。

所以文字方向歪掉的後果是搜索框掃不到梁邊線,而不是「角度差超過幾度」。斜梁的梁編號文字必須跟著梁一起旋轉,否則細長框會朝錯的方向掃出去。

找到候選線之後才判斷兩條線是否平行,這一關的容差是方向夾角 5°(反向也算平行),而且兩線的平行距離必須大於 20,太貼近的兩條線不會被當成一對梁邊線。


第二步:高程設定

梁的高程決定了施工圖繪製時的斷面位置與淨高計算,需在梁號歸位完成後設定。

平梁(頭尾等高)

執行 Gz8031,在對話框輸入高程數值(如 350,代表 FL+350),點選梁中心線,系統自動標註。

斜梁(頭尾不同高)

執行 Gz8032,依序點選梁的起點與終點,分別輸入兩端的高程數值。後續繪圖時,系統會依照梁跨長度進行線性插值,精確計算每一處的高度變化。

輔助工具

若你的圖面使用大地高程(GL)而非樓地板高程(FL),可開啟 Gz803P 高程換算器視窗,輸入 GL 與 FL 的差值後框選圖面範圍,系統會將選取範圍內的高程文字批量換算。

換算器提供兩個方向:


第三步:增築範圍定義

當梁斷面有局部加寬或增厚時(例如頂樓防水台度、結構破口填補),需用 Gz804 定義增築區域,系統才能在出圖時正確計算箍筋與斷面形狀。

兩種定義方式

矩形增築:直接用滑鼠拖曳畫出矩形框,系統會自動判斷這個矩形接觸到梁的哪一側,並將標註文字配置在對側以避免重疊。

不規則多邊形:先畫好封閉的聚合線(支援圓弧),再執行 Gz804 選取該聚合線,系統計算幾何中心並自動填入斜線填充。

🚨增築範圍必須緊貼梁線

增築矩形或聚合線必須與梁邊線「緊貼」或「重疊」。若之間有微小間隙,系統會判定為無關圖形,出圖時不會顯示。繪製時請務必開啟物件鎖點(Osnap)並鎖定到梁線上。


第四步:梁台出圖序號

施工圖是以「梁台」為單位出圖的——一條聚合線串聯多支連續梁(例如 G1-G2-G3),系統為這條序列指定一個流水號,作為批次出圖的索引。

執行 Gz805,沿著梁的連續方向繪製聚合線串過各梁編號,注意繪製方向決定出圖的左右方向


第五步:梁柱深度檢討

在進入費時的施工圖繪製前,建議先執行 Gz8074 進行梁柱接頭深度檢討,確認淨高是否符合設計。

系統的運算邏輯:

  1. 掃描框選範圍內的柱位
  2. 找出所有穿過柱位的梁中心線
  3. 讀取每支梁的高程(由第二步設定)與斷面深度(由配筋識別提供)
  4. 計算各梁底部高程,取最高頂部與最低底部
  5. 在柱位旁標註結果,格式為 +高程, D深度(深度無條件進位至 5cm 倍數)
ℹ️前置條件

此檢討指令需要兩個資料都已就緒:(1) Gz802 產生的梁中心線;(2) 配筋識別階段建立的梁斷面資料。若某柱位沒有出現標註,通常是其中一項資料缺漏。


第六步:尺寸套繪比對

執行 Gz8071 可將系統配筋資料庫中記錄的梁斷面尺寸(寬×深)標註回平面圖,與原始圖面的標示進行比對。若兩者不一致,會出現警告標記。

這是確保「配筋資料庫的數據」與「平面圖的梁尺寸」完全吻合的最後把關步驟,建議在正式出圖前執行一次。


常見問題

執行梁號歸位後,文字變紅且沒有移動

依可能性排序:

  1. 梁邊線不在正確圖層 —— 搜索只吃指定梁線圖層上的 LINE/LWPOLYLINE/ARC。
  2. 文字方向不對 —— 搜索框沿文字方向延伸,方向錯就掃不到線(斜梁的文字要一起轉)。
  3. 兩條候選線不夠平行 —— 方向夾角超過 5° 就不算一對。
  4. 兩條線太靠近 —— 平行距離必須大於 20。
  5. 梁寬超出自動配對的上限 —— 此時改用 Gz8021 梁編號歸位(手動):先圈選兩條梁邊線、再點梁編號文字。手動版沿用同一套平行判定,但不受梁寬上限限制,正是為這種案例準備的。
ℹ️有三種文字會被系統直接略過

(1)已是黃色的文字——代表上一輪已成功處理,重跑時自動跳過;(2)全中文的文字;(3)空字串。所以重跑整個範圍是安全的,不會把已完成的梁重做一次。

增築定義了,但出圖沒有顯示

幾乎都是接觸判定失敗。請刪除舊的增築範圍,重新繪製時確保聚合線或矩形的邊緣確實壓在梁邊線上(用 Osnap 端點鎖定)。

梁柱深度檢討某個柱位沒有標註

先確認 Gz802 是否成功為該位置的梁產生中心線(檢查 Grebarz_梁中心線 圖層上有無黃色中心線),再確認配筋識別階段是否已建立該梁的斷面資料。兩個條件都必須滿足才能計算。

高程輸入錯誤如何修改

直接再次執行 Gz8031Gz8032,選取同一支梁的中心線並輸入正確數值即可覆蓋,不需要先刪除舊的標註。
