梁配筋識別

一句話說明：將 CAD 圖面上的梁配筋標註自動讀入系統，為後續施工圖繪製與鋼筋料表計算建立資料基礎。

功能概述

梁配筋識別是梁系統工作流程的第一步。執行後，系統會掃描你的 CAD 圖面，自動辨認梁編號、主筋、箍筋、腰筋等標註文字，並將這些資料整理成結構化資料存入專案資料庫。

這個步驟完成後，後續的平面整理、施工圖繪製與鋼筋數量統計都能自動引用這份資料，不需要手動重新輸入。

系統支援三種主流圖面格式：

• 傳統平面式：配筋標註直接寫在平面圖的梁線上（最常見）
• 剖面詳圖式：配筋以剖面圖方式表達
• 表格條列式：配筋資訊整理在表格中

識別流程

第一步：定義配筋圖紙（Gz8000）

執行識別前，先告訴系統「哪一張圖紙裡有哪些梁」。

1. 執行 Gz8000（定義配筋圖紙）
2. 系統自動搜尋圖框內的圖號文字
3. 逐一確認每張圖紙的範圍與圖號對應

第二步：執行配筋識別

依照你的圖面類型，選擇對應的識別模式：

傳統式識別

適用於一般平面配筋圖，梁配筋資訊標註在梁線旁邊。

批量模式是日常作業的主要選擇，一次完成整張圖紙所有梁的識別。

剖面式識別（Gz801S）

圈選包含梁剖面圖與標註文字的範圍，系統自動分析其中的配筋資訊。執行 Gz801S。

表格式識別（Gz801T）

1. 先指定梁編號在表格儲存格中的位置（上方或左方）
2. 框選整個表格範圍
3. 系統自動分割儲存格並提取對應資料

執行 Gz801T。

第三步：核對識別結果

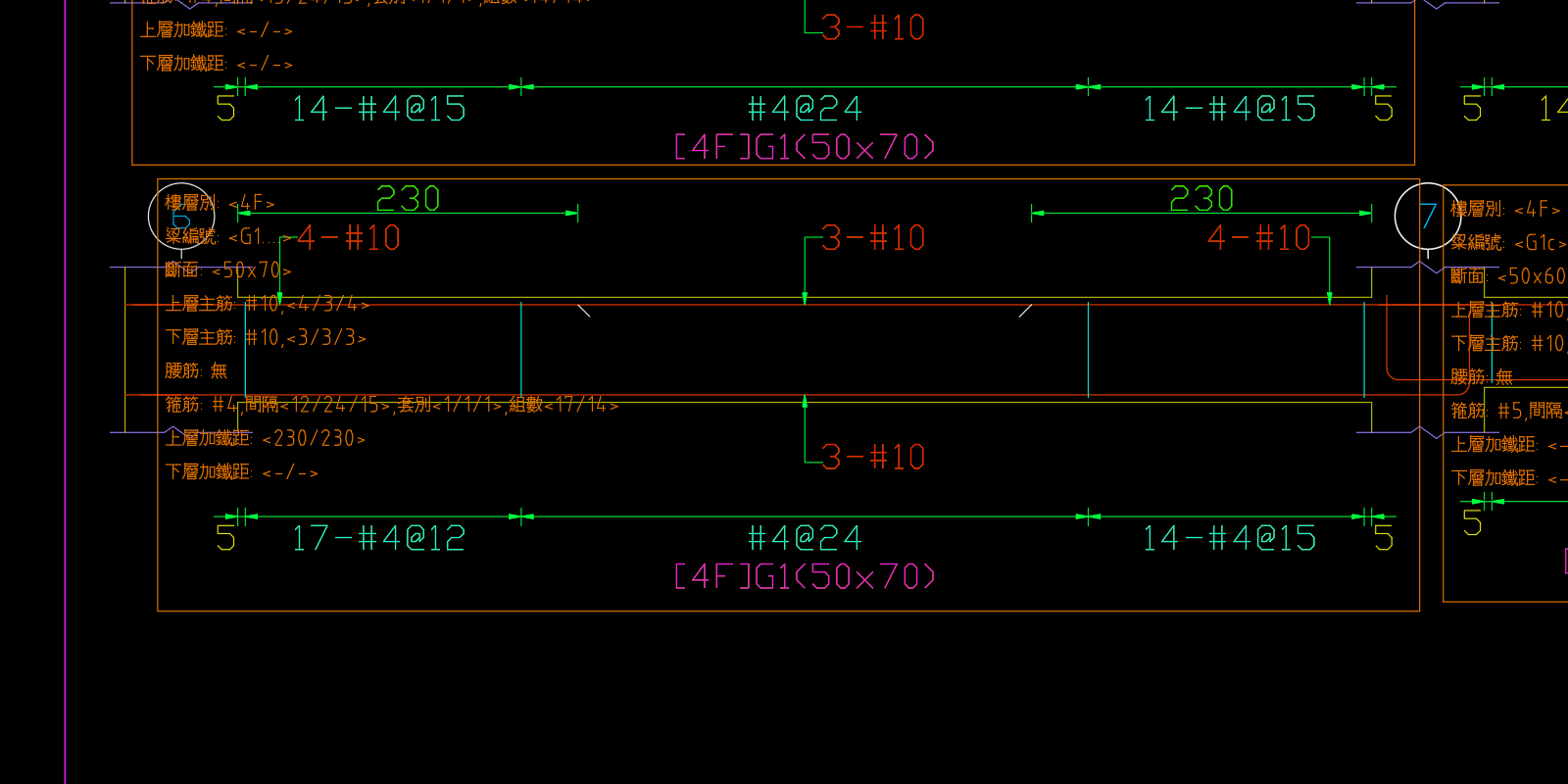

識別完成後，系統會在圖面上疊加色彩標記，讓你直觀確認每項資料是否被正確分類。

變色的是誰：系統不會改動你原本的圖面文字。它是把辨識到的每段文字另外複製一份疊在原位，放到對應的識別圖層上。所以你看到的彩色文字是新增的副本，原始標註仍維持原樣，識別標記可以整批關閉或刪除而不影響底圖。

顏色對照表：

如果某段文字的顏色不符合預期，代表系統對它的分類與圖面標示不符，需要檢查該段文字的格式是否符合規則（詳見下方「文字格式要求」）。

這些顏色來自各個識別圖層的預設色（Grebarz_梁編號識別、Grebarz_梁主筋識別 等），複製出的文字本身設為隨層。若你自行改過這些圖層的顏色，畫面上看到的就會是你設定的顏色。

識別框的顏色：

每支梁外圍的識別框（圖層 Grebarz_梁資料）平時是橘色。執行 Gz801OK 建檔檢查時，系統會依檢查結果改寫框的顏色：

顏色改變的同時，框內右下角會補上**紅色的「需檢核！」**文字，指出該框需要人工確認。

警示圖示：

若系統發現邏輯錯誤（找不到梁底線、編號重複、支數為 0 等），會在發生問題的位置插入紅色雲型線警示圖塊，圖塊內的文字直接寫出原因。

當錯誤點較多時，系統會提示你指定一個空白位置，在該處寫出白色的問題標題與黃色的問題清單，並自動繪製「偵錯指引線」，將所有問題點以洋紅色線條匯集過來，讓你一次檢視所有問題。

偵錯指引線與梁編號識別文字同為洋紅色，但兩者不會混淆：指引線是長直線、識別文字是疊在原標註上的短文字。

第四步：補充特殊配筋（選填）

若圖面有橫繫筋或立繫筋，可在此步驟補充：

• 執行 Gz801HT（添加橫繫）：框選橫向繫筋說明文字，綁定至對應識別框
• 執行 Gz801VTS（設定立繫全域規則）：設定全域套用的立繫規格
• 執行 Gz801VT（添加立繫）：針對個別梁指定立繫資訊

第五步：資料建檔（Gz801OK）

所有梁確認無誤後，執行 Gz801OK 完成建檔：

1. 框選要輸出的圖紙範圍
2. 系統進行最終檢查（重複編號、無效樓層等）
3. 通過檢查後自動儲存至專案資料庫

文字格式要求

系統依據文字的特定特徵來判斷資料類型。若圖面的文字格式不標準，識別率會大幅降低。以下是各類型的完整格式規則。

先講一件會省下很多麻煩的事：CNS 的 D 規格可以直接用

主筋、箍筋、腰筋在判斷前，系統會先把文字裡所有 D 開頭的規格自動換成 # 規格（大小寫都吃），所以圖面用 CNS 標註不必事先改成 ASTM：

所以 4-D25 與 4-#8 對系統是同一件事。不在表內的 D 數字（例如 D12）不會被轉換，也就不會被認成鋼筋。

梁編號格式

梁編號是整個識別系統的核心定位依據，格式限制最嚴格，必須完整符合才能被系統找到。

標準格式：

{樓層前綴}{梁類型代碼}{流水號}({梁寬}x{梁深})

範例：

斷面尺寸的寫法（括號內）：

• 標準：40x80（小寫 x）
• 亦可用：40X80（大寫 X）或 40*80（星號）
• 菜刀梁（梁深不一致）：40x60/80（系統會標示警示，請確認）
• FL 結尾的樓層寫法會自動轉換，例如 3FLB1(40x80) 等同 3FB1(40x80)

支援的梁類型代碼（含特殊前綴）：

梁類型代碼規則

梁編號的字母由方向代碼與前綴修飾組合而成：

方向代碼（決定梁的方向/類型）

前綴修飾（接在方向代碼前，補充說明梁的特性）

SRC 案件特殊代碼

組合範例：WB1（邊主梁1號）、Cb3（懸臂副梁3號）、SRCG2（SRC 大梁2號）

常見的梁編號識別失敗原因：

主筋格式

主筋文字標記梁的縱向主要鋼筋。

判斷規則： 含有 #、不含 @、不含腰筋關鍵字（E.F、EF）、不含乘號（x、X、*），且去掉 - 和 # 後必須是純數字。

位置判讀（上層筋 / 下層筋）：

識別框高度以中線為界，中線上方的主筋文字視為「上層筋」，下方視為「下層筋」。

加筋計算：

系統掃描梁的左端、中段、右端三個區域的主筋支數：

• 加筋數量 = 端部總支數 - 中央貫通支數
• 範例：左端 6-#8、中段 4-#8 → 左端加筋 2 支

箍筋格式

箍筋文字標記梁的橫向箍筋排列。

判斷規則： 同時含有 # 和 @。

腰筋格式

腰筋（側面鋼筋）用於梁腹較深時補強。

判斷規則： 含有 #，且含有腰筋關鍵字（E.F、EF、2x 或 2*），且該段文字本身不是梁編號——系統會先跑一次梁編號判斷，是梁編號就不再當腰筋。

樓層別格式

樓層文字標示此梁適用的樓層範圍。

判斷規則： 以 F 或 FL 結尾，且不含 #。

連續樓層寫法：

使用 - 或 ~ 連結起始與結束樓層，系統會依據專案樓層清單（floor.txt）自動展開中間所有樓層。

若識別框內無樓層文字：

系統會嘗試向上繼承上一個識別框的樓層。若無法繼承，預設視為全樓層。

加距數值格式

加距數值標示端部加筋的延伸長度（單位：公分）。

判斷規則依來源分兩種：

單側多組加距：並排式與巢狀式

當同一端（左端或右端）偵測到兩筆以上的加距標註時，系統會先判斷這批標註在圖面上是哪一種畫法，才能算出正確的分段長度：

已核對過的真實範例：

<左端/右端> 是識別結果文字中兩端加距的呈現格式（例如「上層加鐵距: <65+95/95+65>」），可在建檔前的識別框標記上核對兩端數值。

各類型識別快速對照表

注意事項

常見問題

Q：部分梁編號無法被識別，原因為何？

A：最常見的原因是梁編號沒有括號包住斷面尺寸。系統以「含括號尺寸」作為首要判斷依據，無括號的純編號（如 B1）不會被識別。請確認文字格式為 B1(40x80) 的完整形式。其次確認文字本身是單行文字（DBText）而非圖塊。

Q：出現「找不到圖號定義」的錯誤？

A：請確認圖框內的圖號文字是否在圖紙對應的圖號圖層。若圖號是圖塊屬性，請先炸開為文字。

Q：識別後圖面上出現大量彩色文字，如何清除？

A：這些是系統生成的識別核對標記，可透過圖層管理員關閉相關圖層。若要從圖面中徹底移除，執行 Gz801E 並框選清理範圍。

Q：提示「找不到有效範圍內的梁底線」？

A：這是最常見的錯誤。系統以水平線段判定梁的範圍。請補畫缺失的梁線，或修正不水平的線段節點。

Q：圖面上的梁標記有些被識別成橘紅色（腰筋），實際上是主筋，怎麼辦？

A：請確認該行文字是否含有 EF、E.F、2x 或 2* 等腰筋關鍵字。若主筋文字不小心含有這些字元，系統會誤判為腰筋。請修改圖面文字。

Q：系統把主筋識別成加距數值（綠色），原因？

A：若主筋文字格式有誤，變成純數字（例如 #8 寫成 8），而該數字又 ≥ 20 且為整數、文字接近水平，就會被當成加距。請確認主筋格式包含 # 符號（例如 4-#8）或 CNS 的 D 規格（例如 4-D25）。

Q：識別出來的加鐵距為什麼是像 65+95 這種多段數字？

A：這代表該端偵測到兩筆（以上）加距標註。系統會先判別它們是「並排式」（兩道標註左右相接、Y 座標相近）還是「巢狀式」（長短兩道由端部起算重疊），再算出正確的分段長度並以 + 相接：左端輸出「內段+外段」、右端輸出「外段+內段」（內段皆貼近端部）。詳見上方「單側多組加距：並排式與巢狀式」說明。

快速指令一覽

相關功能
