梁施工圖自動繪製

完成配筋識別與平面資料整理後，即可進入最終階段：讓系統自動產生完整的梁施工圖。從立面配筋圖、斷面圖到鋼筋料單，一次到位。

這個功能能做什麼

當你完成 梁配筋識別 的配筋識別，以及 梁平面資料整理 的平面資料整理之後，就可以執行施工圖自動繪製。系統會讀取所有準備好的資料，依照工程標準自動排版、計算搭接長度，並輸出包含完整資訊的梁施工圖組。

你不需要手動逐跨計算鋼筋長度、排版圖面，也不需要逐一繪製斷面——這些工作全部由系統在你按下指令的瞬間完成。

兩種出圖模式

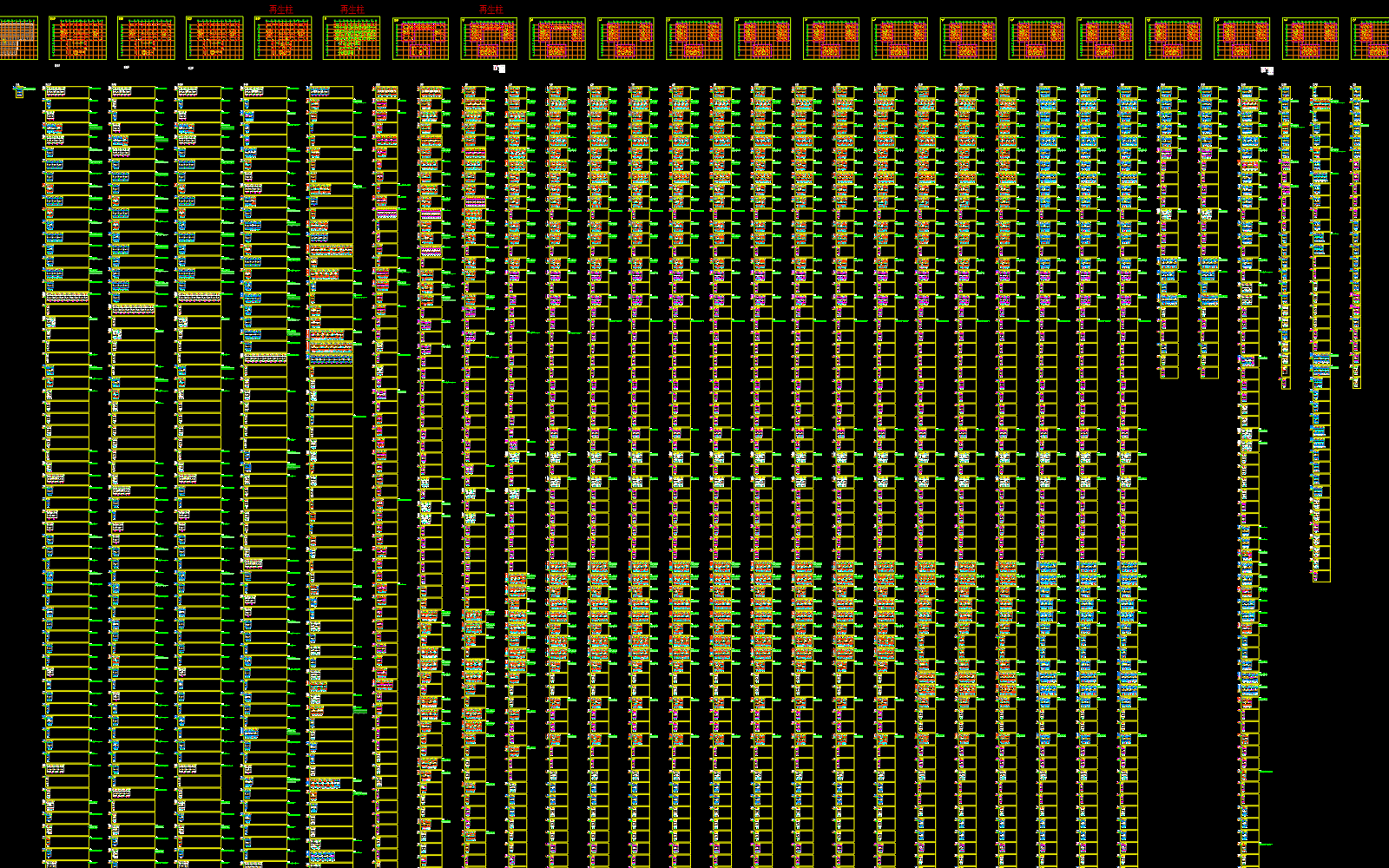

批量出圖（整層一次完成）

這是專案初期最常使用的模式。執行後，系統會掃描你框選的樓層範圍，把該樓層所有梁的施工圖一次排版完成。

操作步驟：

1. 確認配筋識別與平面整理已完成（所有梁台序號球已存在於平面圖）
2. 輸入指令 Gz806 啟動批量出圖
3. 系統詢問是否重新載入梁參數：
   • 若剛修改過參數，選「是」重新讀取
   • 若參數未變動，選「否」使用記憶體快取（速度較快）
4. 框選包含樓層範圍框的區域
5. 指定圖紙插入點，系統自動排列所有梁圖

單支補圖（指定序號重繪）

設計變更後只需更新少數幾支梁時，不必重跑整個樓層，直接指定補圖即可。

操作步驟：

1. 輸入指令 Gz8061
2. 在平面圖上框選你要重繪的梁台「序號球」
3. 指定插入點，系統僅繪製所選取的梁

系統自動完成的事

智慧幾何分析

系統在繪製每一跨梁之前，會先分析幾何特徵，遇到以下狀況時會在圖面上標註提示：

這些提示是給你確認的警示，不代表出圖失敗，請依據實際設計需求判斷是否需要手動補充細節。

上表只列幾何類，完整 15 種「注意」提示與另一套紅色雲型線警示圖塊的差別，見 梁平面系統概覽。

高程對齊

系統會掃描整支連續梁的所有高程，以「全梁最高高程」作為圖面基準線（Y=0），其他跨梁依高程差向下偏移繪製。這使圖面能真實反映降板、不同高程的梁段之間的落差，不需你手動調整。

支承寬度自動扣除

系統依據梁線節點落在柱線或大梁上，自動判定支承類型，並扣除支承寬度算出淨跨長，再以此佈設箍筋。支數公式很單純：

套數 = round(淨跨長 ÷ 間距) + 1

注意是四捨五入，不是無條件進位。左中右三段間距不同時，系統會分段各算一次。

若在配筋參數指定了套數，圍束區長度改由套數反推：(套數 − 1) × 間距 + 5（尾端那 5 cm 是第一套的起綁預留）。沒有指定套數時，圍束區長度取淨跨長 × 0.25。

自動轉向

梁圖的左右方向，系統依據平面圖上的梁方向自動決定：水平梁採西左東右，垂直梁採南左北右。你不需要手動設定朝向。

每張梁施工圖包含的內容

系統自動產生的每一張梁施工圖組，包含以下標準元件：

• 圖框與標題：自動填入梁編號、樓層、斷面尺寸
• 立面配筋圖：上層筋、下層筋、腰筋的配置，包含搭接位置、長度標示與彎鉤細節
• 斷面圖：依跨度自動剖切端部與中央斷面，顯示箍筋與主筋排列
• 鋼筋料單：自動計算該梁所需的所有鋼筋規格、形狀、長度與重量
• 箍筋加密示意：若設定開啟，於立面圖標註加密區範圍

圖面校閱重點

出圖後，建議逐一確認下列項目：

• 箍筋標示的顏色代表套數，不是錯誤等級。批量出圖（Gz806／Gz8061）會用到的是這四色：

變色的是立面圖下方那組箍筋標註（間距與組數兩行），箍筋圖塊本身不受影響——圖塊顏色代表的是鋼筋號數。

• 梁圖出現幾何分析提示（偏心、菜刀梁等），確認提示內容是否需要補充大樣
• 若某支梁是空圖（沒有鋼筋），表示配筋識別階段未抓到該梁資料，需回到 梁配筋識別 重新確認識別框，再重新出圖

出圖後的進一步操作

• 局部微調：單一梁鋼筋長度有誤，可執行 Gz806P 梁主筋編輯工具箱 直接對施工圖微調，或用 Gz8061 針對該梁重繪
• 分區拆圖：當梁台跨數過多、超出圖紙尺寸，或需要配合施工分區（Zone A / Zone B），可使用分區工具將已生成的梁圖切割
