指令 Gz3341 - 插入搭伸簡表

一句話說明：在圖面上插入單一部位、單一混凝土強度的搭接／伸展長度精簡表，只顯示你指定的番號範圍。

這個指令能做什麼

執行後你可以在圖面上指定插入點，插入一組精簡版的搭接／伸展長度速查表——只針對你選擇的單一部位（梁／柱／版／牆、梯、車道）與單一樓層對應的混凝土強度，而且可以自訂只顯示你需要的番號範圍，不需要像 Gz334 一次列出樓層清單、材料規格表與全部強度的完整表格。

視你選擇的簡表類型，會插入以下其中一張或兩張表：

表格	欄位
一般表	番號／搭接／伸展
頂層表	番號／頂層搭接／頂層伸展，並在表格最下方附一列「下方厚度≥30cm適用」的提示

兩張表的表頭上方都會標示這次查表所依據的混凝土強度（fc'=…），儲存格文字顏色依番號套用與圖面鋼筋同一套色號，方便對照圖上的鋼筋。

情境	說明
只需要查某個樓層、某個部位的搭接／伸展數值，不想在圖上放一整組完整表格	用 Gz3341 插入單一強度的精簡表即可
已知這張圖只會用到少數幾個番號	可自行輸入要顯示的番號範圍，不必列出全部規格
同一張圖要分別標示梁、柱等不同部位的數值	每次執行可各自指定部位，重複插入多組表格

執行前請確認已完成 GzPJ 專案設置與樓層資料設定，指令會先載入樓層、鋼筋規格與搭接資料，任一項未設置會直接中止並提示
選擇部位：梁、柱、版、牆／梯／車道，四選一（系統會記住你上次的選擇）
選擇簡表類型：僅一般、僅頂層，或兩者皆要
輸入要顯示的番號，以逗號分隔、不需輸入前綴符號；輸入 0 表示顯示目前鋼筋標準包的全部規格——換了標準包（例如海外案改用其他地域包）時這份清單也會自動對應更新
選取樓層：可直接在圖上點選樓層文字，或按 Enter 改用清單手動選擇
系統依所選部位與樓層自動查出對應的混凝土強度 fc'，並以此查出每個番號的搭接與伸展長度
指定插入點，簡表隨即插入圖面；可持續指定插入點重複插入同一組表格，按 Enter 結束

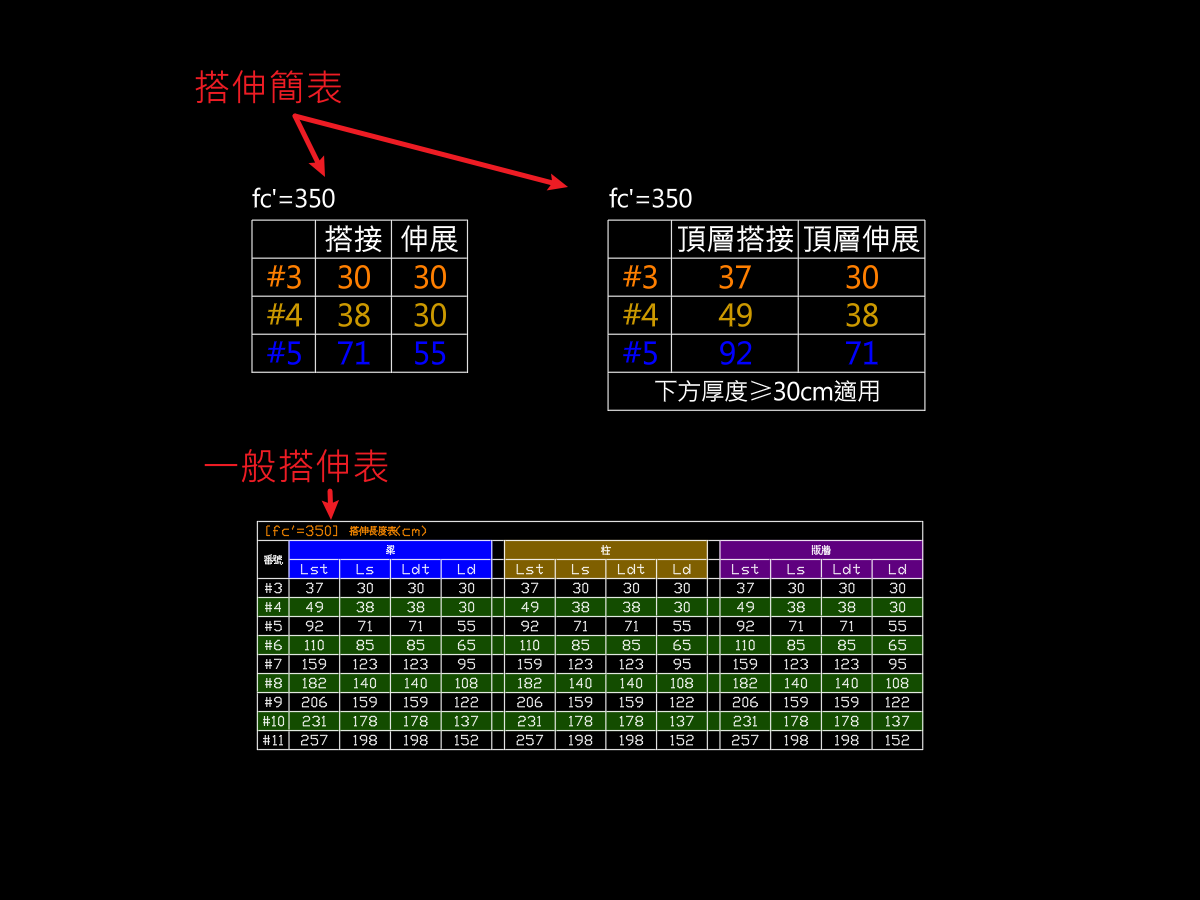

上方為本指令插入的搭伸簡表（左：搭接／伸展，右：頂層搭接／頂層伸展，附「下方厚度≥30cm適用」提示列），下方為 Gz334 的一般搭伸表，兩者並排對照

上圖把**搭伸簡表（上）與 Gz334 的一般搭伸表（下）**放在一起，一比就看得出差別：

	搭伸簡表	一般搭伸表
番號	只列你這次輸入的番號（上圖示例輸入了 `#3`／`#4`／`#5`）	目前標準包的全部番號（上圖為 `#3`～`#11`）
部位	只出你選的那一個部位	梁／柱／版牆三組並列
欄位	搭接／伸展（頂層那張為頂層搭接／頂層伸展）	`Lst`／`Ls`／`Ldt`／`Ld` 四欄
強度	只出所選樓層對應的那一種 fc'	同樣是單一 fc'，但 Gz334 會把專案用到的每種 fc' 各出一張
張數	一或兩張小表（依所選簡表類型）	一張大表

📝上圖簡表只有三個番號，是因為那次執行輸入了 #3,#4,#5

番號範圍由你在步驟 4 自行決定，不是簡表的限制——輸入 0 就會列出目前標準包的全部番號。

梁、版查表時使用該樓層的「下一層」強度，柱、牆、梯、車道則使用「當層」強度——這是配合現場澆置慣例的既定規則（梁版與其下方構件多為同批澆置，共用強度設定）。若查出的數值與預期不符，請先檢查的是這一點而非數值本身，詳見混凝土強度（fc'）對搭接長度的影響
番號固定依鋼筋直徑由小到大排序，與你輸入時的先後順序無關
輸入的番號若無效，只有該筆會跳出警示並被略過，不會中止整個指令；其餘有效番號仍會正常列入表格
多分區專案：在圖上以文字點選樓層時，系統會一併記住該樓層所屬的分區；若改用手動選單選擇樓層，同樣會帶回分區資訊，避免不同分區存在同名樓層（如各棟都有 FS）時查到錯誤的混凝土強度

💡建議

若你需要的是一次列出完整樓層清單、材料規格表與專案用到的每種混凝土強度各一張搭伸表，請改用 Gz334；Gz3341 適合只需要單一部位、單一強度快速參考的情境。

指令	關係
Gz334	完整版：一次插入樓層清單、材料規格表、標準彎鉤長度表，以及每種混凝土強度各一張的搭伸表
GzPJ	專案設置，搭接規格與鋼筋規格皆在此設定
