Gz334 插入樓層清單與搭伸表

一句話說明：插入專案樓層清單與完整的鋼筋搭接伸展長度表，讓施工圖具備完整的配筋規格參考資訊。

這個指令能做什麼

執行後你可以在圖面上指定插入點，Grebarz 會自動依據目前專案設置，把施工圖需要的規格參考表一次性全部插入。這些表格是結構施工圖的標準配件，讓現場施工人員能直接查閱每支鋼筋的搭接與錨定規格，不需另行查表。

一次會插入這幾張表：

⚠️ 搭伸長度表的張數不固定——專案用到幾種混凝土強度，就出幾張。 前三張是固定的，所以總表數 ＝ 3 ＋ fc′ 的種類數。

操作步驟

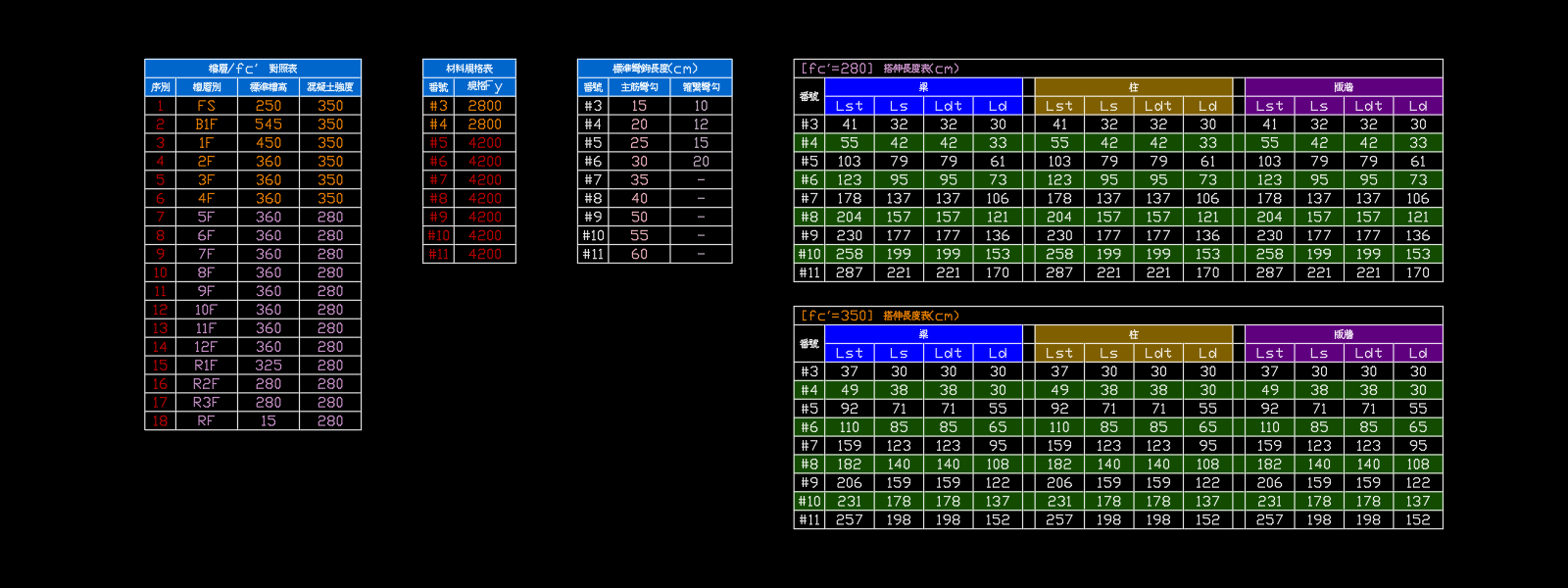

🔑 上圖有五張表，是因為這個案子用了兩種混凝土強度。

固定三張（樓層／fc′ 對照、材料規格、標準彎鉤長度）＋ 搭伸長度表每個 fc′ 各一張——上圖是 [fc'=280] 與 [fc'=350] 兩張。

對照左邊的樓層表可以看出，這個案子 FS～4F 用 350、5F 以上用 280。 所以表格總數會隨專案用了幾種強度而變：只用一種就是四張，用三種就是六張。

查值時先看樓層屬於哪個 fc′，再查對應那張搭伸表。

1. 確認已完成 GzPJ 專案設置（搭接規格需在此設定）
2. 執行 Gz334 指令
3. 指定表格的插入點位置
4. 樓層清單與搭伸表自動插入圖面

注意事項

• 表格內容依據 GzPJ 中設定的鋼筋規格與搭接係數自動產生，請確認專案設置正確
• 若只需要精簡版搭伸表（不含樓層清單），請改用 Gz3341
• 表格插入後若修改了專案設置，需重新執行本指令以更新表格內容
• 多分區專案：搭伸表中每欄的搭接/伸展數值以表頭標示的混凝土強度（fc'）直接查表，不再經由樓層名稱反查分區。因此即使多分區中有同名樓層（如各棟皆有 FS）且各棟 fc' 不同，此指令仍能為每個分區產生正確的搭伸數值。
• 搭伸表列印後若發現某規格欄位是空白的，或某規格顏色跟以前看到的不一樣，屬正常行為，非異常。搭伸表儲存格顏色已改為與圖面鋼筋同一套色號來源，列印時能正確透過列印樣式表轉換為可辨識的顏色；若過去曾遇到印出來空白的情形（尤其是 #7 規格），重新產生搭伸表即可恢復正常顯示。
