指令 Gz337 - 範圍填充與挖空

一句話說明：先框出範圍建立填充，再逐一指定要挖空的位置，兩件事在同一個指令裡完成——不像 CAD 原生的填充指令，填完才發現要挖空就得整塊刪掉重畫。

這個指令能做什麼

執行 Gz337 後，你先指定一塊範圍，系統立刻在畫面上建立填充；接著可以繼續指定一個或多個要挖空的範圍，每指定一個就立即生效，畫面馬上看得到結果。整個過程不需要離開指令。

填充的樣式（九種預設圖樣可選）、比例、顏色都由你在指令執行過程中用關鍵字設定；但填充畫在圖面上的外觀（半透明、最細線）固定由 Grebarz_套繪 圖層統一控制，不是本指令的參數——這也是 Gz534 建立套繪圖塊所使用的同一個圖層。所以畫出來的填充自動是半透明、細線的，螢幕上不會擋住底下的鋼筋與標註，出圖時線條也會自然退到背景。

適合什麼時候使用

操作步驟

1. 執行 Gz337 指令
2. 指定填充範圍：
   • 直接指定第一點、再指定對角點 → 以兩點構成的矩形作為填充範圍（預設方式）
   • 指定第一點時輸入關鍵字「1」→ 切換為多點描邊：沿既有圖元逐點描出範圍，可畫出不規則（含凹形）的範圍，Enter 或 Esc 閉合
   • 指定第一點時輸入關鍵字「2」「3」「4」→ 分別切換填充樣式（九種預設圖樣）、比例、顏色（八色可選）的設定；提示文字上會直接顯示目前生效的數值，不必開對話框才知道現在設定是什麼，設定完成後回到指定範圍第一點的提示
3. 範圍指定完成後，系統立即依目前的樣式／比例／顏色設定建立填充，畫面上馬上看得到結果
4. 接著逐一指定要挖空的範圍（同樣支援兩點矩形或關鍵字「1」多點描邊）：
   • 每指定一個範圍就立即裁切生效、畫面馬上更新

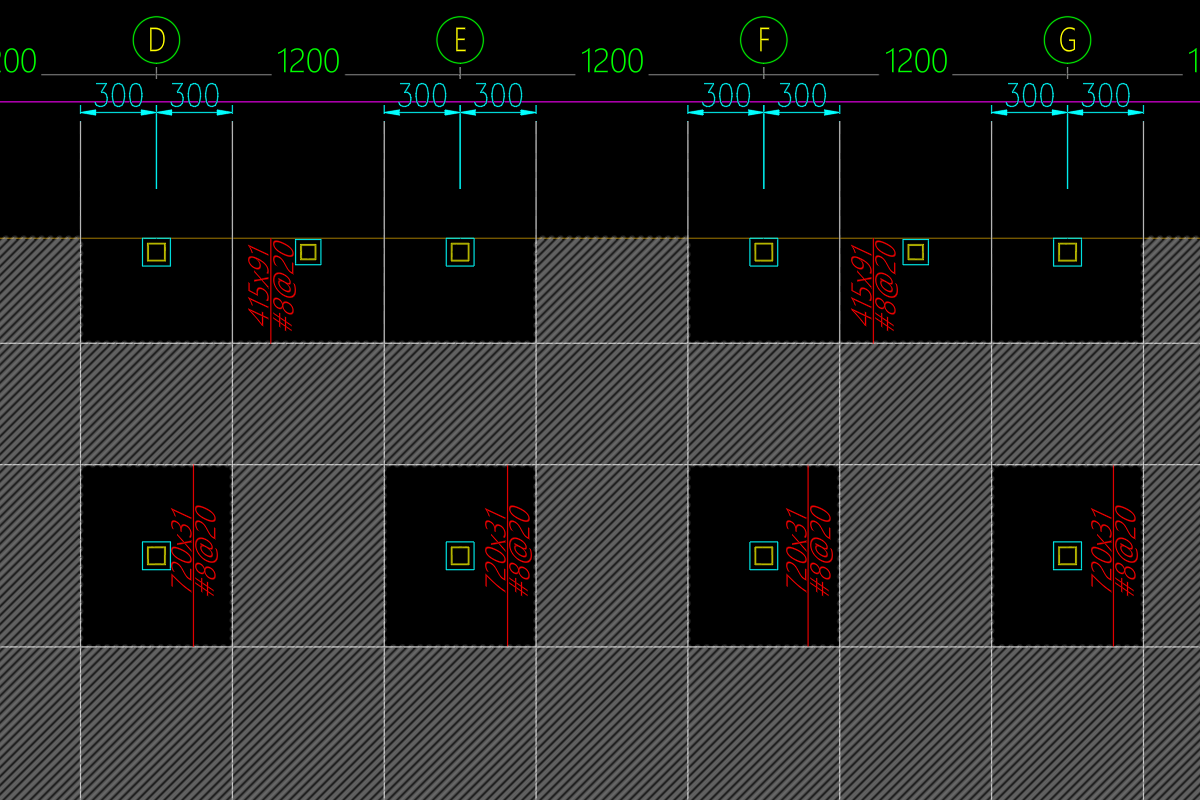

   • 完全在填充範圍內的挖空直接生效
   • 跨出填充邊界的挖空，系統會自動裁切、只挖交集的部分——但凹形又跨出邊界的挖空無法被裁切，系統會擋下並提示你改用兩點矩形或縮小範圍
   • 完全不重疊、或反過來整個包住填充區的挖空範圍，系統會提示後略過，不會中斷你繼續操作
   • 按 Enter 或 Esc 結束這個填充區的挖空，回到步驟 2 開始下一個填充區
5. 對填充範圍第一點的提示按 Enter 或 Esc，結束整個指令

注意事項

• 樣式、比例、顏色的設定只在同一次 CAD 工作階段內記憶，關閉 CAD 或開新圖後會回到出廠預設（樣式 ANSI31、比例 200、顏色灰）
• 挖空一旦提示生效，就無法在指令執行中途收回——如果挖多了，需要用 CAD 的復原（UNDO）撤銷，或直接重新執行指令補救
• 出圖時線粗要真正生效，你的出圖筆表（CTB／STB）必須設定為「使用物件線粗」；細節請參考 Gz534 的說明
• 指定範圍與挖空期間全程開啟物件鎖點，方便沿既有圖元對齊角點與邊，指令結束後自動還原成你原本的鎖點設定
