指令 Gz7025 - 柱豆轉換：雙層截斷還原

一句話說明：執行此指令後，先指定截斷的是「實心群組」還是「空心群組」的主筋，再點選目標柱豆，系統將對應群組的主筋標記為雙層截斷或還原。

這個指令能做什麼

在雙層接續（隔層交錯接續）模式下，奇偶樓層分別只有一半主筋在做接續，截斷也需要依照「奇偶樓層的那一半」來指定。Gz7025 的操作流程比其他轉換指令多一個選擇步驟：

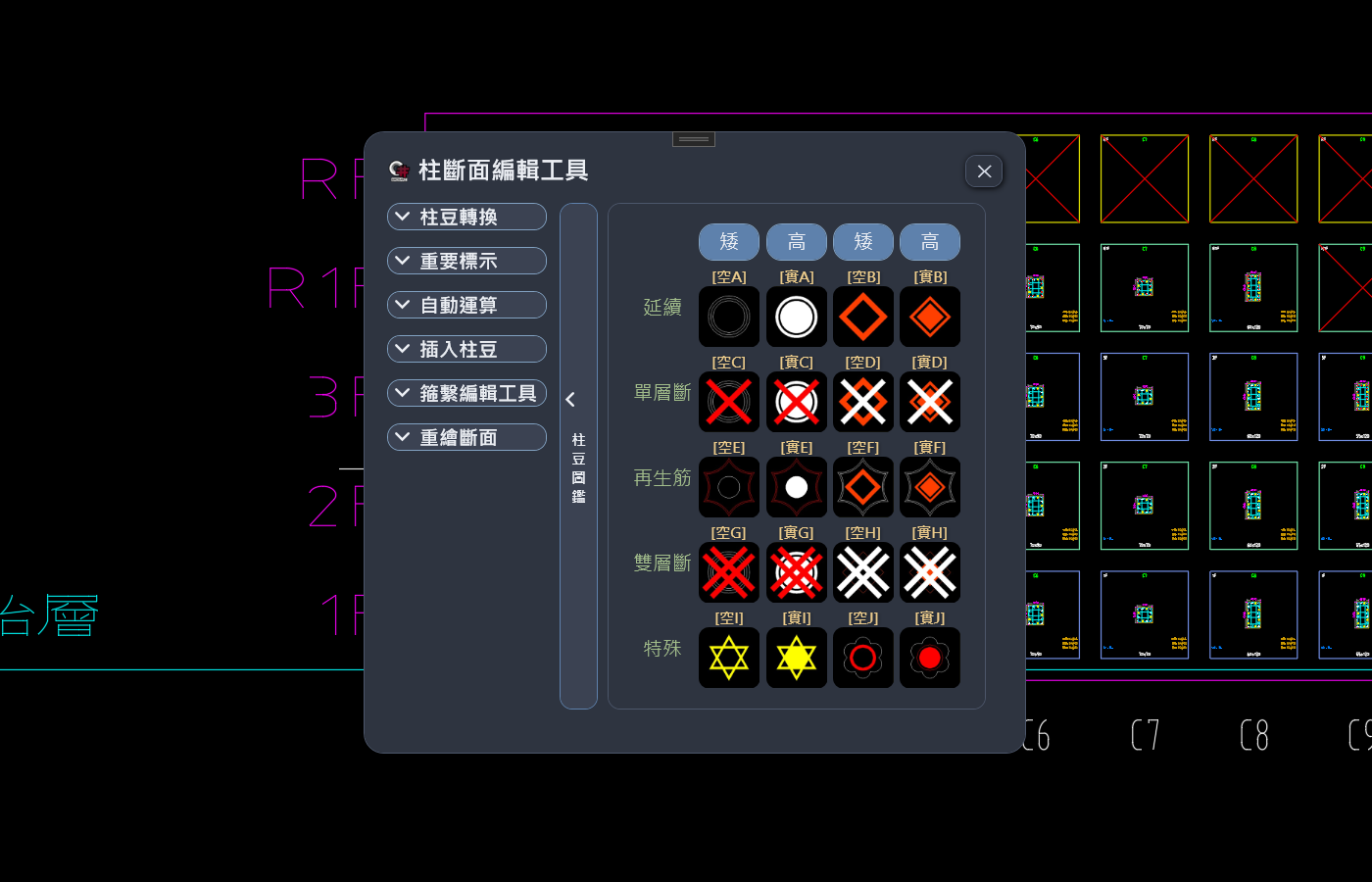

1. 先點選柱豆規劃圖上的「雙續主筋: 實心」或「雙續主筋: 空心」文字（即 Gz702 自動標注的雙續說明文字），讓系統知道要截斷哪一個群組
2. 若略過選文字步驟，系統會以對話框詢問選擇「實心」或「空心」
3. 再點選目標柱豆，系統對對應群組進行雙層截斷標記

支援重複點選不同柱豆，按 Enter 退出。

適合什麼時候使用

操作步驟

1. 在命令列輸入 Gz7025 後按 Enter（或從 Gz7020 工具箱點選）
2. 畫面提示「選取文字_雙續主筋: 實心/空心」時，點選規劃圖上對應的說明文字；或直接按 Enter 略過
3. 若略過，系統以對話框詢問截斷群組（1 = 實心，2 = 空心），選擇後確認
4. 畫面提示「請選擇柱豆」時，點選要設定雙層截斷的柱豆
5. 繼續點選其他柱豆，或按 Enter 退出

注意事項

• 本指令為切換操作，對已標記雙層截斷的柱豆再次操作可還原為普通狀態
• 若要在單截斷與雙截斷之間切換（不是還原），請使用 Gz7026
