指令 Gz702 - 繪製柱豆規劃圖

一句話說明：執行此指令後，系統依據專案配筋資料，自動在圖面上繪製出全樓層、所有柱編號的接續規劃圖（柱豆圖），讓你一眼掌握每根柱的主筋配置與樓層間續接方式。

這個指令能做什麼

執行 Gz702 後，系統會讀取已識別的柱配筋資料與樓層設定，自動產生一張「柱豆規劃圖」。圖中每個小格（柱豆）代表某一樓層某一根柱的斷面配筋，以視覺化圖塊顯示主筋規格與實心/空心（即錯開群組）的分佈。

若專案啟用了雙層接續（隔層交錯接續），系統會依設定自動切換圖塊配色，並在圖中標示雙續起始樓層。遇到上方樓層有斷面縮小、主筋規格變化或不合理配置時，系統也會在圖旁自動標注提示文字。

適合什麼時候使用

前置條件

執行前請確認以下事項已完成，否則系統會出現警告或無法執行：

1. 已完成柱識別（柱配筋資料已存入圖檔）
2. 已設定樓層資料
3. 已儲存柱參數（含雙層接續設定）

操作步驟

1. 在命令列輸入 Gz702 後按 Enter
2. 若專案設有多個分區，系統會彈出分區選擇器——選擇要繪製的分區後繼續；單一分區專案自動略過此步驟
3. 系統自動載入柱配筋資料、樓層資料與柱繪圖參數，出現進度條
4. 看到提示「請指定繪圖左下起點」時，在圖面空白處點選一個位置
5. 系統開始依樓層逐列繪製柱豆規劃圖，完成後自動停止

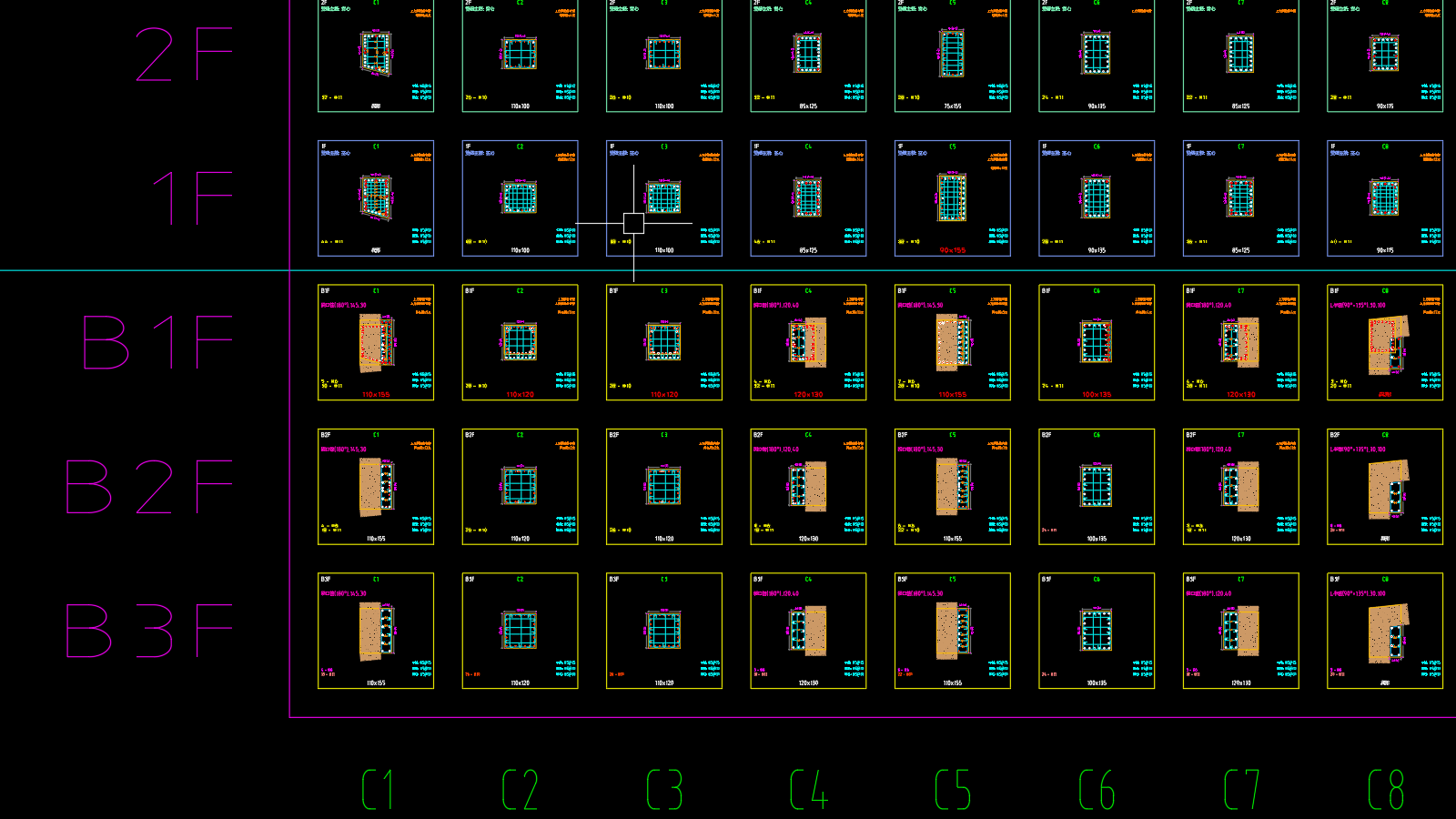

圖面說明

注意事項

• 若柱配筋資料尚未識別，或柱參數尚未儲存，指令執行時系統會顯示警告並停止
• 柱豆圖繪製完成後，若需要修改個別柱豆的接續類型，可使用 Gz7021 到 Gz7028 等柱豆轉換指令手動調整
• 若原始配筋資料有更新，需重新執行本指令或使用 Gz702R 進行局部更新
• 柱內箍斷面自動繪製：若柱子在識別前已用 Gz701S 圈選標記過柱內箍多段線，Gz701 識別時會一併記錄轉角主筋位置，本指令繪製柱豆圖時就會依據這些轉角主筋自動畫出對應的柱內箍斷面圖形。萬一某個柱豆的內箍輪廓因斷面條件特殊而無法正常畫出，系統會自動略過該柱豆的內箍圖形，不會中斷整張柱豆圖的繪製；一般沒有柱內箍設計的柱子不受影響，也不會出現這個圖形
