指令 Gz7020 - 柱豆編輯工具箱
一句話說明：執行此指令後，會開啟一個浮動的工具箱視窗，集中提供所有柱豆圖的編輯功能按鈕，你可以在不離開圖面的情況下快速點選所需的操作。
這個指令能做什麼
Gz7020 是柱豆接續規劃的核心工具入口。工具箱視窗整合了以下操作的快速按鈕：
- 切換主筋的顏色群組（白/紅，即 A/B 群組）
- 切換主筋的實心/空心（高接點/低接點）
- 設定截斷狀態（單層截斷、雙層截斷、還原）
- 切換普通筋/再生筋/特殊筋
- 插入額外的普通筋或再生筋
- 添加束筋
- 標記規格轉換（大轉小 / 小轉大）
工具箱為非強制回應（浮動）視窗，開啟後可保持在畫面上，同時繼續操作 AutoCAD / ZWCAD 圖面。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 整體審閱並調整柱豆圖 | 需要頻繁切換多種操作時，使用工具箱比逐一輸入指令更有效率 |
| 初次學習柱豆編輯 | 工具箱按鈕直覺呈現所有可用功能，方便探索 |
操作步驟
視窗標題與指令名稱不同

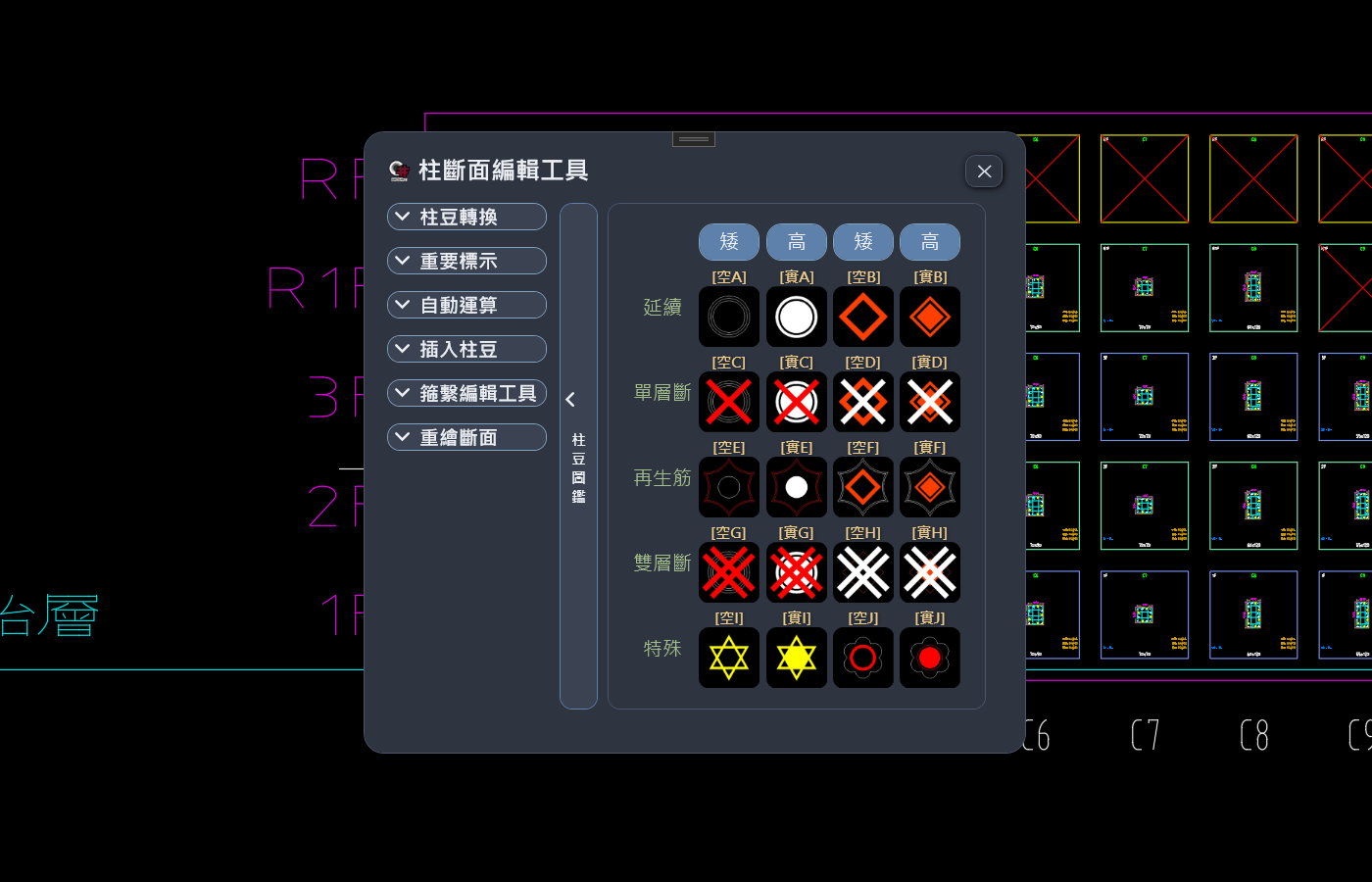

指令登錄的名稱是「柱豆編輯工具箱」，但開啟後視窗標題顯示「柱斷面編輯工具」。 兩者是同一個視窗，不必懷疑開錯了。
- 在命令列輸入
Gz7020後按 Enter - 柱豆編輯工具箱浮動視窗出現
- 點選視窗中對應的功能按鈕，依畫面提示選取柱豆完成操作
- 視窗可持續開著，完成一個操作後繼續點選下一個功能
- 關閉視窗即退出工具箱
各功能對應指令
| 工具箱按鈕功能 | 對應獨立指令 |
|---|---|
| 白↔紅（群組切換） | Gz7021 |
| 空心↔實心 | Gz7022 |
| 單層截斷/還原 | Gz7023 |
| 普通↔再生 | Gz7024 |
| 雙層截斷/還原 | Gz7025 |
| 單截↔雙截 | Gz7026 |
| 束筋截斷/還原 | Gz7027 |
| 普通↔特殊 | Gz7028 |
| 轉號標記 | Gz7029 |
| 插入普通筋 | Gz7043 |
| 插入再生筋 | Gz7044 |
| 添加束筋 | Gz7045 |
注意事項
相關指令
| 指令 | 關係 |
|---|---|
| Gz702 | 繪製柱豆規劃圖，是使用本工具箱的前提 |
| Gz702S | 柱豆調整完成後執行，建置接續規劃資料庫 |
| 柱施工圖更新柱斷面 | 相關指令 |
| 柱圖系統主面板 | 相關指令 |
| 使用情境：柱配筋識別到施工圖全自動 | 相關使用情境 |
| 使用情境：柱配筋表自動識別與數位化 | 相關使用情境 |
