指令 Gz7054 - 邊柱與降高標記

一句話說明：執行此指令後，指定的柱台圖塊會被標記為邊柱或降高類型，讓系統使用特殊的接頭高程參數繪製施工圖。

這個指令能做什麼

在結構施工中，外圍柱（邊柱）因基地開挖時型鋼圍苓的高度限制，或樓版施工階段重機具通行的空間需求，柱筋的接頭預留高度必須低於一般柱。這種需要降低柱筋預留高度的情況稱為「降高」。

Gz7054 讓你在柱序號圖塊上標記這類特殊狀態，系統在後續繪製施工圖時，會自動套用你在柱參數設定中針對邊柱或降高柱所設定的升高與錯開距離，而非一般柱的預設值。

可標記的類型有三種：

• 邊柱＋降高：外圍柱位，且因施工空間限制需降低柱筋預留高度
• 邊柱：外圍柱位，但不需降低高度（採用邊柱標準參數）
• 非邊柱＋降高：非外圍柱位，但因特殊施工條件需降高

適合什麼時候使用

前置條件

• 柱序號圖塊（台號圖塊）已建立（Gz7051 已執行）
• 柱繪圖參數已設定，包含邊柱與降高相關的升高及錯開數值

操作步驟

1. 輸入 Gz7054 後按 Enter
2. 選擇標記類型：
   • 輸入 1 → 邊柱＋降高
   • 輸入 2 → 邊柱（不降高）
   • 輸入 3 → 非邊柱＋降高
3. 在圖面上框選要標記的柱序號圖塊（可重複框選）
4. 選取後台號文字會變色以區分標記類型；按 Enter 結束

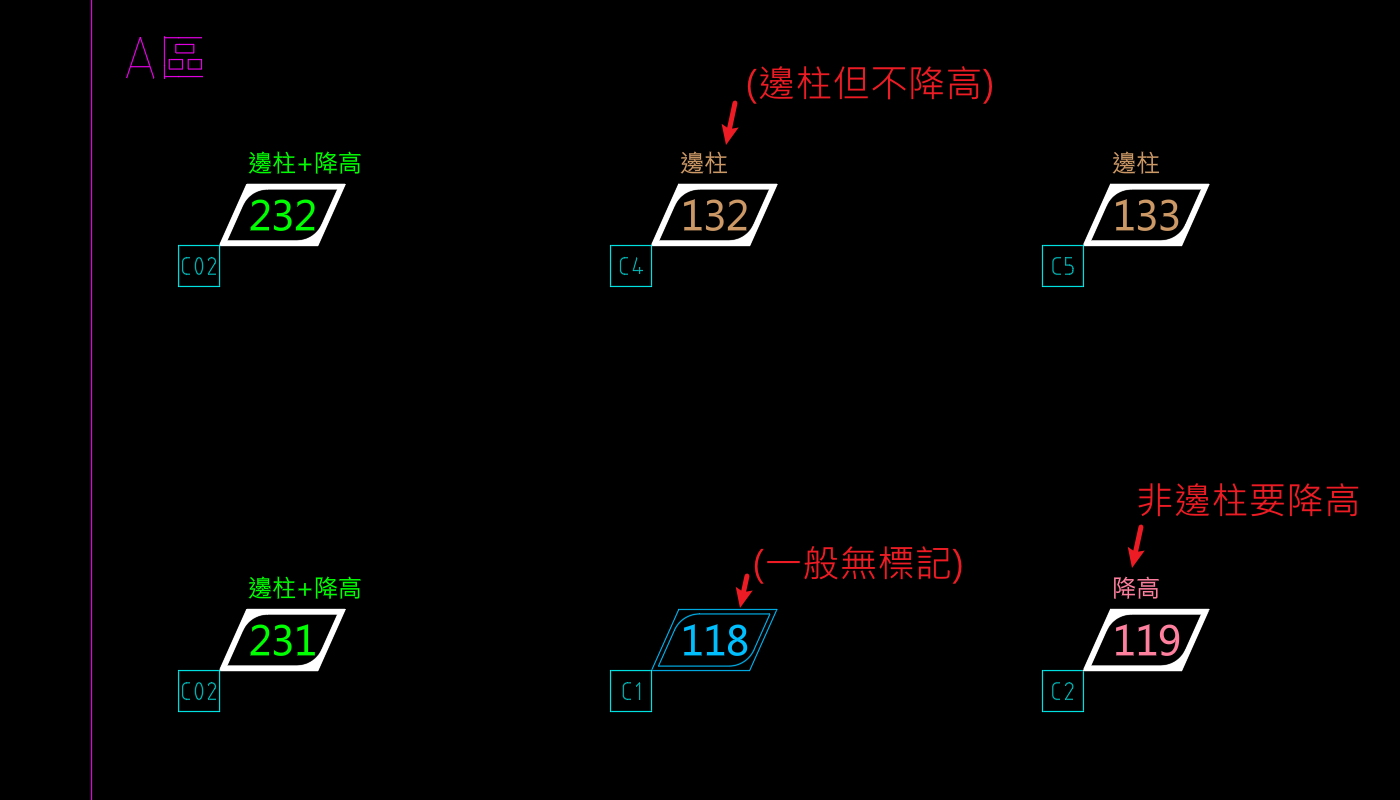

四種狀態的顏色對照

未標記時的天藍色是 Grebarz_柱序號-平面 圖層的預設色； 三種標記則是直接寫在文字物件上，會蓋過圖層色。

變色的是台號文字（如 232），不是柱編號（如 C02）—— 柱編號維持原本的青色不變。

這也是最快的自我檢查方式：掃一眼平面圖，顏色不對就是標錯或漏標。

注意事項

• 圖塊顏色會依標記類型不同呈現不同的顏色，便於在平面圖上一眼辨識各柱的特殊狀態
• 若要取消標記，可再次框選已標記的圖塊，重新選取不含特殊標記的狀態
• 標記完成後，施工圖繪製（Gz706）時會自動套用對應參數，無需手動調整
