指令 Gz706 - 繪製柱施工圖

一句話說明：執行此指令後，系統會自動讀取柱豆規劃資料，為你圈選的整個樓層柱群繪製含立面升位圖、斷面詳圖與料單的完整柱施工圖。

這個指令能做什麼

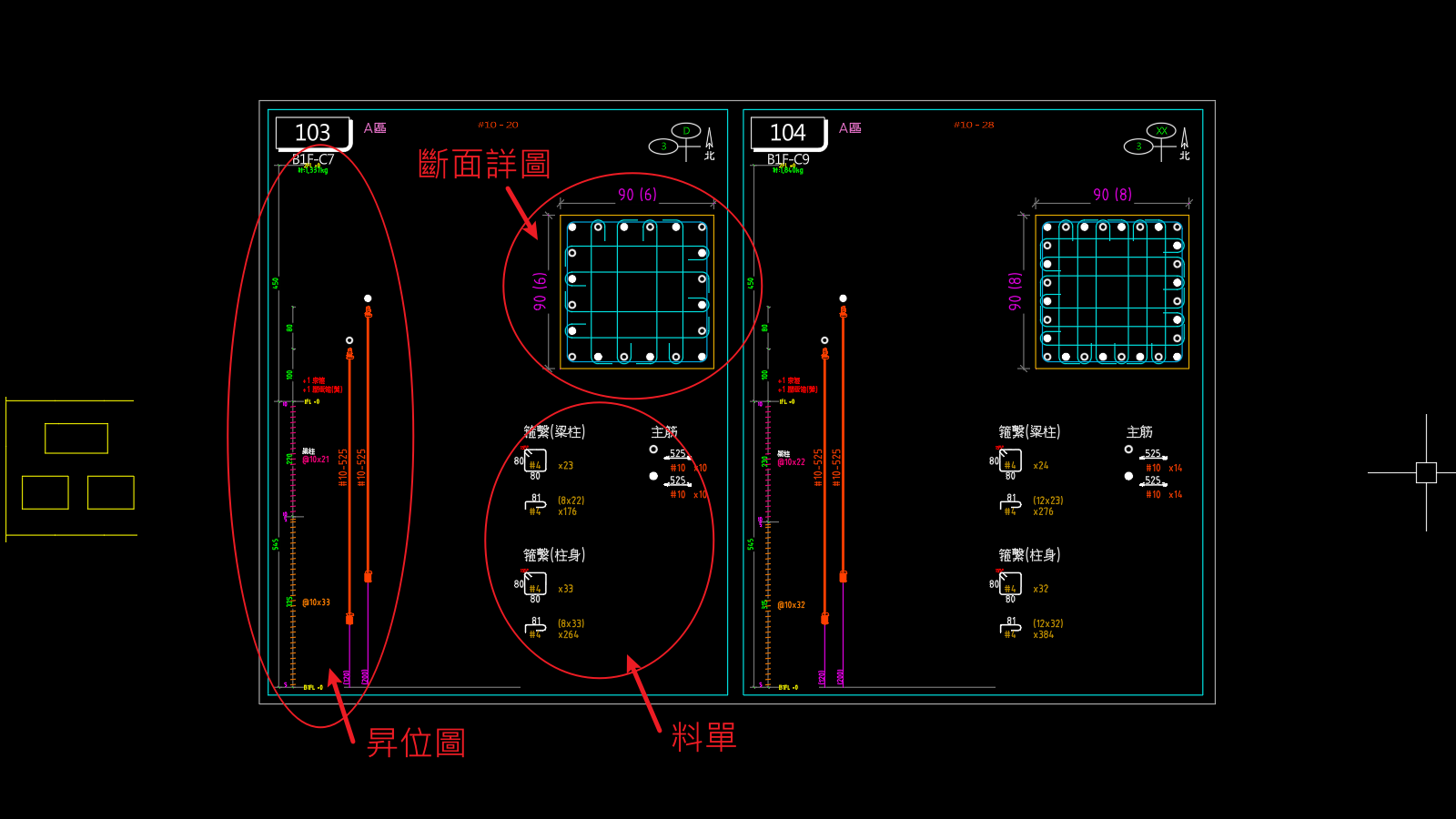

執行 Gz706 後，系統自動將柱豆規劃中儲存的主筋號數、箍繫配置、升高設定等資料轉換為正式施工圖。每張柱圖包含：

以下由系統自動決定，不需手動輸入或指定：

• 圍束區範圍：取 45cm、柱斷面長邊尺寸、梁底淨高 1/6 三者中最大值
• 圖框尺寸：依柱高與配筋複雜度自動選擇，分為小型、中型（一般標準）與大型（加高，適用挑高樓層或主筋超過 8m）三種等級

適合什麼時候使用

前置條件

執行前請確認以下步驟已完成：

1. 已執行柱配筋識別（Gz701）並確認主筋資料正確
2. 已完成柱豆規劃（Gz702）並儲存資料——務必先儲存，否則系統讀不到最新配筋設定
3. 平面圖上的柱序號圖塊已正確放置

操作步驟

1. 輸入指令 Gz706 並按 Enter
2. 若之前已載入過柱斷面圖塊，系統會詢問是否重新載入——若剛修改過柱豆圖，請選擇重新載入
3. 選擇分區（多分區專案）：系統彈窗提示選擇分區；若專案只有單一分區，此步驟自動略過
4. 在平面圖上框選柱序號圖塊，可只框一層，也可一次框選跨多個樓層的柱（多層時每個樓層各排成一列，見下方提示）
5. 系統立即檢查柱通用設定的升高錯開參數是否備齊；若未備齊會在此時彈出提示，說明缺少單續或雙續矮筋指定高度，不需要等到下一步指定插入點才發現
6. 在圖面空白處點擊滑鼠左鍵，指定施工圖的左下角插入點
7. 等待進度條完成，系統依序分析每根柱子並繪圖

繪圖完成後若需修改局部參數，請使用 Gz7060 工具箱中的各項編輯指令，不要手動修改圖面文字，以免造成資料不一致。

出圖前的檢查

Gz706X 批量出圖套用相同的檢查邏輯。

升高錯開參數

柱通用設定的升高錯開參數（單續／雙續矮筋指定高度）若未啟用自動計算、也未填妥指定高度，系統會在你框選完柱序號圖塊、指定插入點之前立即彈出提示。不用再等到指定插入點、逐柱繪圖時才一根接一根跳出同一則錯誤視窗。

以下情況不檢查，避免誤判：

• 框選範圍內全部是降高柱時，不檢查單續一般矮筋FL（降高柱吃的是「單續邊柱矮筋FL」）
• 未啟用「雙層接續」時，不檢查雙續矮筋設定

基礎版厚

GzC「基礎層設定」分頁的「基礎版內部」下拉選單有三個選項：

圖面上有基礎層（PC）柱、「基礎版內部」選「版頂30cm*3套」，但「基礎版厚」沒有大於 30 時，系統會在出圖前先行檢查，跳出「基礎版厚須大於 30 cm」的參數錯誤訊息並中止出圖。

舊版遇到同樣情況不會有任何明確訊息，而是出圖到一半直接系統錯誤崩潰中斷；現在改為出圖前就先行攔下並給出明確提示，不會再無預警崩潰。若你以前遇過這種出圖到一半莫名中斷的情況，那正是這個問題。

解法二選一：

• 回到 GzC「基礎層設定」，把「基礎版厚」改為大於 30 的數值
• 或把「基礎版內部」改選「同上滿綁」或「不綁」

設定一致性（CMP 設定快照）

柱豆規劃圖資料庫（CMP）裡每根柱記錄了建檔當下的七項設定快照：

• (#3,#4)箍筋保護層
• (#5,#6)箍筋保護層
• 繫筋身長外加
• 一般／鋼柱／角隅三種繫筋形式
• 鋼柱繫工作筋番號

出圖前系統會比對這份快照與你目前的柱通用設定。若有柱不一致：

1. 先彈出警告視窗，列出受影響柱數並逐項列出差異（例如「繫筋身長外加：建檔時 1cm → 目前 不加長」）
2. 建議先重跑 Gz702S／Gz702SS 重新建檔再出圖
3. 視窗預設答案為「否」，需主動選「是」才會忽略警告、以現有資料繼續出圖

柱資料掃描失敗

系統不會在第一個問題處中途停止，而是完整掃描圈選範圍內所有柱序號後，在圖面上以警示標記標示所有問題位置，並以「柱資料掃描失敗」為標題列出清單，讓你一次補齊後再重新出圖。清單逐筆標示兩類問題：

柱線支援聚合線與圓形（圓柱）。舊版圓柱的柱編號恆為空，會誤顯示成缺少柱高參數塊，現已可正常對應。

主筋號數未解析（#??）

規劃柱接續（Gz702S／Gz702SS）時，若無法從相鄰樓層柱豆圖取得號數，柱豆圖會寫入尚未解析的號數標記。

先前執行 Gz706 出圖只會看到晦澀的系統錯誤，無法得知是哪根柱子的問題；現在會直接提示是哪一根柱（樓層-柱編號）號數未解析。處理方式：

1. 先確認相鄰樓層柱豆圖已建立
2. 重新執行 Gz702S／Gz702SS 規劃柱接續
3. 重新繪製施工圖

柱身畫粉算法

柱身畫粉（不含梁柱接頭段）的算法，在柱通用設定「箍筋/繫筋」區塊的下拉選單「柱身畫粉算法」切換：

「圍束先行」為可選項。預設仍是「由地向上」，一字未改，不影響既有專案出圖結果。即使選了「圍束先行」，若該柱是全段圍束（沒有中央區）、沒有上圍束區，或圍束／中央間距資料缺漏，仍會照「由地向上」畫。Gz706 與 Gz706X 一併套用此設定。

特殊柱型與情境

末端柱延伸柱頭

柱高參數塊（由 Gz7052 產生）有「隔層樓層別（DOUBLENEXT_FL）」與「上方總高（NEXT_HEIGHT）」兩個欄位。同時符合以下兩項時觸發：

• 「隔層樓層別」標為「無此層」（XX／xx，大小寫皆可）
• 「上方總高」填入正值

這代表這根柱主筋不再往上續接，而是往上延伸留一個柱頭後結束——柱末端收在樓板面上方「上方總高」指定的高度處。常見情境是女兒牆柱頭、鋼柱基座等柱子施工到此為止、需要往上留一截鋼筋作為柱頭的情況。

出圖效果：

埋設再生柱的柱身箍繫補繪

再生柱（柱預留）的柱高參數標示為「埋設」，代表柱筋埋入梁柱接頭範圍。

• 何時補繪：柱高（HEIGHT）大於梁柱深度（BC_DEPTH）時，柱身在梁柱接頭以下還有一段淨高，系統會自動在梁柱接頭箍繫清單下方以單欄方式補繪柱身箍繫清單
• 根數：柱身各區段（下/中/上圍束區）的根數由系統依柱高減去梁柱深度後的淨高自動計算，你不需要手動輸入數量
• 版面比例：因統計區多一段內容，系統會自動等比縮小整張圖的繪圖比例（小型圖框從 0.60 縮至 0.52），並同步補正頂端錨點位置，使統計區整體上移，確保內容不超出圖框；你無需手動調整版面或比例
• 不受影響：HEIGHT 等於 BC_DEPTH 的埋設柱（柱身淨高為零）、一般樓層柱及 PC 基礎層柱，維持原有的繪製行為

SRC 再生柱斷面詳圖的鋼梁置換

SRC 再生柱（IsPreset）的斷面詳圖 clone 自上方樓層的斷面圖塊。clone 時系統會：

1. 自動移除內嵌的上方樓層鋼梁圖塊
2. 在原位置插入當前樓層的鋼梁圖塊（命名規則：{當前樓層}L_{柱號}_鋼梁）

確保斷面詳圖顯示正確樓層的鋼梁位置。若當前樓層鋼梁圖塊定義不存在，系統靜默略過，不影響其他繪圖流程。

異形柱箍筋（sp-forDraw）

• 異形柱的箍型以 sp-forDraw 識別碼繪製
• 箍筋總長（A 欄）在繪圖時即時計算：斷面框內縮周長 + 2 × 該規格彎鉤長
• 柱身與梁柱接頭箍繫各自依對應規格分開計算
• 系統同時動態建立「{樓層}-{柱編號}-異型箍」幾何圖塊（≤60×60、圓角 r=2.5、每邊白色可編輯邊長標籤），顯示於料單左側，每次執行都重寫確保最新

連續壁壓梁段（梁柱接頭箍型特例）

本層存在連續壁、但上方無連續壁範圍時：

• 梁柱接頭的箍型自動改用本層斷面的正常整箍（矩形/圓形/異形），不套用箍型覆蓋
• 梁柱段繫筋圖塊以紅色標示，提示人工確認
• 系統同時置入「連續壁壓梁段繫筋需人工調整」警示圖塊

基礎層（PC）柱的梁柱段與柱身

基礎層（PC）柱在梁深小於柱高時，現行的起算方式：

• 梁柱段由梁底與版頂較高者起算
• 版內段另行配箍時，柱身改由版頂起算
• 梁底露在版頂以上時，梁柱首箍也比照一般柱退縮並標示退縮量

舊版的問題：

1. 梁柱段起點會把版厚多算一次，梁柱段被推高，與「基礎版內部」配置段之間空出一截
2. 柱身段仍從 PC 底線起算，與版內段（例如「版頂30cm*3套」）重疊；重疊段的箍筋同時計入柱身與版內，料單外箍會多算

舊圖若在這類基礎柱上外箍支數偏多，重新出圖即可。

雙層接續（雙續）

雙續起始層

下方升高

• 現行：下方接續下層（單續）的升高採單續自動計算結果；雙續升高值僅影響起始層的上方及隔層升高，計算邏輯正確分離
• 舊版：起始層主筋「下方升高」誤用了雙續自動計算升高值

末端柱的主筋支數

• 現行：起始層若剛好有柱子是末端柱（上方已無樓層可續接），它與其他柱一樣，空心／實心兩族主筋都會正確從本層起頭並畫出支數
• 舊版：誤判成只有一族主筋從本層起頭，另一族（實心筋）的支數被歸 0，圖上主筋直接少了一半；同一個判斷同時影響這兩族筋的長度與下方升高計算

「接單」主筋的頂端型式

接續方式設為「矮接雙/高接單」或「矮接單/高接雙」時，兩族主筋的頂端收頭依跨越層數區分：

舊版會把跨單層的那一族誤判成柱頂末端，頂端套用柱頂截斷方法設定的收頭方式（依設定值為直筋或 T頭），而不是依續接方法收頭。

多分區雙續末端層

啟用雙層接續的多分區專案中，位於雙續範圍內的頂樓末端柱，系統會正確套用雙續邏輯決定空心/實心主豆顯示與底部升高高程，不再與標準雙續層產生外觀不一致的問題。

立面升位圖

升高與錯開標註

錯開標註依照實際繪製用的升高值判斷，無論有無 A/B 筋均能正確繪出。先後修正過兩個獨立根因：

1. 僅有 E 類升高（無 A/B 筋升高）：舊版（1.1.8.x 之前）「上方升高錯開」標尺標註線會漏畫
2. 只有一族柱豆在場：雙續層每層通常只起一族主筋（空心或實心其中一族由下層延續上來）。此時上方升高標註同樣會整個不畫、錯開量也可能算出異常大的數值。2026-09-10 起改為明確判斷該族筋是否存在，兩族皆有或僅存一族都能正確繪出升高與錯開標註

多分區專案的樓層順序

多分區專案下，立面升位圖查詢樓層順序時，先前未正確帶入當前選定分區，可能取得錯誤的樓層清單，導致升高／錯開標註或柱頭高度依據的樓層資料有誤。此問題已修正。

用料明細（料單）

束箍

束箍另列一筆料單時，NOTE 欄位依上方樓層斷面是否真的改變分兩種：

舊版無論哪種情況一律誤標為「縮柱束箍」，已一併修正此標籤問題。

束箍使用雙半箍拼接

• 設定位置：柱通用設定「箍筋/繫筋」區塊的「束箍使用雙半箍拼接」核選框
• 僅在已勾選「束箍逐層沿用」時才能啟用（未勾選逐層沿用時此選項停用）
• 勾選後，這批束箍的出圖料型改為兩支 L 型半箍（90°＋135°）拼成一個整箍
• 因料型與梁柱箍不同，系統會強制將此束箍另列一筆料單，不再併入梁柱箍套數計算

L 半箍系列料型的用料長度

L 型半箍是兩支半箍拼成一個整箍，每支各自有一個外露彎鉤。無論是「束箍使用雙半箍拼接」產生的束箍，或是透過 Gz70421 箍型覆蓋指定為 L 半箍的柱子，用料明細都會列出兩支各自的彎鉤長度。

柱內箍列（Gz701S 標記柱專用）

• 若柱子已透過 Gz701S 標記柱內箍，用料明細（柱身箍繫清單）會自動列出柱內箍項目
• 繪製位置固定在「柱外箍下方、繫筋上方」，柱身段與梁柱段皆適用
• 同尺寸柱內箍有多組時，COUNT 欄位顯示格式為 x{組數}x{套數}（例如 2 組、每組 3 套顯示為 x2x3）
• NOTE 欄位標示「內箍」以利用料表判讀
• 一般未標記柱內箍的柱子不會出現此列，用料明細與既有格式相同

繫筋排版

• 超過 2 種繫筋（2 欄排版）：每欄繪製完畢後 X 自動回歸基準位置。舊版第 2 欄右飄後 X 座標未歸位，導致後續欄繼續偏移
• 梁柱接頭繫筋達 5 種以上：柱身箍繫區塊自動向下偏移，避免壓到「箍繫(柱身)」標題行
• 完全沒有梁柱接頭繫筋（例如標記柱內箍的柱子，這類柱通常改以柱內箍取代梁柱接頭繫筋）：系統會收回原本預留的版面空間，柱身箍繫清單改為上移貼齊，避免多餘留白

續接器轉號號數

柱主筋在轉號續接器（公牙／母牙）位置，料型明細旁會標示轉換後的號數。

• 號數文字固定以正向（0 度）繪製，不再受端部圖塊旋轉影響；端部圖塊本身的顯示方式維持不變
• 先前若續接器位在柱頂，號數文字會隨端部圖塊一併旋轉 180 度，導致文字上下顛倒、需放大才看得出寫的是幾號，列印後更難辨識
• 這項號數標示會被 GzSTA 材料統計讀取，讓續接器轉號後的規格正式併入統計料表（統計面細節見 GzSTA 頁面）

欄位顯示 ?? 或 ?（查無資料）

這代表系統查不到對應的資料，不是計算錯誤——其餘柱子仍會照常畫完，不會因此中斷整張圖。

• 出現任一種標記時，圖面上該柱位會多插入一個警示圖塊，標明是哪個規格、哪個樓層、fc' 為多少查無資料，方便你直接定位缺什麼
• 你可以先繼續處理其他工作，之後回到專案設置補齊對應資料，再重新執行 Gz706（Gz706X 批量出圖時同樣適用），即可讓標記換成正確數值
• 台灣標準包下的專案通常資料已經齊全；這個提示較常出現在使用非台灣鋼筋規格標準包的專案，或搭接參數表／材質設置尚未補齊的階段

圖紙與版面

圖框與分頁

• 若有挑高樓層（如大廳），系統會自動切換加高圖框，不需手動調整
• 排版過程中若某根柱需要升級圖框（如 Small→Medium、Medium→Large），系統會自動將該柱移至下一張圖紙，確保同張圖紙內圖框尺寸一致；這可能使圖紙張數比預期略多，屬於正常現象

圖紙定義框下緣留白

圖紙定義框的下緣留白為固定值，不隨圖框尺寸等級（小/中/大）變動，同排圖紙左下角完全對齊。Gz706／Gz706X／Gz795 三處繪製圖紙定義框的邏輯已統一套用同一份修正，不會再各自漂移。

柱座標標示（AXIS_X／AXIS_Y）

每張柱施工圖會自動標示該柱在平面圖上對應的 X／Y 軸號，方便對照平面圖位置。系統的判斷順序：

1. 在柱線的框選範圍內尋找同框內的軸線（僅辨識直線，且必須位於「軸線」圖層）
2. 依軸線方向判斷：水平方向的軸線對應 X 軸號、垂直方向的對應 Y 軸號；軸線畫的方向不影響判斷結果
3. 以該軸線的起點為基準，就近尋找「軸號」圖層上的軸號圓與文字，取得實際編號

若框選範圍內找不到符合條件的軸線，或找不到對應的軸號標示，該方向座標會顯示「XX」。

升級後結果變了？對照表

以下是修正後出圖結果與舊圖不同的情況：

常見問題

Q：用料明細 COUNT 欄位出現像 x2x3 這樣的格式代表什麼？

這是柱內箍多組同尺寸合併計數的顯示方式 x{組數}x{套數}，x2x3 表示共有 2 組、每組 3 套。僅出現在有柱內箍設計的柱子，見上方「柱內箍列」一節。

Q：柱施工圖上的座標軸號（AXIS_X/AXIS_Y）為什麼顯示「XX」？

常見原因有兩種：

1. 找不到符合條件的軸線：若軸線是用聚合線繪製、放錯圖層，或沒有實際穿過柱線範圍，該方向就抓不到軸線
2. 找到軸線但抓不到軸號：即使軸線本身正確，系統仍需要在軸線起點附近找到「軸號」圖層上的軸號圓與文字；若該處沒有標示軸號，同樣會顯示 XX

另有一個已修正的已知問題：水平方向的軸線若畫的方向朝左（往 -X 方向），舊版會誤判成 Y 向軸線，導致即使軸線設置完全正確，X 座標仍恆為空白（XX）。

若確認軸線與圖層都設置正確、更新後仍顯示 XX，可用診斷指令 LogColData 對單一柱序號圖塊查看完整的軸號反查過程，逐步確認是在哪個環節找不到資料。判斷規則見上方「柱座標標示（AXIS_X／AXIS_Y）」一節。

Q：用料明細中收頭筋的搭接長度或彎鉤長度欄位，為什麼顯示 ?? 或 ?？

這代表系統查不到對應的資料，不是計算錯誤，其餘柱子仍會照常畫完。各欄位的常見原因與補齊方式，見上方「欄位顯示 ?? 或 ?（查無資料）」一節。

Q：我明明修改了柱通用設定裡的繫筋身長外加（或箍筋保護層、繫筋形式），執行 Gz706 出圖後數字卻沒有變？

依出圖前有沒有跳出警告視窗，分兩種情況：

Q：執行 Gz706 出圖時跳出「柱豆圖資料載入失敗! 請儲存柱豆圖資料後重試」，我明明已經存過檔了？

這是舊版的已知問題，已修正：

• 舊版成因：只要案子裡有任何一根柱的柱編號格式不含字母 C（例如純數字、W1、P1 等），出圖前載入柱豆圖資料就會整批失敗、跳出這則訊息
• 為什麼難排查：訊息完全沒提到與柱編號有關，導致只能反覆重存柱豆圖、重新執行，卻始終無法解決
• 現在：載入柱豆圖資料不再因柱編號格式而失敗；若你仍遇到這則訊息，才需要照原提示重新儲存柱豆規劃圖資料（Gz702S／Gz702SS）後再重試

Q：執行 Gz706 出圖時跳出「基礎版厚須大於 30 cm」的錯誤訊息，該怎麼處理？

「基礎版內部」選「版頂30cm*3套」時，「基礎版厚」必須大於 30。解法是把版厚改為大於 30，或把「基礎版內部」改選「同上滿綁」或「不綁」。即使你畫的是其他樓層也會跳出，這是刻意設計，見上方「基礎版厚」一節。
