指令 Gz824T - 梁筋鋼柱位修剪
一句話說明：指定一條水平裁切線與要切除的一側，系統會自動修剪 Gz806／Gz8061 畫出的鋼柱位矩形外框與交叉斜線填充，取代過去用 CAD 原生指令手動改框、再重新繪製填充的做法。
這個指令能做什麼
執行 Gz824T 後，你只需要在圖面上指定一條水平線（裁切線），再點一下要切除的那一側，系統就會自動找出「鋼柱樣線」圖層上被這條線完整跨過的鋼柱位，把外框矩形被切除側的邊緣壓到裁切線的高度，同時把填充的範圍換成新的外框，讓外框與填充維持一致，不必你逐一手動改外框、再重新繪製一次填充。可以連續操作，一次處理多個鋼柱位。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 系統自動推算的鋼柱位範圍與現場實際鋼骨不符 | 例如鋼骨頂部其實碰不到梁上層筋，需要縮小標示範圍；過去只能用 CAD 原生指令手動改外框，再重新繪製填充並自行對齊比例與角度 |
| 執行 Gz824（鋼柱位斷筋）之前 | 外框是 Gz824 斷筋時唯一會讀取的幾何依據，範圍不對會讓斷筋斷到錯的位置；建議流程是「先用 Gz824T 修範圍、再執行 Gz824 斷筋」 |
操作步驟
- 輸入 Gz824T 執行指令（也可從 Gz806P「拆支．分離．打斷」區塊點擊「鋼柱位修剪」按鈕觸發）
- 指定水平裁切線的第一點

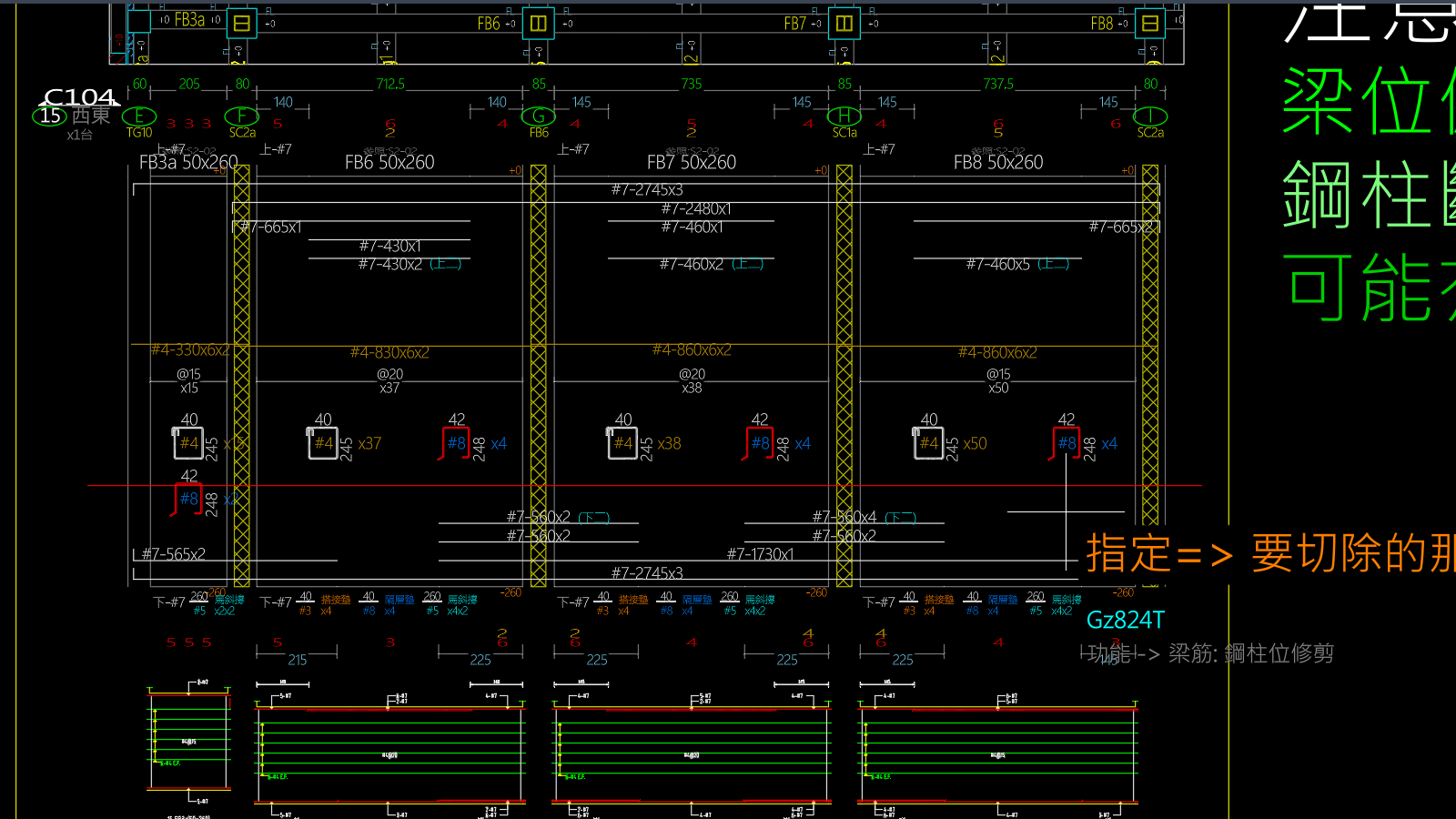

- 指定第二點——這一步系統會暫時自動鎖定正交，讓裁切線保持水平，畫面上會看到一條紅色的即時預覽線；選定後正交會自動關閉，不影響下一步操作
- 在要切除的那一側點一下：點在裁切線上方就切除上方，點在下方就切除下方

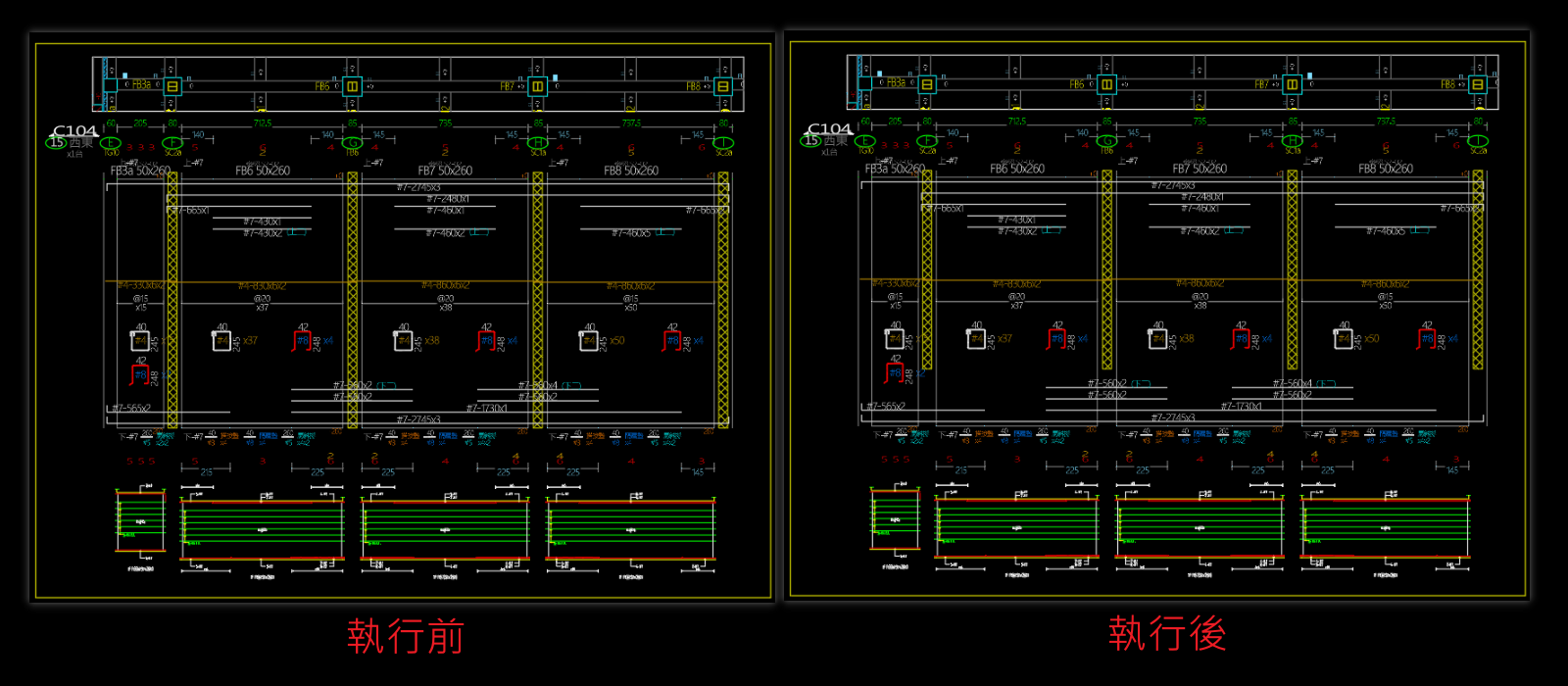

- 系統自動修剪符合條件的鋼柱位——外框被切除側的邊緣壓到裁切線的高度，填充範圍同步換成新的外框，兩者維持一致
- 可重複步驟 2-5 繼續修剪其他鋼柱位，按 Enter 或 Esc 結束
注意事項
建議
裁切線必須完整涵蓋鋼柱位矩形的寬度，只蓋到一半時系統會直接跳過不處理該支——半蓋的情況沒有唯一正確的矩形答案，系統寧可不動，也不會硬修出歪斜的形狀。
- 裁切後殘餘的高度太小（視同整支被切掉）時，系統會跳過不處理，不會把該鋼柱位刪除
- 系統只依幾何位置配對外框與填充；若某個鋼柱位的填充配對不到外框，或同一位置有多個填充造成無法判斷，外框仍會照常修剪，但填充不會被同步，狀態列會回報有幾支未同步，需自行手動檢查調整——外框才是 Gz824 斷筋時真正讀取的幾何，所以優先保證它正確
- 本指令只認得「閉合、4 個頂點、無弧段的軸對齊矩形」；同圖層上若被手動畫成三角形或帶弧的封閉線，不會被本指令修剪
- 若「鋼柱樣線」圖層已鎖定、凍結或關閉，系統會先提示你處理好圖層狀態才能執行
- 若鋼柱位外框或填充是包在圖塊參考內，本指令找不到，不會有任何反應（Gz824 也有相同限制）
- 一次執行內做的多刀修剪算同一個操作紀錄，按一次「復原」會把這次執行的所有修剪一起還原
相關指令
| 指令 | 關係 |
|---|---|
| Gz806 | 梁施工圖批量繪製，偵測到鋼柱時會自動畫出鋼柱位外框與填充，本指令用來修正這個自動推算的範圍 |
| Gz8061 | 梁施工圖自選繪製，鋼柱位標示邏輯與 Gz806 相同 |
| Gz824 | 鋼柱位斷筋，讀取本指令修剪後的外框範圍進行斷筋——這是本指令存在的主要理由，建議流程是「先 Gz824T 修範圍、再 Gz824 斷筋」 |
| Gz806P | 梁主筋編輯工具箱，「拆支．分離．打斷」區塊可直接點擊「鋼柱位修剪」按鈕觸發本指令 |
| RC / SRC / SC 構造類型 | SRC 鋼骨鋼筋混凝土構造的背景說明，鋼柱位修剪即為此類構造施工圖處理情境之一 |
